Un latiguillo de fibra óptica es un cable de fibra óptica rematado en cada extremo con conectores que permiten conectarlo rápida y convenientemente a CATV, un interruptor óptico u otro equipo de telecomunicaciones. Su gruesa capa de protección se utiliza para conectar el transmisor óptico, el receptor, la caja de terminales y la ONU. El cable de conexión de cable de bajada FTTH se utiliza para vincular el equipo y los componentes en la red de fibra óptica. Este cable de caída GJXFJPH es de doble cubierta interna y externa, tiene una fuerte resistencia a la humedad y al agua. Y tiene resistencia a los rayos UV. La fibra es G657A1 o G652D, el material de la cubierta es LSZH, el cable puede tenderse por vía aérea o por conducto. Podemos proporcionar un cable de conexión de 25 m, 50 m, 75 m, 100 m, 125 m y 150 m de longitud.
Información detallada | |||
| Nombre: | Cable de conexión de fibra óptica | Longitud del cable: | 25m 50m 75m 100m 150m |
|---|---|---|---|
| Tipo de fibra: | 657A1 657A2 G652D | Modo de fibra: | SM |
| Pérdida de inserción: | 0.25db | Pérdida de retorno: | 55 DB |
| Wenlenth: | 1310 1550 | Marca: | Exterior Negro Interior Blanco |
| Material: | LSZH | Aplicaciones: | FTTH |
| Destacar: | latiguillo de fibra dúplex,cables de conexión de fibra | ||

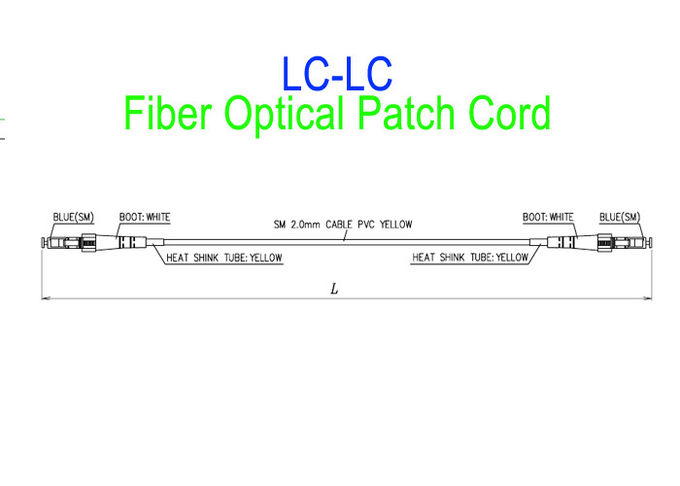

Construcción del producto:
Aplicaciones:
Red de área local (LAN)
Red de comunicación de datos
Red de transmisión óptica de telecomunicaciones
Red de acceso óptico (OAN)
Terminación de dispositivo activo
Transmisión de datos por fibra óptica
Equipos de Prueba y CATV
Gigabit Ethernet
Tipo de cable: GJXFH-1B6a2

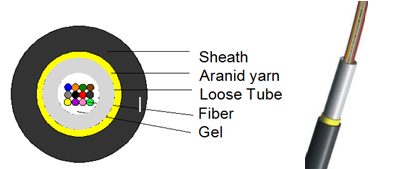

Vista de perfil:
Especificación de la tecnología:
| Especificación de tecnología Artículo | Parámetro tecnológico |
| Tipo de cable | GJXFJPH-1~4B6a2 |
| Color de búfer apretado | Azul, naranja, verde, marrón |
| Amortiguador apretado diámetro mm | 0,85±0,05 |
| tipo de fibra | 9/125(G657A2) |
| Miembro de fuerza | Hilos de aramida |
| Espesor de la chaqueta mm | 0,80±0,10 |
| Subcable interno Color de la funda | Blanco |
| Color de la cubierta exterior del cable | Negro (PANTONE 136C, ΔE≤4) |
| material de la chaqueta | LSZH |
| Subcable interno | 2,0(±0,1) |
| Diámetro del cable mm | 4,0 (±0,2) |
| Peso del cable Kg/km | 15.0 |
| mín. radio de curvatura mm | 10D |
| Atenuación dB/km | ≦ 0,4 a 1310 nm, ≦ 0,3 a 1550 nm |
| Tensión corta N | 200 |
| Aplastamiento corto N/100mm | 1000 |
| Temperatura de funcionamiento ℃ | -40~+70 |
| Temperatura de instalación ℃ | -5~+60 |
| Temperatura de transporte y almacenamiento ℃ | -40~+70 |
Nota: el producto cumple con las instrucciones de EU RoHS.
Color del cable óptico:
| G652D/G657A | OM2 | OM3 | OM4 | Cables Armados |
| negro o blanco | naranja o negro | aguamarina o negro | Magenta o Negro | azul o negro |
Especificación del conector:
requerimientos generales
| Especificación | Unidad | SC, FC, CL | ST, MU, MT-RJ,SMA | MTP, MPO | E2000 | |||||
| Modo singular | multimodo | Modo singular | multimodo | multimodo | Modo singular | Modo singular | ||||
| UPC | APC | ordenador personal | UPC | ordenador personal | ordenador personal | APC | UPC | APC | ||
| Pérdida de inserción | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.7 | ≤0.75 | ≤0.3 | ≤0.3 |
| pérdida de retorno | dB | ≥50 | ≥60 | ≥30 | ≥50 | ≥30 | ≥25 | ≥45 | ≥55 | ≥75 |
| Longitud de onda | Nuevo Méjico | 1310/1510 | 1310/1510 | 1310/1510 | 1310/1510 | |||||
| Intercambiabilidad | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||
| Vibración | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||
| Temperatura de funcionamiento | ℃ | -40~75 | -40~75 | -40~75 | -40~75 | |||||
| Temperatura de almacenamiento | ℃ | -45~85 | -45~85 | -45~85 | -45~85 | |||||
| Diámetro del cable | milímetro | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||
Designación especial:
| Escribe | Estándar, Maestro |
| Estilo | LC, SC, ST, FC. MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC. MU/APC |
| Fibra | Monomodo/Multimodo |
| 50/125, 62,5/125 (Multimodo) OM2&OM1 | |
| 50/125, 10G (Multimodo) OM3 | |
| Cable | Símplex, Dúplex |
| Φ3,0 mm, Φ2,0 mm, Φ0,9 mm | |
| PVC o LSZH | |
| Forma de pulido | UPC, SPC, APC (8°& 6°) |
| Pérdida de inserción | ≤ 0,1 dB (para maestro monomodo) |
| ≤ 0,25 dB (para estándar monomodo) | |
| ≤ 0,25 dB (para multimodo) |
