ADSS-48B1.3-PE-11KN en este cable ADSS, 12 fibras ópticas de 250 um se colocan en un tubo suelto que se llena con gelatina de agua. Y 4 de estos tubos junto con 1 de relleno están trenzados alrededor del miembro de fuerza central hecho de FRP (plástico reforzado con fibra) en un núcleo de cable compacto y circular. El hilo bloqueador de agua también se aplica en el proceso de trenzado. Luego, el núcleo se envolverá con cinta bloqueadora de agua que, junto con el hilo bloqueador de agua, protege el cable de la entrada de agua. Se extruye una funda interior de PE fuera de la cinta de bloqueo de agua y se colocan dos cordones debajo de la funda interior (opcional). Luego, después de aplicar una capa de hilo de aramida sobre la cubierta interior, el cable se completa con una cubierta de PE.
El cable ADSS consta de hasta 144 fibras ópticas en tubos holgados rellenos de gelatina, colocados alrededor de un miembro de fuerza central no metálico. El cable está bloqueado contra el agua, reforzado con hilo de aramida y revestido con polietileno. La impresión de la superficie del cable incluye el marcado secuencial de la longitud a intervalos de un metro. Instalado principalmente en líneas eléctricas existentes de 220 kV o de menor voltaje. Diseño de dos chaquetas y tubo holgado trenzado.
1. Diseño de cables
48 fibras SM
Longitud de onda operativa G652 D a 1260~1625nm.
FRP como miembro de fuerza central.
Tubos protectores sueltos trenzados en SZ.
El tubo protegido se llenó con compuesto de relleno mientras que el núcleo trenzado se cubrió con material de bloqueo de agua.
Cubierta interior del cable PE
Hilos de aramida como miembro de resistencia periférica
Cubierta exterior del cable de PE (la cubierta exterior de PE se aplica para la aplicación en la que el cable está instalado en el lugar donde el potencial espacial es ≤12KV)
Apto como: Instalación aérea (Span:400m)
2. Estándar de referencia
CEI 60793-1, 60793-2, 60794-1
UIT-T G650, G652
3.Características ópticas y mecánicas de la fibra
| Pantalla multifunción (1310nm) | 9,2 mm±0,4 mm |
| Pantalla multifunción (1550nm) | 10,4 mm ± 0,8 mm |
| Diámetro del revestimiento | 125 mm ± 1,0 mm |
| Diámetro de fibra | 250 ± 15 mm (Color) |
| Error de concentricidad del núcleo/revestimiento | £ 0,6 mm |
| error de concentricidad MFD | £ 0,8 mm |
| Revestimiento de no circularidad | £ 1,0% |
| Cortar longitud de onda | 1260 libras esterlinas |
| Coeficiente de atenuación | 1310nm: £0.35dB/km |
| 1550nm: £0.21dB/km | |
| Rendimiento de pérdida por flexión de la fibra óptica | £0.05dB |
| Dispersión del modo de polarización | £0.1ps/Ökm |
| Longitud de onda de dispersión cero | 1300 - 1324nm |
| Pendiente de dispersión cero | £0.092 ps/(nm2•km) |
4.Requisitos mecánicos y métodos del cable de fibra
| Resistencia a la tracción | 10935N, conforme a IEC 794-1-E1, mientras que la tensión de la fibra≤0.33% |
| Triturar | 2200N/100 mm, conforme a IEC 794-1-E3 |
| Impacto | conforme a IEC 794-1-E4 |
| Doblado repetido | conforme a IEC 794-1-E6 |
| Torsión | conforme a IEC 794-1-E7 |
| flexionando | conforme a IEC 794-1-E8 |
| Pliegue | conforme a IEC 794-1-E10 |
| Codo de cable | conforme a IEC 794-1-E11 |
| Vibración | conforme a IEC 794-1 |
| La penetración del agua | conforme a IEC 794-1-F5B |
| La rigidez dieléctrica de la chaqueta exterior. | conforme a ITU-T Rec.K25 |
| Voltaje de prueba de chispa | El voltaje de prueba de chispa de la cubierta exterior del cable no será inferior a 8 kV CA |
| Abrasión | conforme a IEC 794-1-E2 |
| Prueba de ciclo de temperatura | conforme a IEC 794-1-F1 |

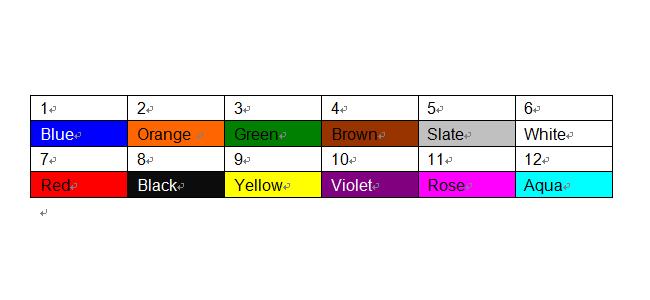

5. Codificación de colores de fibra
6. Codificación de colores del tubo
| Nº de tubo | 1 | 2 | 3 | 4 | Relleno |
| color | Azul | Naranja | Verde | Marrón | Natural |
7. Especificación mecánica
| Elementos | Descripciones | |
| Fibra óptica | G.652D | |
| Miembro de fuerza central | Material | PRFV |
| Diámetro (mm) | 2.0 | |
| tubo suelto | Material | PBT |
| funda interior | Material | EDUCACIÓN FÍSICA |
| Espesor (mm) | 0.8 | |
| Vaina exterior | Material | EDUCACIÓN FÍSICA |
| Espesor (mm) | 1.7 | |
| Diámetro del cable (mm) | 13.4 | |
| Peso del cable (Kg/km) | 145 | |
| Luz (m) | 400 | |
| Resistencia a la tracción (N) | 10935 | |
| Aplastar (N/100mm) | 2200 | |
| Rango de temperatura aplicable | Operación | +15℃ ~ +50℃ |
| Instalación | +15℃ ~ +50℃ | |
| Almacenamiento& Envío | - 30℃ ~ +60℃ | |
| Radio de curvatura | descargado | 15 veces el diámetro exterior |
| cargado | 20 veces el diámetro exterior | |
9. Ambientalmente
El producto está de acuerdo con las instrucciones de EU ROHS
10 embalaje y logotipo
10.1 Embalaje
10.1.1 Cada tramo individual de cable debe enrollarse en un tambor compuesto de soporte de hierro y madera.
10.1.2 Cubierto por lámina protectora de plástico.
10.1.3 Sellado por fuertes listones de madera.
10.1.4 Longitud del tambor
10.1.4.1 La longitud estándar del tambor es de 4000 m;
10.1.4.2 La cantidad total es al menos la cantidad pedida.
10.1.4.3 O se puede entregar de acuerdo con los requisitos del cliente, pero no más de 5000 m.
10.2. Marcado de tambor
Nombre del Fabricante;
Año y mes de fabricación;
Flecha de dirección de balanceo;
Flecha indicadora de la posición final exterior del cable;
Tipo y tamaño de cable;
Número de tambor;
Longitud del tambor;
Peso bruto/neto;
Placa de precaución que indica el método correcto para cargar, descargar y transportar el cable;
Otra información del cliente, como el número de contrato, el número de proyecto y el destino de la entrega. (si es necesario)
10.3 Documentos de identificación de cables
Certificado calificado de producto;
Informe de prueba.
Paquete y envío:
1. Todos nuestros paquetes de cable de fibra óptica tienen un tambor de madera de exportación.
2. 2~3km/tambor, la dimensión de madera del cable de fibra óptica para exteriores es de 110cm*110cm*71cm, 0.85CBM,
3. Se pueden cargar alrededor de 39 tambores para un 20GP.
También acepte tambores de cable personalizados de los clientes. bienvenido a contactarnos!
