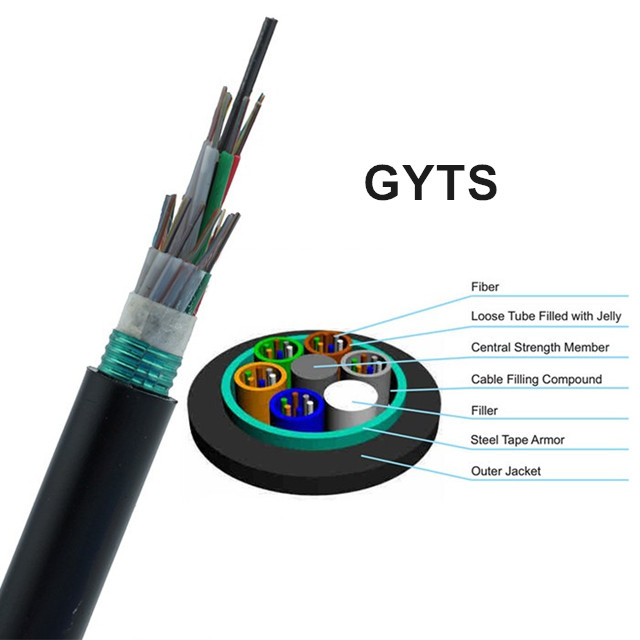

Diseño de cables:
12 fibras SM (máx.) colocadas en cada tubo.
Alambre de acero como miembro de fuerza central.
Tubos protectores sueltos trenzados en SZ.
El tubo protegido se llenó con compuesto de relleno mientras que el núcleo trenzado se cubrió con material de bloqueo de agua.
Cinta de acero corrugado blindada para ataque de roedores.
Cable HDPE Cubierta exterior.
Adecuado como: Instalación de conductos.
1. Estándar de referencia
CEI 60793-1, 60793-2, 60794-1
UIT-T G650, G652
2.Características ópticas y mecánicas de la fibra
| Pantalla multifunción (1310nm) | 9,2 mm±0,4 mm |
| Pantalla multifunción (1550nm) | 10,4 mm ± 0,8 mm |
| Diámetro del revestimiento | 125 mm ± 1,0 mm |
| Diámetro de fibra | 250 ± 15 mm (Color) |
| Error de concentricidad del núcleo/revestimiento | £ 0,6 mm |
| error de concentricidad MFD | £ 0,8 mm |
| Revestimiento de no circularidad | £ 1,0% |
| Cortar longitud de onda | 1260 libras esterlinas |
| Coeficiente de atenuación | 1310nm: £0.35dB/km |
| 1550nm: £0.21dB/km | |
| Rendimiento de pérdida por flexión de la fibra óptica | £0.05dB |
| Dispersión del modo de polarización | £0.1ps/Ökm |
| Longitud de onda de dispersión cero | 1300 - 1324nm |
| Pendiente de dispersión cero | £0.092 ps/(nm2•km) |
3.Requisitos mecánicos y métodos del cable de fibra
| Resistencia a la tracción | 1500N, cumple con IEC 60794-1-E1 mientras la tensión de la fibra es ≤0.33% |
| Triturar | 1000N/100mm, conforme a IEC 60794-1-E3 |
| Impacto | conforme a IEC 60794-1-E4 |
| Doblado repetido | conforme a IEC 60794-1-E6 |
| Torsión | conforme a IEC 60794-1-E7 |
| flexionando | conforme a IEC 60794-1-E8 |
| Pliegue | conforme a IEC 60794-1-E10 |
| Codo de cable | conforme a IEC 60794-1-E11 |
| Prueba de ciclo de temperatura | conforme a IEC 60794-1-F1 |
| La penetración del agua | conforme a IEC 60794-1-F5B |
| Voltaje de prueba de chispa | El voltaje de prueba de chispa de la cubierta exterior del cable no será inferior a 8 kV CA |
4. Codificación de color de fibra y codificación de color de tubo
5. Estructura
6. Ambientalmente
El producto cumple con las instrucciones de ISO 14001 y EU RoHS6.
7.Embalaje y logotipo
Embalaje
Cada tramo individual de cable se enrollará en un tambor compuesto de madera.
Cubierto por una lámina protectora de plástico.
Sellado por fuertes listones de madera.
Longitud del tambor
La longitud estándar del tambor es de 3000 m;
La cantidad total es al menos la cantidad pedida.
O se puede entregar de acuerdo con los requisitos del cliente, pero no más de 5000 m.
Marcado de tambor
Nombre del Fabricante;
Año y mes de fabricación;
Flecha de dirección de balanceo;
Flecha indicadora de la posición final exterior del cable;
Tipo y tamaño de cable;
Número de tambor;
Longitud del tambor;
Peso bruto/neto;
Placa de precaución que indica el método correcto para cargar, descargar y transportar el cable;
Otra información del cliente, como el número de contrato, el número de proyecto y el destino de la entrega. (si es necesario)
Documentos de identificación de cables
Certificado calificado de producto;
Informe de prueba.
Información precisa de volumen y peso.
Descripción del servicio
La vida útil del cable no será inferior a 25 años.
El período de garantía del cable está garantizado por 24 meses después de la fecha de recepción del cable por destino. Si la calidad del cable ocurrió, los gastos de envío y recogida corren a cargo del fabricante para todas las reparaciones realizadas bajo la garantía.
1. Todos nuestros paquetes de cable de fibra óptica tienen un tambor de madera de exportación.
2. 2~3km/tambor, la dimensión de madera del cable de fibra óptica para exteriores es de 110cm*110cm*71cm, 0.85CBM,
3. Se pueden cargar alrededor de 39 tambores para un 20GP.
También acepte tambores de cable personalizados de los clientes. bienvenido a contactarnos!
