El marco de distribución de fibra óptica (ODF) se utiliza para la formación y distribución del cable óptico troncal en el extremo local del sistema de comunicación de fibra óptica, que puede realizar fácilmente la conexión, distribución y programación de líneas de fibra óptica.
Información detallada | |||
| Capacidad del conector: | 144 piezas SC/APC | Dimensiones: | 482 mm x 240 mm x 4U |
|---|---|---|---|
| Número de modelo:: | KXT-U-07--4u | Material: | Placa de acero laminada en frío |
| Tipo: | Tipo de extracción manual con 12 casetes | Aplicaciones: | Gabinete montable en rack en centro de datos |
| Peso: | 10,5 kilos | Color: | Negro |
| Destacar: | Panel de conexión óptica para rack de 144 núcleos,Panel de conexión óptica para rack ODF,Panel de conexión de casete SC/APC de 12 unidades | ||

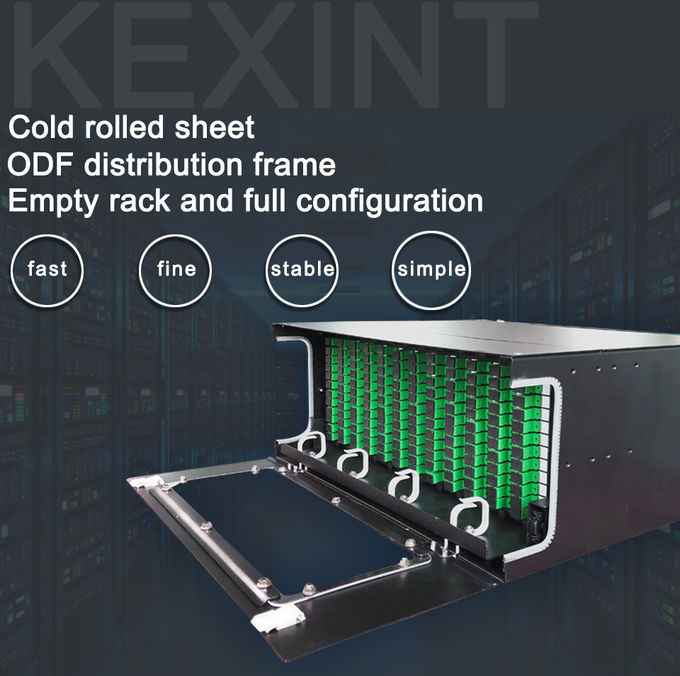

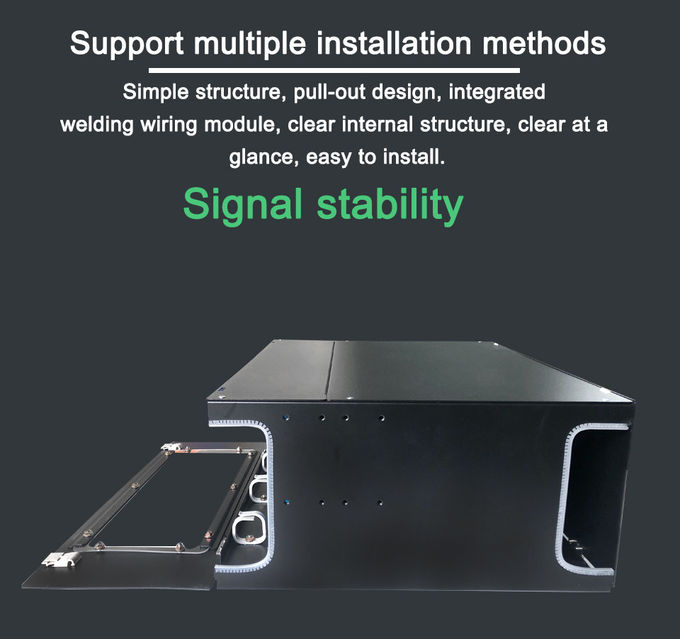

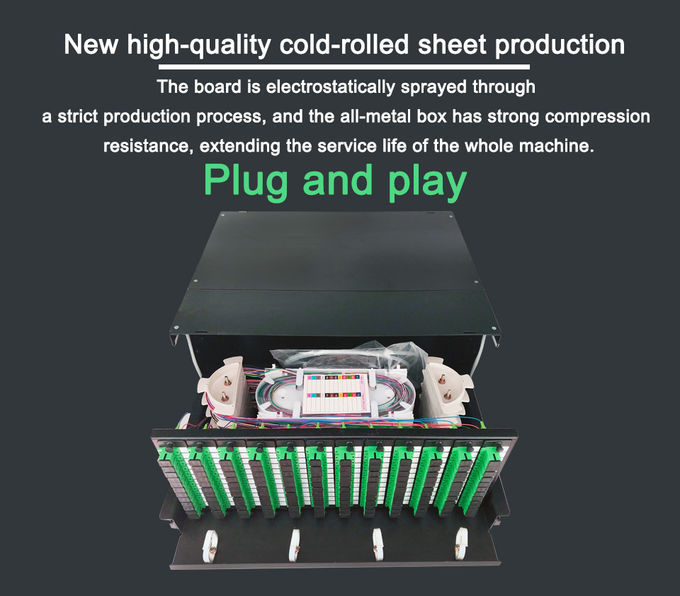

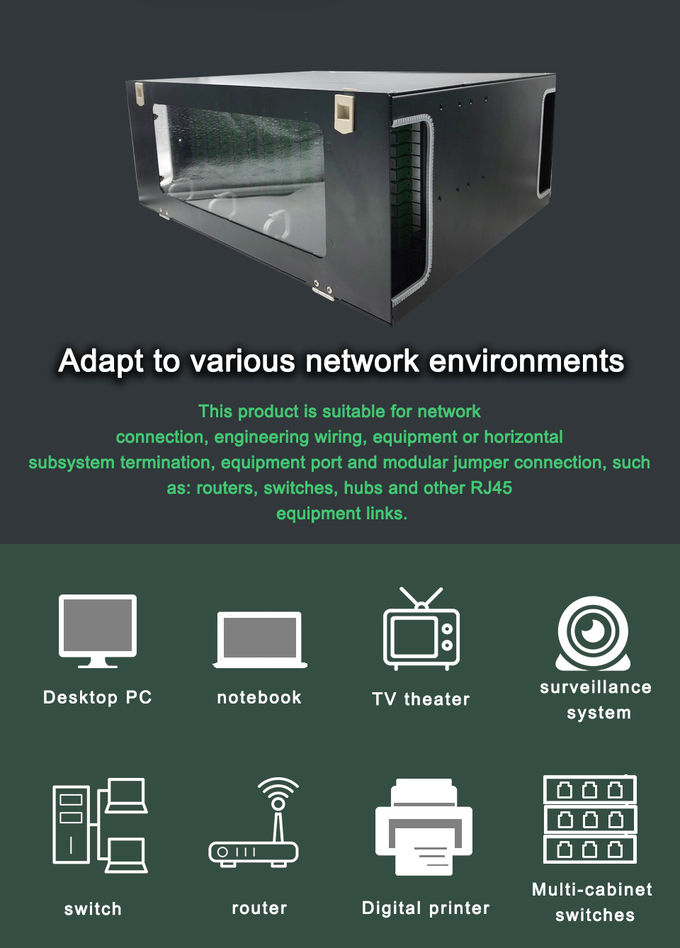

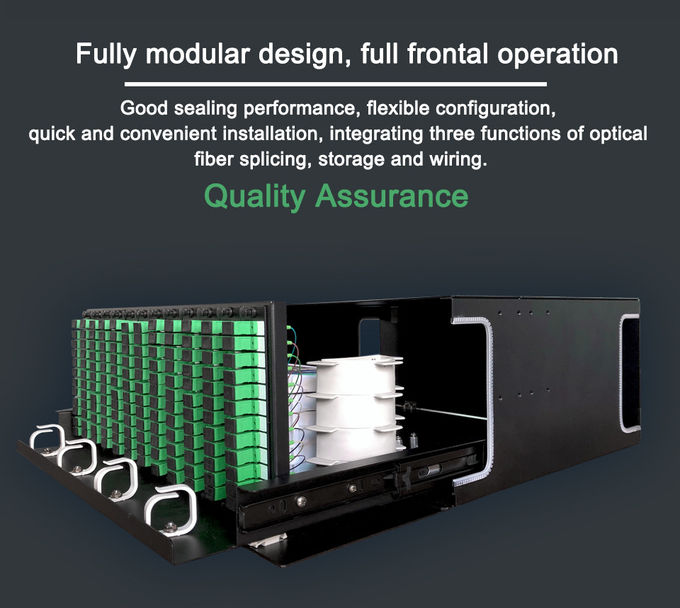

Panel de conexión de fibra óptica ODF de 144 núcleos, tipo extracción manual, 4U, equipado con 12 casetes
El marco de distribución de fibra óptica (ODF) se utiliza para la formación y distribución del cable óptico troncal en el extremo local del sistema de comunicación de fibra óptica, que puede realizar fácilmente la conexión, distribución y programación de líneas de fibra óptica.
Solicitud:
Características estructurales:
Especificaciones técnicas principales:
| 1 | Dimensión (mm) | 482x253x4U |
| 2 | Peso | 12,5 kilos |
| 3 | radio de bobinado de fibra óptica | ≥40 mm |
| 4 | Pérdida extra de bandeja de fibra | ninguno |
| 5 | longitud de fibra que queda en la bandeja | ≥1,6 m |
| 6 | capacidad de fibra | 144 núcleos |
| 7 | temperatura de trabajo | -400 °C ~ + 600 °C |
| 8 | resistencia a la presión lateral | 500N |
| 9 | resistencia a los golpes | 750N |
| 10 | Material | Chapa de acero laminada en frío |
| 12 | Capacidad máxima | 144 SC/UPC |
| 14 | Espesor | 1,2 mm |
Operaciones:
1. Pele el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando entre 1,1 y 1,6 m de fibra y entre 20 y 40 mm de núcleo de acero.
2. Fije la tarjeta de presión del cable y el cable, así como el núcleo de acero de refuerzo del cable.
3. Introduzca la fibra en la bandeja de fusión y conexión. Fije el tubo de contracción térmica y el tubo fundido a una de las fibras de conexión. Tras fundir y conectar la fibra, mueva ambos tubos y fije la varilla de refuerzo de acero inoxidable (o cuarzo). Asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente el tubo para unir los dos hilos. Coloque la unión protegida en la bandeja de colocación de fibra (cada bandeja tiene capacidad para 12 núcleos).
4. Coloque la fibra izquierda uniformemente en la bandeja de fusión y conexión, y fije la fibra de bobinado con bridas de nailon. Use las bandejas de abajo a arriba. Una vez conectadas todas las fibras, cubra la capa superior y fíjela.
5. Posicione y utilice el cable de tierra de acuerdo con el plan del proyecto.
Lista de embalaje:
1. Cuerpo principal de la caja del terminal: 1 pieza
2. Paño de lija para pulir: 1 pieza
3. Marca de fusión y conexión: 1 pieza
4. Manga termorretráctil: 2~24 piezas
5. corbata: 4~24 piezas
