La caja de terminales de fibra óptica de la serie KXT-ODF-A se puede aplicar en la conexión de derivación de la terminación de fibra, funciona como caja de distribución, estructura estándar, montaje en bastidor, disponible para la instalación de adaptadores FC, SC, ST, LC.
Información detallada | |||
Material: | Placa de acero laminado en frío | Aplicaciones: | Gabinete de montaje en rack en el centro de datos |
---|---|---|---|
Capacidad del conector: | 24 piezas SC FC | Tipo de conector: | SC FC |
Dimensiones: | 482mmx205mmx2U | Peso: | 5,7 kg |
Número de modelo:: | KXT-ODF-A-2U | Solicitud: | Importante aplicado en la conexión de la rama de la terminación del cable óptico |
Color: | Gris | ||
Destacar: | caja de panel de conexión de red,gabinete del estante del panel de remiendo |

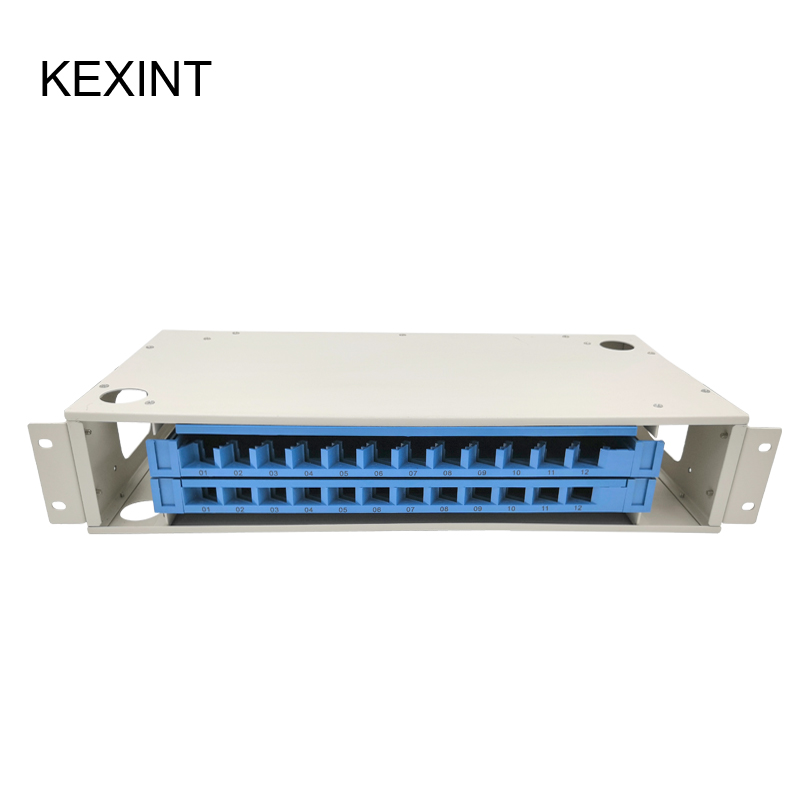

Rack de fibra óptica de 24 núcleos 2u KXT-ODF-A-2U
Solicitud:
El producto se puede utilizar en la terminal de los cables ópticos, diferentes tipos y estructuras, cuyo diámetro se encuentra dentro de la bandeja de 18 mm (f).
Información:
El gabinete está hecho de chapa, buena apariencia.
El método de instalación estándar de 19", configuración flexible
Los cuerpos de las unidades facilitan la instalación& mantenimiento;
Las marcas de empalme y las marcas de ruta óptica son claras y completas, fáciles de mantener y gestionar.
5. Con suficiente espacio de almacenamiento óptico, asegure el radio de curvatura del cable& fibra.
Modelo | Tamaño neto (mm) | Cartón interno peso (kg) | Caja exterior dimensión (mm) | Caja exterior peso (kg) | No. de unidades por caja de cartón (piezas) |
KXT-ODF-A-24 | 480*205*2U | 5.7 | 450*300*480 | 24.3 | 4 |
KXT-ODF-A-48 | 480*205*3U | 7.7 | 500*300*540 | 24.6 | 3 |
KXT-ODF-A-72 | 480*205*4U | 9.8 | 500*300*460 | 21.1 | 2 |
KXT-ODF-A-96 | 480*205*6U | 13.7 | 500*300*460 | 28,9 | 2 |
KXT-ODF-A-144 | 480*205*8U | dieciséis | 500*300*460 | 34 | 2 |
Soldadura& módulo de distribución en integración
Material: ABS
Peso: 0,5 kg
Especificaciones técnicas principales:
1 | Dimensión (mm) | 480x205x2U |
2 | Peso | 5,7 kg |
3 | radio de bobinado de fibra óptica | ≥40 mm |
4 | pérdida adicional de bandeja de fibra | ninguna |
5 | longitud de fibra que queda en la bandeja | ≥1,6 m |
6 | capacidad de fibra | 24 núcleos |
7 | temperatura de trabajo | -400C ~ + 600C |
8 | resistencia a la presión lateral | 500N |
9 | resistencia a los golpes | 750N |
10 | Material | Hoja de acero laminado en frío |
12 | máxima capacidad | 24 SC o FC |
14 | Espesor | 1,2 mm |
Operaciones:
1. Despegue el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando 1,1 ~ 1,6 m de fibra y 20 ~ 40 mm de núcleo de acero.
2. Fije la tarjeta de prensado de cables y el cable, así como el núcleo de acero reforzado del cable.
3. Lleve la fibra a la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo derretido a una de las fibras de conexión. Después de derretir y conectar la fibra, mueva el tubo de contracción térmica y el tubo derretido y fije el núcleo reforzado de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el medio de la tubería de la carcasa. Caliente la tubería para convertir los dos en uno. Coloque la junta protegida en la bandeja de colocación de fibra. (Una bandeja puede colocar 12 núcleos)
4. Coloque la fibra izquierda en la bandeja de fusión y conexión de manera uniforme, y fije la fibra enrollada con ataduras de nailon. Utilice las bandejas de abajo hacia arriba. Después de conectar toda la fibra, cubra la capa superior y fíjela.
5. Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto.
Lista de empaque:
una. cuerpo principal de la caja de terminales: 1 pieza
b. paño de arena para pulir: 1 pieza
C. marca de fusión y conexión: 1 pieza
d. funda termorretráctil: 2~24 piezas
mi. corbata: 4~24 piezas
