La caja de terminales de fibra óptica de la serie KXT-ODF-A se puede aplicar en la conexión de derivación de la terminación de fibra, funcionando como caja de distribución, estructura estándar de 19'', montaje en rack, disponible para la instalación de adaptadores FC, SC, ST, LC
Información detallada | |||
| Material: | Placa de acero laminada en frío | Aplicaciones: | Gabinete montable en rack en centro de datos |
|---|---|---|---|
| Capacidad del conector: | 48 piezas SC o FC | Tipo de conector: | SC o FC |
| Dimensiones: | 482 mm x 205 mm x 3 U | Peso: | 7,8 kg |
| Número de modelo:: | KXT-ODF-A-3U | Solicitud: | Principalmente aplicado en la conexión de derivaciones de terminación de cables ópticos. |
| Color: | Gris | ||
| Destacar: | caja de panel de conexión de red,gabinete de rack de panel de conexión | ||

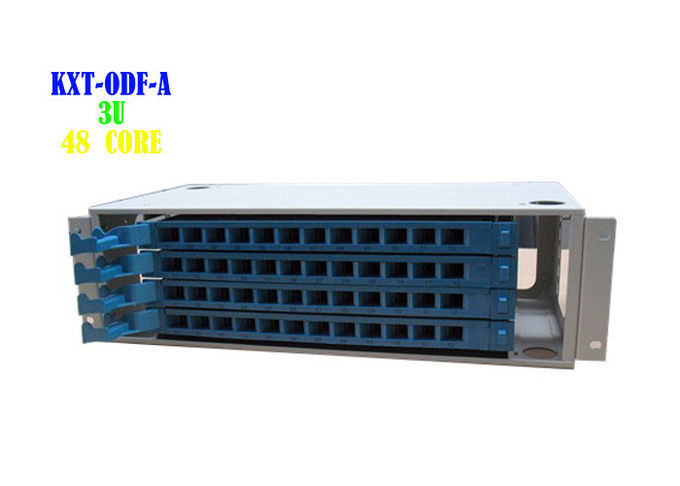

Caja de terminales de fibra de 48 núcleos 3U
KXT-ODF-E-3U
Introducción:
La caja de terminales de fibra óptica de la serie KXT-ODF-A se puede aplicar en la conexión de derivación de terminación de fibra, funcionando como caja de distribución, estructura estándar de 19'', montaje en rack, disponible para la instalación de adaptadores FC, SC, ST, LC.
Solicitud:
El producto se puede utilizar en el terminal de los cables ópticos, de diferentes tipos y estructuras, cuyo diámetro esté dentro de la bandeja de 18 mm ( f ).
Información:
El gabinete está hecho de chapa metálica, de buena apariencia.
El método de instalación estándar de 19", configuración flexible
Los cuerpos unitarios facilitan la instalación y el mantenimiento;
Las marcas de empalme y las marcas de trayectoria óptica son claras y completas, fáciles de mantener y gestionar.
5. Con suficiente espacio de almacenamiento óptico, asegúrese del radio de curvatura del cable y la fibra.
| Modelo | Tamaño neto (mm) | Caja interior peso (kg) | Caja exterior dimensión (mm) | Caja exterior peso (kg) | Número de unidades por caja (uds.) |
| KXT-ODF-A-24 | 480*05*2U | 5.7 | 450*300*480 | 24.3 | 4 |
| KXT-ODF-A-48 | 480*205*3U | 7.7 | 500*300*540 | 24.6 | 3 |
| KXT-ODF-A-72 | 480*205*4U | 9.8 | 500*300*460 | 21.1 | 2 |
| KXT-ODF-A-96 | 480*205*6U | 13.7 | 500*300*460 | 28.9 | 2 |
| KXT-ODF-A-144 | 480*205*8U | 16 | 500*300*460 | 34 | 2 |
Módulo de soldadura y distribución en integración
Material: ABS
Peso: 0,5 kg
Especificaciones técnicas principales:
| 1 | Dimensión (mm) | 480x205x3U |
| 2 | Peso | 7,8 kg |
| 3 | radio de bobinado de fibra óptica | ≥40 mm |
| 4 | Pérdida extra de bandeja de fibra | ninguno |
| 5 | longitud de fibra que queda en la bandeja | ≥1,6 m |
| 6 | capacidad de fibra | 48 núcleos |
| 7 | temperatura de trabajo | -400 °C ~ + 600 °C |
| 8 | resistencia a la presión lateral | 500N |
| 9 | resistencia a los golpes | 750N |
| 10 | Material | Chapa de acero laminada en frío |
| 12 | Capacidad máxima | 48 SC o FC |
| 14 | Espesor | 1,2 mm |
Operaciones:
A. Pele el cable, quite la carcasa exterior e interior, así como el tubo de contacto suelto y lave la grasa de relleno, dejando entre 1,1 y 1,6 m de fibra y entre 20 y 40 mm de núcleo de acero.
B. Fije la tarjeta de presión del cable y el cable, así como el núcleo de acero de refuerzo del cable.
C. Introduzca la fibra en la bandeja de fusión y conexión. Fije el tubo de contracción térmica y el tubo fundido a una de las fibras de conexión. Tras fundir y conectar la fibra, mueva ambos tubos y fije la varilla de refuerzo de acero inoxidable (o cuarzo). Asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente el tubo para unir los dos hilos. Coloque la unión protegida en la bandeja de colocación de fibra (cada bandeja tiene capacidad para 12 núcleos).
D. Coloque la fibra izquierda uniformemente en la bandeja de fusión y conexión, y fije la fibra de bobinado con bridas de nailon. Use las bandejas de abajo a arriba. Una vez conectadas todas las fibras, cubra la capa superior y fíjela.
E. Posicionar y utilizar el cable de tierra de acuerdo con el plan del proyecto.
Lista de embalaje:
1. Cuerpo principal de la caja del terminal: 1 pieza
2. Paño de lija para pulir: 1 pieza
3. Marca de fusión y conexión: 1 pieza
4. Manga termorretráctil: 2~24 piezas
5. corbata: 4~24 piezas
