  • Detalles de los productos

Información detallada

Material: Placa de acero laminado en frío Aplicaciones: Gabinete de montaje en rack en el centro de datos
Capacidad del conector: 24~96 SC o FC Tipo de conector: SC o FC
Dimensiones: 482mmx280mmxU Peso: 6,3~14,6 kg
Número de modelo:: KXT-ODF-C Solicitud: Importante aplicado en la conexión de la rama de la terminación del cable óptico
Color: Gris
Destacar:

caja de panel de conexión de red

,

panel de conexiones de pared ethernet

Descripción del producto

Conexión de rama activa de terminación de cable de panel de conexión de fibra LC de 24 puertos

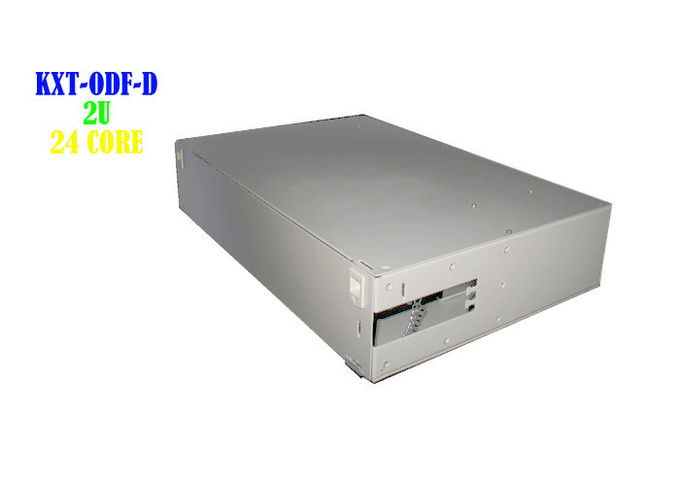

Núcleo 24~96Caja de terminales

KXT-ODF-D



Introducción:

     KXT-ODF-D La caja de terminales de fibra óptica de la serie se puede aplicar en la conexión de derivación de la terminación de fibra, funcionando como caja de distribución, 19’’estructura estándar, montaje en rack, disponible para la instalación de adaptadores FC, SC, ST, LC.

Solicitud:
El producto se puede utilizar en el terminal de los cables ópticos, diferentes tipos y estructuras, cuyo diámetro está dentro de los 18 mm (
F) bandeja.



Información:

  1. El gabinete está hecho de chapa, buena apariencia.
  2. El método de instalación estándar de 19", configuración flexible
  3. Los cuerpos de las unidades facilitan la instalación& mantenimiento;
  4. Las marcas de empalme y las marcas de ruta óptica son claras y completas, fáciles de mantener y gestionar.

    5. Con suficiente espacio de almacenamiento óptico, asegure el radio de curvatura del cable& fibra.

Modelo Tamaño neto (mm) Cartón interno
peso (kg)
Caja exterior
dimensión (mm)
Caja exterior
peso (kg)
No. de unidades por
caja de cartón (piezas)
KXT-ODF-D-24 480*280*2U 5.8 450*300*480 24.3 4
KXT-ODF-D-48 480*280*3U 7.9 500*300*540 24.6 3
KXT-ODF-D-72 480*280*4U 10.1 500*300*460 21.1 2
KXT-ODF-D-96 480*280*6U 14.1 500*300*460 28,9 2
KXT-ODF-D-144 480*280*8U 16.4 500*300*460 34 2

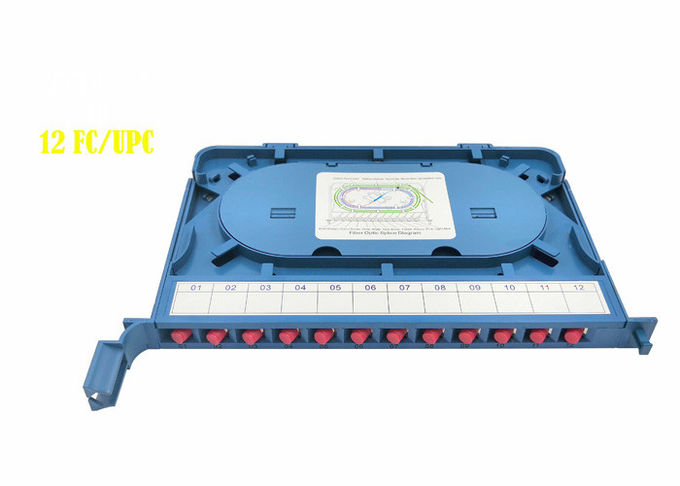

Soldadura& módulo de distribución en integración

  • Material: ABS
  • Peso: 0,5 kg

Active 24 Port LC Fiber Patch Panel Cable Termination Branch Connection 0Active 24 Port LC Fiber Patch Panel Cable Termination Branch Connection 1



Operaciones:

A. Despegue el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando 1,1~1,6 m de fibra y 20~40 mm de núcleo de acero.

B. Fije la tarjeta de prensado de cables y el cable, así como el núcleo de acero reforzado del cable.

C. Lleve la fibra a la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo derretido a una de las fibras de conexión. Después de derretir y conectar la fibra, mueva el tubo de contracción térmica y el tubo derretido y fije el núcleo reforzado de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el medio de la tubería de la carcasa. Caliente la tubería para convertir los dos en uno. Coloque la junta protegida en la bandeja de colocación de fibra. (Una bandeja puede colocar 12 núcleos)

D. Coloque la fibra izquierda en la bandeja de fusión y conexión de manera uniforme, y fije la fibra enrollada con ataduras de nailon. Utilice las bandejas de abajo hacia arriba. Después de conectar toda la fibra, cubra la capa superior y fíjela.

     E.Coloque y utilice el cable de tierra de acuerdo con el plan del proyecto.

Lista de empaque:

1. cuerpo principal de la caja de terminales: 1 pieza

2. Paño de arena para pulir: 1 Uds.

3. Marca de fusión y conexión: 1 Uds.

4. manga termorretráctil: 2~24 piezas

     5. corbata: 4~24 piezas



Nuestras ventajas:
1. Buena respuesta: su consulta relacionada con nuestros productos o precios será respondida dentro de las 24 horas.

2 OEM&ODM: podemos ayudarlo a diseñar o poner su logotipo y el nombre de su empresa en los productos.

3. Soporte técnico remoto&Documento técnico completo

4. Garantía: 1 año de garantía (si bien la garantía no es responsable de los rotos por violencia o actualizados con otras marcas).

5. software en inglés, indicador en inglés

6. Precio profesional, muy competitivo

7. Amplio stock, entrega rápida
