El marco de distribución de fibra óptica (ODF) se utiliza para la formación y distribución del cable óptico troncal en el extremo local del sistema bai de comunicación de fibra óptica, que puede realizar fácilmente la conexión, distribución y programación de líneas de fibra óptica.
Información detallada | |||
| Capacidad del conector: | 144 piezas SC/UPC | Número de modelo: | KXT-U-07--4u |
| Material: | Placa de acero laminada en frío | Tipo: | Tipo de extracción manual con 12 casetes |
| Aplicaciones: | Gabinete montable en rack en centro de datos | Dimensiones: | 482 mm x 240 mm x 4U |
| Peso: | 10,5 kilos | Color: | Negro |
| Destacar: | Panel de conexión óptica 144FO,Panel de conexión óptica SC/UPC,Panel de conexión de 12 casetes ODF | ||
Solicitud:
1. incluido: 144 coletas SC.
2.incluido: 144 adaptadores SC.
3.incluido: 144 esponjas.
4.incluido: 6 bandejas 24FO LOS COLORES BLANCOS NO NARANJA.
5. incluido: 4 equipos de bobinado.
6.incluido:Material fijo.
7. incluido: cables LOGO KEXINT en el material y fuera del embalaje.

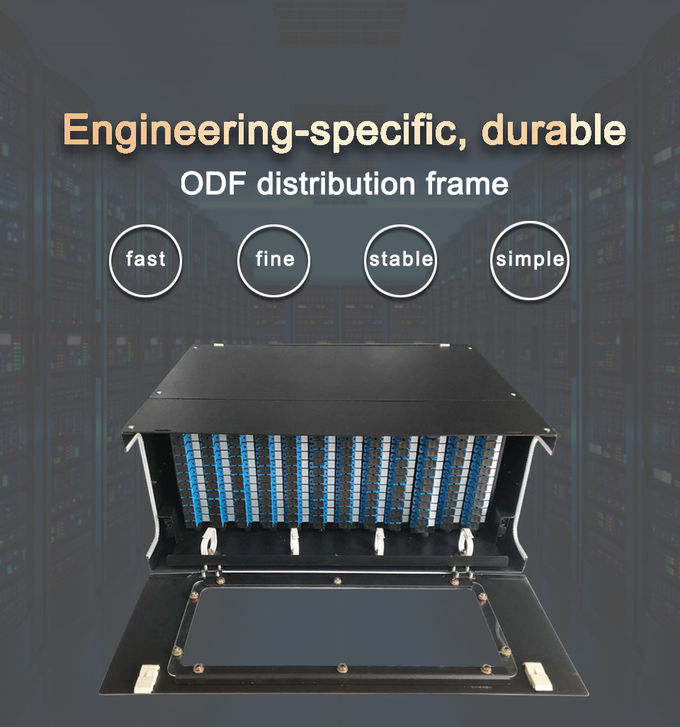

8.El ODF es de color negro y tiene al frente vidrio 4U.
Características estructurales:
1. Tamaño estándar, peso ligero y estructura razonable.

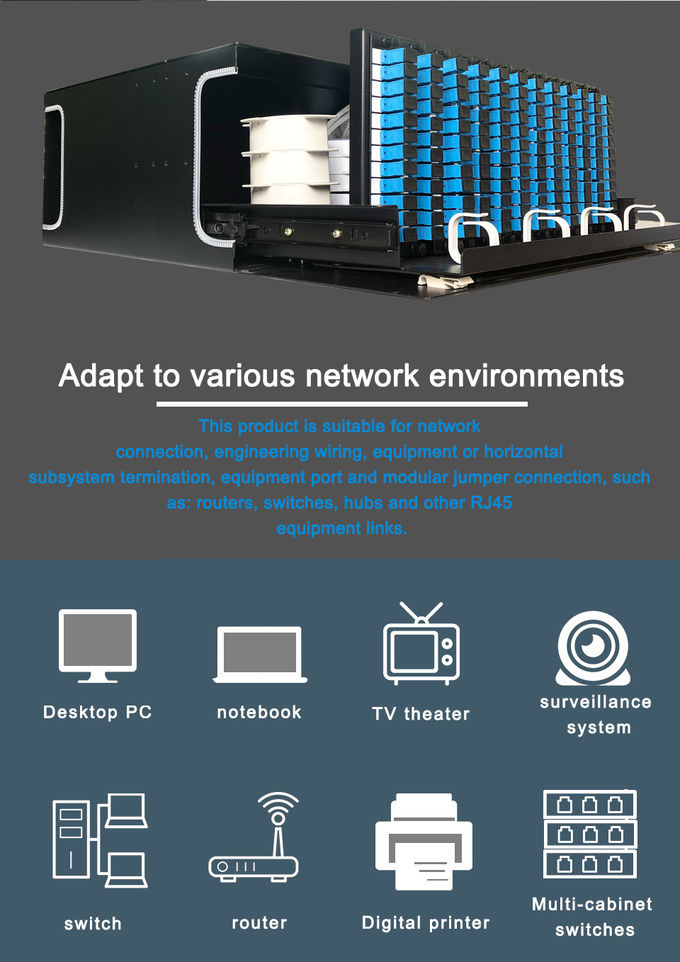

2. Cajón deslizable para facilitar la gestión de cables.
3. Panel de conexión adaptador FC, SC, ST y LCD para opción

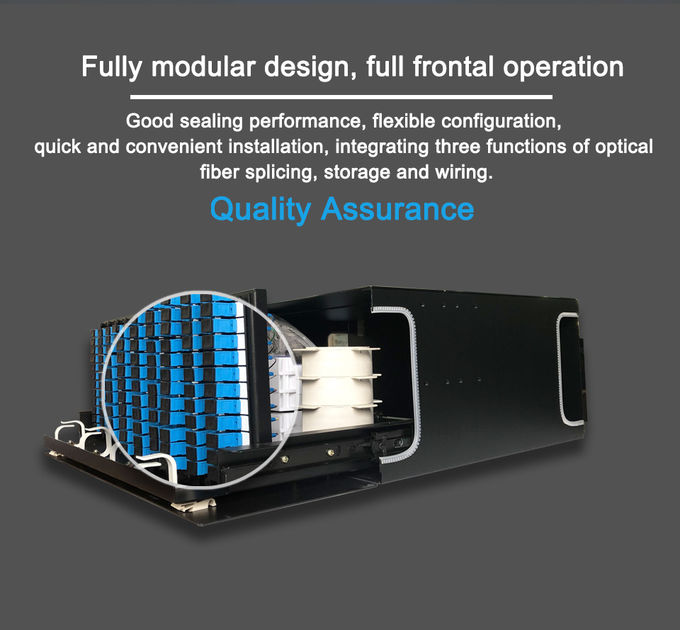

4. Diseño de panel de acceso frontal para una fácil operación.

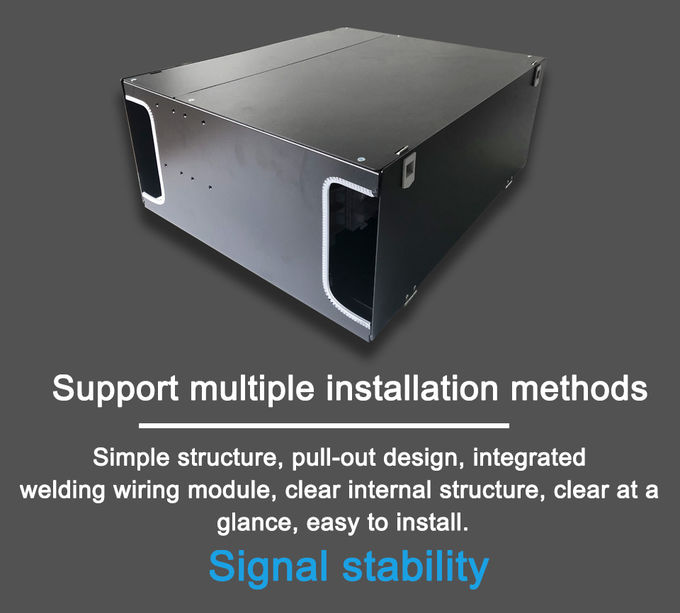

5. Adecuado para gabinetes de distribución óptica estándar de 19'' o 23''
6. Con cubierta frontal de metal
7. 12 bandejas de empalme (cada una de 12 fibras)
8. Capacidad máxima 144 fibras
9. 4 puertos de entrada de cable de fibra en el lado trasero
10. El tamaño del embalaje es 530x300x52 mm.
11.El material es SPCC
Especificaciones técnicas principales:
| 1 | Dimensión (mm) | 482x253x4U |
| 2 | Peso | 12,5 kilos |
| 3 | radio de bobinado de fibra óptica | ≥40 mm |
| 4 | Pérdida extra de bandeja de fibra | ninguno |
| 5 | longitud de fibra que queda en la bandeja | ≥1,6 m |
| 6 | capacidad de fibra | 144 núcleos |
| 7 | temperatura de trabajo | -400 °C ~ + 600 °C |
| 8 | resistencia a la presión lateral | 500N |
| 9 | resistencia a los golpes | 750N |
| 10 | Material | Chapa de acero laminada en frío |
| 12 | Capacidad máxima | 144 SC/UPC |
| 14 | Espesor | 1,2 mm |
Operaciones:
1. Pele el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando entre 1,1 y 1,6 m de fibra y entre 20 y 40 mm de núcleo de acero.
2. Fije la tarjeta de presión del cable y el cable, así como el núcleo de acero de refuerzo del cable.
3. Introduzca la fibra en la bandeja de fusión y conexión. Fije el tubo de contracción térmica y el tubo fundido a una de las fibras de conexión. Tras fundir y conectar la fibra, mueva ambos tubos y fije la varilla de refuerzo de acero inoxidable (o cuarzo). Asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente el tubo para unir los dos hilos. Coloque la unión protegida en la bandeja de colocación de fibra (cada bandeja tiene capacidad para 12 hilos).
4. Coloque la fibra izquierda uniformemente en la bandeja de fusión y conexión, y fije la fibra de bobinado con bridas de nailon. Use las bandejas de abajo a arriba. Una vez conectadas todas las fibras, cubra la capa superior y fíjela.
5. Posicione y utilice el cable de tierra de acuerdo con el plan del proyecto.
Lista de embalaje:
1. Cuerpo principal de la caja del terminal: 1 pieza
2. Paño de lija para pulir: 1 pieza
3. Marca de fusión y conexión: 1 pieza
4. Manga termorretráctil: 2~24 piezas
5. corbata: 4~24 piezas
Nuestras ventajas:
1. Buena respuesta: Su consulta relacionada con nuestros productos o precios será respondida dentro de las 24 horas.
2. OEM y ODM: Podemos ayudarlo a diseñar o poner su logotipo y nombre de empresa en los productos.
3. Soporte técnico remoto y documentación técnica completa
4. Garantía: 1 año de garantía (Si bien la garantía no se hace responsable de aquellos rotos por violencia o actualizados con otras marcas).
5. Software en inglés, Indicador de inglés
6. Profesional, precio muy competitivo.
7. Gran stock, entrega rápida
Orden NOTA:
1.Cantidad: 500 U ODF con soluciones SC APC GREEN.
2. Cantidad: 250 U ODF Con soluciones SC PC BLEU.
3. 30% anticipo 70% contra documentos.
4. ¿Puedes revisar el precio de 133$ para el ODF?
5. LOGO Cables naranjas en el material y fuera del embalaje.
