Panel de conexión de fibra óptica
Una empresa de alta tecnología especializada en la investigación y el desarrollo de comunicaciones y fabricación de fibra óptica.
Idioma
Una empresa de alta tecnología especializada en la investigación y el desarrollo de comunicaciones y fabricación de fibra óptica.
Es de tipo corredera de 19', con tapa transparente& cubierta frontal, fácil de observar después de la instalación. Su centro de distribución tiene bandejas de empalme de fusión para empalme, distribución y protección de fibra en la sala de comunicación o en el rack de equipos existentes. Se utiliza para la fusión de fibra de terminal de fibra óptica, ajuste de conectores ópticos, almacenamiento de pigtails redundantes y protección de cables ópticos. Es útil para la operación segura y el uso flexible de las redes de comunicación de fibra óptica. Esto juega un papel importante.
Información detallada | |||
| Material: | Placa de acero laminado en frío/aluminio | Aplicaciones: | Tipo deslizante |

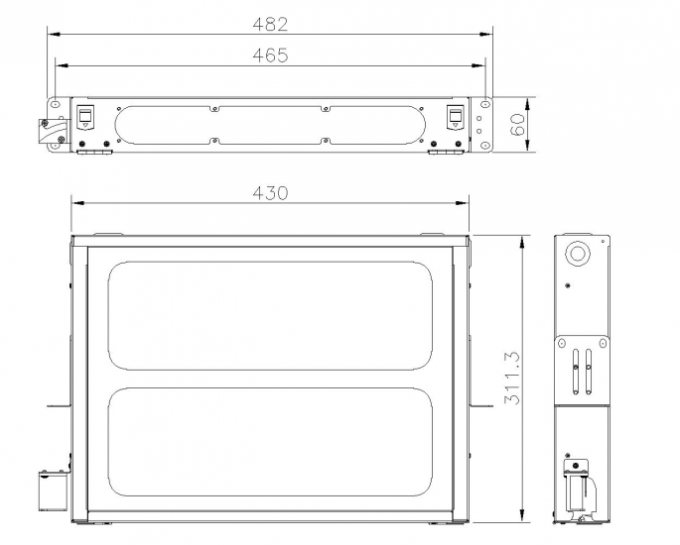

| Capacidad del conector: | 24 conectores SC o 48 conectores LC | Dimensiones: | 430x311.3x60mm |
| Peso: | 2,95 kg | Número de modelo: | KXT-U-06-1.4U |
| Solicitud: | Fibra hasta el hogar FTTH | Color: | negro o gris |
| Destacar: | caja de panel de conexión de red,gabinete del estante del panel de remiendo | ||
1 Solicitud:
1. Bucle de abonado de telecomunicaciones
2. Fibra hasta el hogar (FTTH)
4. LAN/WAN
5. televisión por cable
2 Características estructurales:
1. Tamaño estándar, peso ligero y estructura razonable

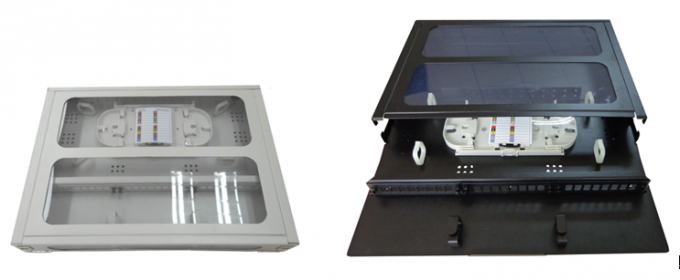

2. Cubierta transparente frontal y cubierta transparente superior para facilitar la observación
3. Distintos paneles adaptadores disponibles FC, LC, SC, ST...
4. Diseño de panel de acceso frontal para una fácil operación
5. Adecuado para gabinetes de distribución óptica estándar de 19 ''
6. Puerto de cable del lado izquierdo 2 φ20 mm; lado derecho 2 puertos de cable φ20mm
3. Principales especificaciones técnicas:
| 1 | Dimensión (mm) | 430x311.3x60 |
| 2 | Peso | 2,95 kg |
| 3 | radio de bobinado de fibra óptica | ≥40 mm |
| 4 | pérdida adicional de bandeja de fibra | ninguna |
| 5 | longitud de fibra que queda en la bandeja | ≥1,6 m |
| 6 | capacidad de fibra | 48 núcleos |
| 7 | temperatura de trabajo | -400C ~ + 600C |
| 8 | resistencia a la presión lateral | 500N |
| 9 | resistencia a los golpes | 750N |
| 10 | Material | Aluminio |
| 12 | máxima capacidad | 24 SC o 48 LC |
| 14 | Espesor | 1,2 mm |
4. El papel del marco de distribución de fibra óptica
La conexión del cuadro de distribución de fibra óptica como equipo terminal de la línea de cable óptico tiene las siguientes funciones básicas
① Función de soldadura
Cuando se empalma por fusión, se deben empalmar los pigtails. La bandeja de fibra puede enrollar y arreglar el exceso de coletas para proteger el empalme.
②Función fija
Una vez que el cable de fibra óptica ingresa al bastidor, su cubierta exterior y su núcleo de refuerzo se pueden conectar y fijar.
③ función de despliegue
El conector en el cable de cola está enchufado en el adaptador y el otro extremo del adaptador está conectado a la ruta óptica. El adaptador y el conector se pueden insertar y acoplar de manera flexible, y la configuración se puede probar libremente.
5. Clasificación de los cuadros de distribución de fibra óptica
El marco de distribución de fibra óptica se divide principalmente en marco de distribución de fibra de 12 puertos, marco de distribución de fibra de 24 puertos, marco de distribución de fibra de 48 puertos, marco de distribución de fibra de 72 puertos, marco de distribución de fibra de 96 puertos, marco de distribución de fibra de 144 puertos.
El marco de distribución de fibra óptica desempeña principalmente las funciones de soldadura, fijación y despliegue en la transmisión de la red óptica. El marco de distribución de fibra óptica se puede dividir en 12 puertos, 24 puertos, 48 puertos, 72 puertos, 96 puertos y otros tipos. Determine la cantidad de núcleos de empalme por fusión y luego seleccione el marco de distribución de fibra apropiado.
6. Operaciones:
1. Despegue el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando 1,1 ~ 1,6 m de fibra y 20 ~ 40 mm de núcleo de acero.
2. Fije la tarjeta de prensado de cables y el cable, así como el núcleo de acero reforzado del cable.
3. Lleve la fibra a la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo derretido a una de las fibras de conexión. Después de derretir y conectar la fibra, mueva el tubo de contracción térmica y el tubo derretido y fije el núcleo reforzado de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el medio de la tubería de la carcasa. Caliente la tubería para convertir los dos en uno. Coloque la junta protegida en la bandeja de colocación de fibra. (Una bandeja puede colocar 12 núcleos)
4. Coloque la fibra izquierda en la bandeja de fusión y conexión de manera uniforme, y fije la fibra enrollada con ataduras de nailon. Utilice las bandejas de abajo hacia arriba. Después de conectar toda la fibra, cubra la capa superior y fíjela.
5. Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto.
7. Lista de embalaje:
1. cuerpo principal de la caja de terminales: 1 pieza
2. Paño de arena para pulir: 1 Uds.
3. Marca de fusión y conexión: 1 Uds.
4. manga termorretráctil: 2~24 piezas
5. corbata: 4~24 piezas
8. Nuestras ventajas:
una. Buena respuesta: su consulta relacionada con nuestros productos o precios será respondida dentro de las 24 horas.
b. OEM&ODM: podemos ayudarlo a diseñar o poner su logotipo y el nombre de su empresa en los productos.
C. Soporte técnico remoto&Documento técnico completo
d. Garantía: 1 año de garantía (si bien la garantía no es responsable de los rotos por violencia o actualizados con otras marcas).
mi. Software en inglés, indicador en inglés
F. Profesional, precio muy competitivo
gramo. Amplio stock, entrega rápida
