1U 144 Core Fiber Optical MTP MPO Patch Cord OM4 12 Juegos de 12 cajas de núcleo Magenta de baja pérdida 0.3dB
El panel de conexión de fibra de 144 fibras 1U de 19" de alta densidad está diseñado para conectar puertos QSFP de 40 G con cables de fibra MTP/MPO, mapeándose en la parte posterior del panel y luego saliendo como 48x 10 G en el panel frontal con cables de fibra LC. Los paneles cumplen con los requisitos de TIA/EIA, IEC, GR-326-CORE para latiguillos, estándares GR-1209-CORE y GR-1221-CORE, etc., serializados y aplicados en centros de datos, telecomunicaciones y redes de área de almacenamiento.
1U 144 Core Fiber Optical MTP MPO Patch Cord OM4 12 Core Boxes Magenta Low Loss 0.3dB
Información detallada | |||
| Velocidad de transmisión: | 40G/100G | Proveedor de Connrctor Mtp: | USCONEC MTP hembra (sin pines) |
| Longitud de onda: | 850/1300nm | Pérdida de retorno: | >30dB |
| Tipo de fibra: | SM/OM1/OM2/OM3/OM4 o personalizado | Material de los cables: | LSZH, OFNR, OFNP disponible |
| Color del cable: | Magenta | Número de fibra: | 144 Fibras |
| Destacar: | cable mtp mpo,cable troncal mtp | ||
Características:
1. Maximiza la densidad con hasta 144 conexiones de fibra en 1U para una utilización eficiente deespacio de bastidor.
2. Permite una ruta de actualización sencilla al mover 40 GbE a 4x 10 GbE o 100 GbE a 4x 25 GbEconectividad.
3. Proporciona una pérdida de inserción general reducida con una baja variabilidad de canal a canal pararendimiento de pérdida de enlace de canal mejorado.
4. Confiabilidad mejorada y despliegue rápido para reducir el tiempo y el costo de instalación.
5. Bandeja de administración de cables extraíble en la parte posterior, administre de manera efectiva los cables troncales.
Datos ópticos del panel de conexión:
| Panel de parcheo MTP/MPO de 1u y 144 núcleos | ||
| conector | Pérdida de inserción | Pérdida de retorno |
| MPO | ≤0.75dB | ≥25dB |
| LC | ≤0.3dB | ≥50dB |
Datos ópticos del cordón de remiendo de MTP MPO:
| Tipo de fibra óptica | Milímetro: 4F, 8F, 12F, 24F, 48F, 72F | SM: 4F, 8F, 12F, 24F |
| Pérdida estándar IL (dB) | <0,75dB | <0,75dB |
| Pérdida estándar RL (dB) | >25 | >50 (APC),>20dB (ordenador personal) |
| IL de baja pérdida (dB) | 0.35 | 0.35 |
| RL de baja pérdida (dB) | >35 | >50 (APC),>35dB (ordenador personal) |
Especificaciones:
| Nombre del producto : | Montaje en rack de 1U Caja de 19 pulgadas Caja de terminación de fibra ODF de fibra 144 |
| Un adaptador de puertos | salida LC/MTP, SC, FC, ST, etc... |
| Puertos adaptadores B | entrada 12* MTP/MPO |
| Material de la carcasa | Acero SPCC con recubrimiento en polvo o aluminio |
| personalizar | pedido grande bienvenido personalizar, precio mucho mejor. |
Estándares y parámetros geométricos de la cara final:
| Requisito | mm (50& 62,5/125) | SM (APC) |
| Ángulo de inclinación de la superficie (X) | -0,2 °/0,2 ° | -0,2° / 0,2° |
| Ángulo de inclinación de la superficie (Y) | -0,2°/ 0,2° | 7,8°/ 8,2° |
| Altura de la fibra | 1000nm - 3500nm | 1000nm - 3500nm |
| Diferencia de altura máxima de todas las fibras ópticas | <750nm | <600nm |
| Altura del núcleo (nm) | -50-300mm | -50-300mm |

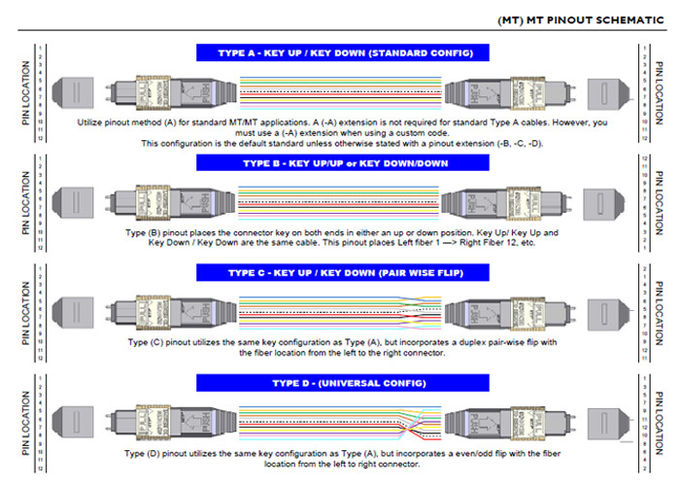

Esquema:A / B / CD
Solicitud:
