Cable de conexión MTP MPO de fibra óptica de 96 núcleos 1U OM4 FTTH de alta calidad, adaptador cuádruple LC, modular máximo
Información detallada | |||
| Velocidad de transmisión: | 40 g/100 g | Proveedor de conector MTP: | Usconec MTP hembra (sin pines) |
|---|---|---|---|
| Longitud de onda: | 850/1310/1550 Nm | Pérdida de retorno: | >30 dB |
| Longitud del cable: | Personalizar | Tipo de fibra: | SM/OM1/OM2/OM3/OM4 o personalizado |
| Material del cable: | LSZH, OFNR, OFNP disponibles | Color del cable: | Magenta |
| Tamaño: | 1U*19 | Número de fibra: | 96 fibras |
| Destacar: | cable mtp mpo,cable troncal mtp | ||
Cable de conexión MTP MPO de fibra óptica de 96 núcleos 1U OM4 FTTH de alta calidad, adaptador cuádruple LC, modular máximo
Los cables de conexión MPO/MTP están diseñados para soluciones multifibras de alta densidad, se adaptan a diferentes entornos de instalación y son fáciles de instalar entre la línea troncal, los centros de datos y los edificios. Nuestros cables troncales están 100% probados en fábrica y pueden cumplir con sus requisitos especiales. Todos los conectores MTP/MPO cumplen con la norma Telcordia GR-1435-Core Compliant.

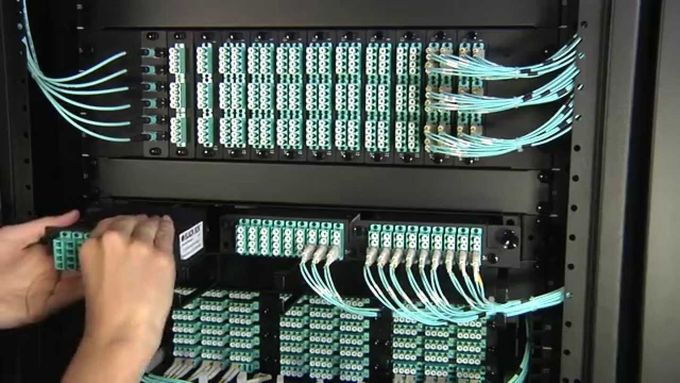

El panel de conexión de fibra óptica de alta densidad de 96 fibras, 1U y 19", está diseñado para conectar puertos QSFP de 40 G con cables de fibra MTP/MPO, mapeándose en la parte posterior del panel y luego distribuyéndose como 48 puertos 10 G en el panel frontal con cables de fibra LC. Todos los paneles cumplen con los requisitos de las normas TIA/EIA, IEC, etc., y están serializados y se aplican en centros de datos, telecomunicaciones y redes de área de almacenamiento.
Características:
1. Maximiza la densidad con hasta 96 conexiones de fibra en 1U para una utilización eficiente del espacio del rack.
2. Permite una ruta de actualización sencilla, moviendo conectividad de 40 GbE a 4 x 10 GbE o de 100 GbE a 4 x 25 GbE.
3. Proporciona una pérdida de inserción general reducida con una baja variabilidad de canal a canal para un mejor rendimiento de pérdida de enlace de canal.
4. Confiabilidad mejorada e implementación rápida para reducir el tiempo y el costo de instalación.
5. Bandeja de gestión de cables extraíble en la parte posterior, gestiona de forma eficaz los cables troncales.
6. Proporcionar terminación, protección, conexión y gestión del cable de fibra óptica.
7. Cumple con RoHS
8. Montaje completo (cargado) o panel vacío opcional
9. Color negro o blanco
Datos ópticos del panel de conexión:
| Panel de conexión MTP/MPO de 96 núcleos y 1 U | ||
| Conector | Pérdida de inserción | Pérdida de retorno |
| MPO | ≤0,75 dB | ≥25 dB |
| LC | ≤0,3 dB | ≥50 dB |
Datos ópticos del cable de conexión MTP MPO:
| Tipo de fibra óptica | MM: 4F, 8F, 12F, 24F, 48F, 96F | SM: 4F, 8F, 12F, 24F |
| Pérdida estándar IL(dB) | <0,75 dB | <0,75 dB |
| Pérdida estándar RL(dB) | >25 | >50(APC),>20dB(PC) |
| Baja pérdida IL(dB) | 0.35 | 0.35 |
| RL(dB) de baja pérdida | >35 | >50(APC),>35dB(PC) |
Presupuesto:
| Nombre del producto : | Caja de terminación de fibra ODF de 96 fibras para montaje en rack de 19 pulgadas y 1U |
| Un puerto adaptador | Salida LC/MTP, SC, FC, ST, etc... |
| Puertos adaptadores B | entrada 12* MTP / MPO |
| Material de la carcasa | Acero SPCC con recubrimiento en polvo o aluminio |
| Personalizar | Se aceptan pedidos grandes personalizados, precio mucho mejor. |
Parámetros y normas geométricas de la cara final:
| Requisito | MM (50 y 62,5/125) | SM(APC) |
| Ángulo de inclinación de la superficie (INCÓGNITA) | -0,2 °/0,2° | -0,2° / 0,2° |
| Ángulo de inclinación de la superficie (Y) | -0,2°/ 0,2° | 7.8°/ 8.2 ° |
| Altura de la fibra | 1000 nm - 3500 nm, | 1000 nm - 3500 nm, |
| Diferencia máxima de altura de todas las fibras ópticas | <750 nm | <600 nm |
| Altura del núcleo (nm) | -50-300 milímetros | -50-300 milímetros |

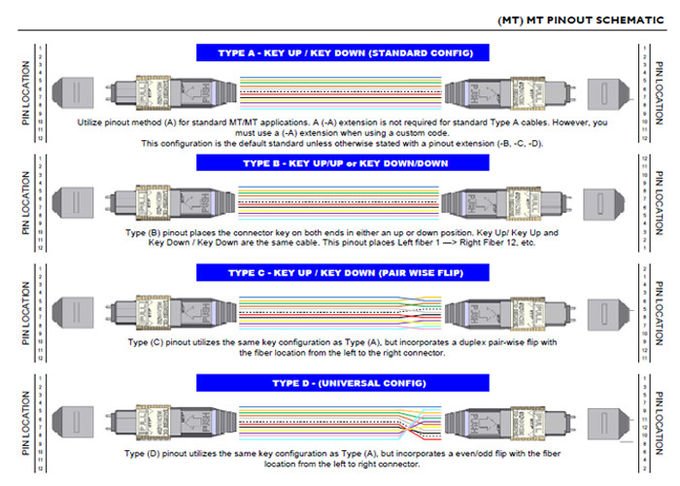

Esquema:A / B / C / D

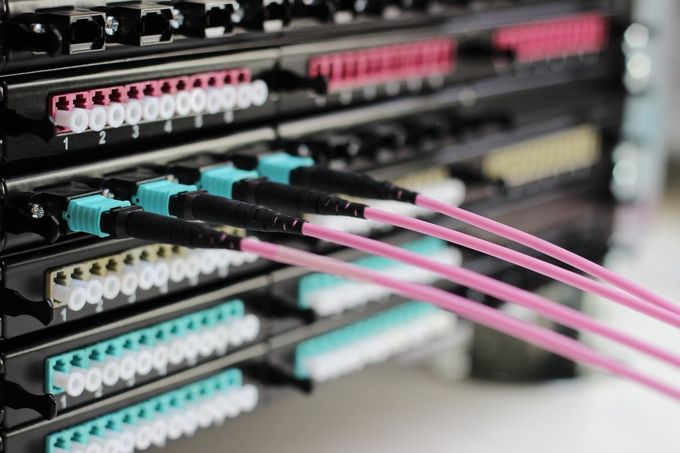

Solicitud:
