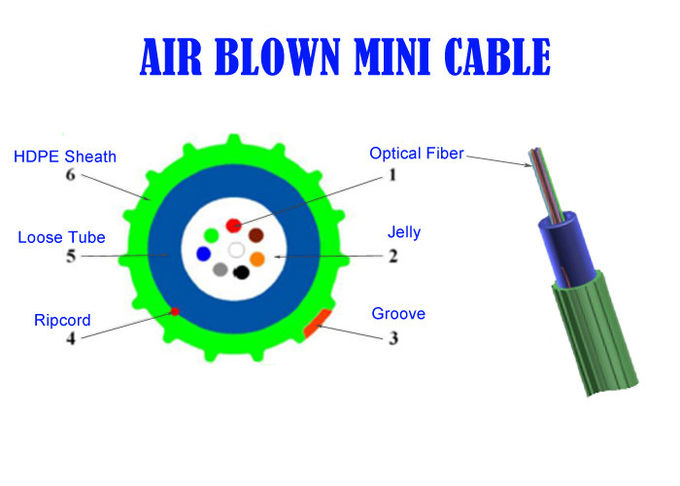

Cable de la fibra de 12 bases LSZH, mini propósito dual soplado aire de la fibra óptica G657A2
Tubo suelto de material complejo especial, reduce el encogimiento del tubo en temperatura fría.
Equilibrio preciso de la longitud de la fibra, rendimiento mecánico y de temperatura estable.
Control de técnica particular, evita que la funda se arrugue durante la instalación.
Estructura Innovación en vaina, potenciando el rendimiento de soplado.
Información detallada | |||
| Tipo de fibra: | G652D G657A1 G657A2 | Marca de fibra: | Corning/YOFC/FIBRAHOME |
| Longitud por rollo: | 1km a 4km | Solicitud: | Aplicación aérea al aire libre |
| Color de la cubierta: | azul o negro | Tipo de cable óptico: | Cable óptico de alimentación |
| Recuento de fibra: | 1~24 Núcleo | Paquete: | tambor de madera |
| Destacar: | cable de fibra blindado,cable de fibra blindado | ||
una. Tubo suelto de material complejo especial, reduce el encogimiento del tubo en temperatura fría.
b. Equilibrio preciso de la longitud de la fibra, rendimiento mecánico y de temperatura estable.
C. Control de técnica particular, evita que la funda se arrugue durante la instalación.
d. Estructura Innovación en vaina, potenciando el rendimiento de soplado.
Índice técnico:
| CableEscribe | GCYFXTY-XB1.3(MTE+Cablediámetro) | |||
| MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 | |
| Recuento de fibra | 2~4 | 6~12 | 2~12 | 14~24 |
| Espesor de la cubierta de HDPE | Valor nominal: 0,20 mm, valor medio: 0,15 mm | |||
| Diámetro total nominal | 2,0±0,1 mm | 2,3±0,1 mm | 2,5±0,1 mm | 2,8±0,1 mm |
| Peso | 4,0 kg/km | 5,0 kg/km | 6,0 kg/km | 7,0 kg/kilómetro |
| Atenuación de fibra de cable (modo único) | 0,35 dB/km máx. a 1310 nm 0,22 dB/km máx. a 1550 nm | |||
| máx. Resistencia a la tracción | 40N | 50N | 60N | 60N |
| máx. Fuerza de trituración | 600N/100mm | |||
| mín. Radio de curvatura -Estático / Dinámico | 10 / 20 exterior Φ | |||
| La temperatura | Almacenamiento -30~+50℃;Instalación-10~+40℃;Operación-20~+50℃ | |||
| Vida útil del cable (valor estimado) | 25 años | |||
Rendimiento de soplado
| SoploHerramienta | Típicosoplolongitud | ||
PLUMETTAZ: PR-140, MiniJet-400, etc. Presión de aire: 13 bar | Recuento de fibras | Tipo de conducto 3,5/5,0 mm | Tipo de conducto 5,5/7,0 mm |
| 2~12 fibras | 800m | 1500m | |
| 14~24 fibras | 500m | 1500m | |
| Artículo | PruebasMétodo | PruebasResultados | EspecificadoValor | |
Tensión actuación | CEI 60794-1-2-E1 | Tensión de fibra óptica | atenuación adicional | máx. Resistencia a la tracción = Corto plazo Tensión admisible ≈2×(Permisible a largo plazo Tensión) |
Corto plazo: ≤0.3% Largo plazo: ≤0.1% | Término corto: a<0,1 dB, a reversible; A largo plazo: a ≤0,03dB | |||
| Triturar | CEI 60794-1-2-E3 | Término corto: a<0,10dB,a reversible; A largo plazo:a ≤0,03dB; La funda exterior no tiene grietas visibles. | Término corto fuerza de trituración = 600 N A largo plazo fuerza de trituración = 300 N | |
Repetido doblando | CEI 60794-1-2-E6 | Después de la prueba,a ≤0,03dB; La funda exterior no tiene grietas visibles. | R=20 exterior Φ | |
| Carga de flexión =15N | ||||
| Tiempos de plegado =25 | ||||
| Torsión | CEI 60794-1-2-E7 | Después de la prueba,a ≤0,03dB; La funda exterior no tiene grietas visibles. | Ángulo de torsión=±180º | |
| Carga de torsión =15N | ||||
| Tiempos de torsión =5 | ||||
| Codo de cable | CEI 60794-1-2-E11A | Después de la prueba, la fibra óptica no se puede romper; La funda exterior no tiene grietas visibles. | R=20 exterior Φ 10 vueltas Tiempos de ciclos = 5 | |
| Todosópticopruebasprocedióa1550Nuevo Méjico | ||||
Desempeño ambiental
| Artículo | PruebasMétodo | PruebasResultados | ||
| Ciclo de temperatura | CEI 60794-1-2-F1 | Atenuación adicional permitida (1550nm) | ||
| G.652B | G.652D | G.657 | ||
| a ≤0,10dB/km,a reversible; | ||||
| La penetración del agua | CEI 60794-1-2-F5B | Columna de agua: 1m, cable de 3m, Período:24 horas No hay fugas de agua a través del extremo abierto del cable | ||
| Flujo de compuesto de relleno | CEI 60794-1-2-E14 | 70 ℃, Período: 24 horas Sin flujo compuesto desde el cable | ||
Cada fibra puede ser identificable a lo largo del cable de acuerdo con la siguiente secuencia de colores. El color de la fibra en cada tubo comienza desde el No. 1 Azul.
Colores de fibra
| No | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | Naranja | Verde | Marrón
PizarraBlancoRojoNegroAmarilloVioletaRosadoAgua Características de prueba mecánicas, eléctricas y ambientalesLos cables terminados pueden estar sujetos a las siguientes condiciones mecánicas, eléctricas y ambientales.ArtículoMétodo de pruebaRequisitosRendimiento de tracciónCEI 60794-1-21-E1Carga: 0.5GLongitud del cable bajo tensión: No menos de 50m.Duración de la carga sostenida: 1min.Velocidad del dispositivo de transferencia: 10 mm/minEl aumento máximo de atenuación inferior a 0,1 dB.La tensión máxima de la fibra es inferior al 0,6 % bajo una carga máxima de tracción a corto plazo.Sin cambios en la atenuación después de la prueba a 1550 nm.Bajo examen visual sin aumento, no hay daños en la cubierta ni en los elementos del cable después de la prueba.TriturarCEI 60794-1-21-E3Carga: 200NDuración de la carga: 1minSin cambios en la atenuación después de la prueba a 1550 nm.Bajo examen visual sin aumento, no hay daños en la funda ni en los elementos del cable. La huella de la superficie de impacto en la vaina no se considera daño mecánico.DoblarCEI 60794-1-21-E11ARadio del mandril: 10 veces el diámetro del cableVueltas: 4Ciclos:3Sin cambios en la atenuación a 1550nm después de la prueba.Bajo examen visual sin aumento, no hay daños en la funda ni en los elementos del cable.Doblado repetidoCEI 60794-1-21-E6Radio de curvatura: 20 veces el diámetro del cableCiclos: 25Carga: 25NDuración del ciclo: Aproximadamente 2s.Sin cambios en la atenuación a 1550nm después de la prueba.Bajo examen visual sin aumento, no hay daños en la funda ni en los elementos del cable.TorsiónCEI 60794-1-21-E7Ciclos: 5Longitud bajo prueba: 1mVueltas: ±180°Carga: 0.5GLa variación de la atenuación para cada fibra es inferior a 0,1 dB a 1550 nmBajo examen visual sin aumento, no hay daños en la funda ni en los elementos del cable.Sin cambios permanentes en la atenuación después de la pruebaCiclo de temperaturaCEI 60794-1-22-F1Longitud de la muestra: al menos 1000 mRango de temperatura: -20 ℃ ~ + 70 ℃Ciclos: 2Tiempo de permanencia de la prueba de ciclos de temperatura: 12 horasSin cambios en el coeficiente de atenuación a 1550 nm después de la prueba.AguaPenetraciónCEI 60794-1-22-F5BTiempo : 24 horasLongitud de la muestra: 3 mAltura del agua : 1mSin fugas de aguaflujo compuestoCEI 60794-1-21-E14Recuento de muestras: 5Longitud de la muestra: 300 ± 5 mm,Quitar longitud: 130 ±2,5 mm,Hora:24hNo goteó compuesto de relleno.Rendimiento de chorroConforme a IEC 60794-5-10Otros parámetrosConforme a IEC 60794Observación: "Sin cambios de atenuación" se considera que los cambios de atenuación son ≤ 0,05 dB.Las longitudes de entrega estándar son 2 km, 4 km, 6 km con una tolerancia de -1 %~+3 %Recuento de fibraLongitud del tambor(metro)Tamaño del tamborΦ×An (mm)Tamaño del embalaje L×An ×Al (mm)Peso
(Bruto)
(kg)2~12 Fibras φ 2.0-2.52000Φ450×370480×370×645274000Φ500×370530×370×695396000Φ550×370580×370×7455114~24 Fibras φ 2.82000Φ500×370530×370×695314000Φ550×370580×370×74546◆EmbalajeTambores de madera o contrachapado con protección.
