Se coloca una fibra de 250 μm en un tubo holgado hecho de un material de alto módulo. El tubo suelto se llena con un compuesto impermeable tixotrópico y se agrega un hilo de vidrio (o aramida) para extruir una cubierta exterior de LSZH. Un cable de fibra óptica que se utiliza principalmente para el despliegue horizontal de estaciones base inalámbricas. Al mismo tiempo, se puede utilizar para construir cables en cableado integrado, que es adecuado para cableado de tuberías cuando se introduce en interiores.
Información detallada | |||
| Tipo de fibra: | G657A1/G657A2 | Marca de fibra: | Corning/YOFC/FIBRAHOME |
| Longitud por rollo: | 2 km a 4 km | Solicitud: | Aplicación aérea al aire libre |
| Color de la cubierta: | Negro | Tipo de cable óptico: | Cable óptico de alimentación |
| Recuento de fibra: | 48 núcleos | Paquete: | tambor de madera |
| Destacar: | cable de fibra blindado,cable de fibra blindado | ||
[GYFXTH]
CONSTRUCCIÓN DE CABLES

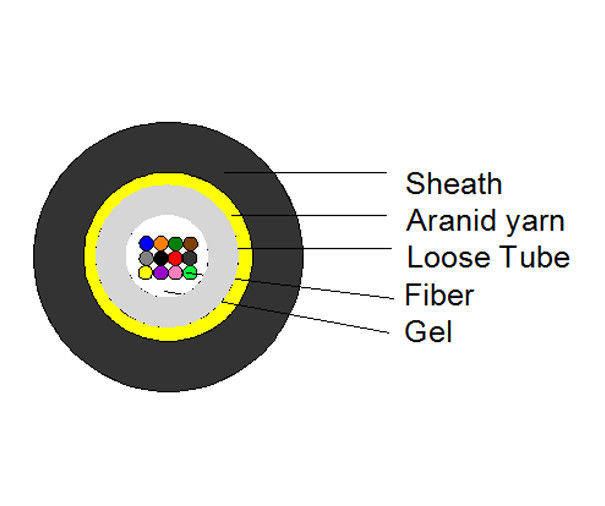

DIAGRAMA DE SECCIÓN TRANSVERSAL
ESPECIFICACIÓN DE LA ESTRUCTURA
| Elementos | DESCRIPCIÓN | ||
| Recuento de fibras | 2-6F | 8-12F | |
| El código de color de las fibras | Azul, naranja, verde, marrón, gris, blanco/natural | Azul, naranja, verde, marrón, gris, blanco/natural, rojo, negro, amarillo, violeta, rosa, turquesa | |
| tubo suelto | DE (mm): | 1,6±0,1 | 2,2±0,1 |
| Material: | PBT | ||
| Hilo de fuerza | Hilo de aramida | ||
| Vaina | Espesor: | No. 0,5 mm | |
| Material: | LSZH | ||
| DE del cable (mm) | 3.0 | 4.5 | |
| Peso neto (kg/km) | 10 | 23 | |
IDENTIFICACIÓN DE FIBRA
| NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color de fibra | Azul | Naranja | Verde | Marrón | Pizarra | natural | Rojo | Negro | Amarillo | Violeta | Rosado | Agua |
FIBRA ÓPTICA
Fibra monomodo
| LTEMÁS | UNIDADES | ESPECIFICACIÓN | ||
| tipo de fibra | G652D | G657A | ||
| Atenuación | dB/km | 1310 nm ≤ 0,36 1550 nm ≤ 0,22 | ||
| Dispersión cromática | ps/nm.km | 1310 nm≤ 3,5 1550 nm≤ 18 1625nm≤ 22 | ||
| Pendiente de dispersión cero | picosegundos/nm2.km | ≤ 0,092 | ||
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300 ~ 1324 | ||
| Longitud de onda de corte (lcc) | Nuevo Méjico | ≤ 1260 | ||
Atenuación frente a flexión (60 mm x 100 vueltas) | dB | (30 mm de radio, 100 anillos )≤ 0.1 @ 1625nm | (10 mm de radio, 1 anillo)≤ 1,5 a 1625 nm | |
| Modo Campo Diámetro | metrometro | 9,2 ± 0,4 a 1310nm | 9,2 ± 0,4 a 1310nm | |
| Concentricidad revestida de núcleo | metrometro | ≤ 0,5 | ≤ 0,5 | |
| Diámetro del revestimiento | metrometro | 125±1 | 125±1 | |
| No circularidad de revestimiento | % | ≤ 0,8 | ≤ 0,8 | |
| Diámetro de recubrimiento | metrometro | 245±5 | 245±5 | |
| Examen de prueba | promedio general | ≥ 0,69 | ≥ 0,69 | |
| LTEMÁS | UNIDADES | ESPECIFICACIÓN | |||||||
| 62,5/125 | 50/125 | OM3-150 | OM3-300 | OM4-550 | |||||
| Diámetro del núcleo de fibra | micras | 62,5±2,5 | 50,0±2,5 | 50,0±2,5 | |||||
| No circularidad del núcleo de fibra | % | ≤6.0 | ≤6.0 | ≤6.0 | |||||
| Diámetro del revestimiento | micras | 125,0±1,0 | 125,0±1,0 | 125,0±1,0 | |||||
| No circularidad de revestimiento | % | ≤2.0 | ≤2.0 | ≤2.0 | |||||
| Diámetro de recubrimiento | micras | 245±10 | 245±10 | 245±10 | |||||
| Concentricidad revestida de capa | micras | ≤12.0 | ≤12,0 | ≤12,0 | |||||
| Recubrimiento No circularidad | % | ≤8.0 | ≤8.0 | ≤8.0 | |||||
| Concentricidad revestida de núcleo | micras | ≤1.5 | ≤1.5 | ≤1.5 | |||||
| Atenuación | 850nm | dB/km | 3.0 | 3.0 | 3.0 | ||||
| 1300nm | dB/km | 1.5 | 1.5 | 1.5 | |||||
| OFL | 850nm | MHz﹒km | ≥160≥200≥700≥1500≥35001300nmMHz﹒km≥300≥400≥500≥500≥500La apertura numérica de la teoría más grande/0,275±0,0150,200±0,0150,200±0,015Desempeño mecánico y ambiental del cableNO.ELEMENTOSMÉTODO DE PRUEBACRITERIOS DE ACEPTACIÓN1Prueba de carga de tracción #Método de prueba: IEC 60794-1-E1-. Carga de larga resistencia: 150N-. Carga de tracción corta: 500N-. Longitud del cable: ≥ 50 m-. Incremento de atenuación @ 1550nm: ≤0.1dB-. Sin agrietamiento de la cubierta ni rotura de la fibra2Prueba de resistencia al aplastamiento#Método de prueba: IEC 60794-1-E3-.Carga larga: 100 N/100 mm-.Carga corta:500 N/100mmTiempo de carga: 1 minutos-. Incremento de atenuación @ 1550nm: ≤0.1dB-. Sin agrietamiento de la cubierta ni rotura de la fibra3Prueba de resistencia al impacto#Método de prueba: IEC 60794-1-E4-.Altura de impacto: 1m-.Peso de impacto: 450g-.Punto de impacto:≥5-.Frecuencia de impacto:≥3/punto-. Incremento de atenuación @ 1550nm: ≤0.1dB-. Sin agrietamiento de la cubierta ni rotura de la fibra4Flexión repetida#Método de prueba: IEC 60794-1-E6-.Diámetro del mandril: 20D (D = diámetro del cable)-.Peso del sujeto: 15 kg-.Frecuencia de flexión: 30 veces-.Velocidad de flexión: 2 s/hora-. Incremento de atenuación @ 1550nm: ≤0.1dB-. Sin agrietamiento de la cubierta ni rotura de la fibra5Prueba de torsión#Método de prueba: IEC 60794-1-E7-.Longitud: 1m-.Peso del sujeto: 25 kg-.Ángulo: ± 180 grados-.Frecuencia:≥10/punto-. Incremento de atenuación @ 1550nm: ≤0.1dB-. Sin agrietamiento de la cubierta ni rotura de la fibra6Descenso de rendimiento #Método de prueba: IEC 60794-1-E14-. Longitud de prueba: 30 cm-.Rango de temperatura: 70 ± 2 ℃-.Tiempo de prueba: 24 horasSin abandono del compuesto de relleno7La temperaturaEn funcionamiento: -40 ℃ ~ + 60 ℃Tienda/Transporte :-50℃~+70℃Instalación -20℃~+60℃RADIO DE CURVATURA DEL CABLE DE FIBRA ÓPTICADoblado estático: ≥10 veces más que el diámetro de salida del cableDoblado dinámico: ≥ 20 veces más que el diámetro de salida del cable.PAQUETE Y MARCAPAQUETENo se permiten dos unidades de longitud de cable en un tambor, se deben sellar los dos extremos. Los dos extremos deben embalarse dentro del tambor, la longitud de reserva del cable no debe ser inferior a 2 metros.MARCOSMarca de cable: marca, tipo de cable, tipo de fibra y cantidad, año de fabricación, marcado de longitud.INFORME DE PRUEBAInforme de prueba y certificación suministrados. PREGUNTAS MÁS FRECUENTES:1. ¿Hay aceite en el cable óptico?De acuerdo con las necesidades reales de los clientes, hacemos un solo núcleo y dos núcleos. Normalmente, no hay aceite, pero en entornos especiales, este tipo de cable óptico requiere un tubo suelto con aceite de fibra óptica en su interior.2. ¿Está la funda de 0,9 dentro del cable óptico?La solución FTTH que fabricamos para clientes en el Reino Unido y Sudáfrica contiene 0,9 vaina y aceite de fibra.3. ¿Es el cable óptico protección contra rayos? ¿Conducirá la electricidad?Este tipo de cable óptico es un cable óptico no metálico puro sin metal en el interior y se puede utilizar en antenas o antenas.4. ¿Este cable óptico tiene resistencia a los rayos UV? ¿Cuál es la vida útil del cable óptico?Nuestros cables ópticos son negros, todos hechos de nuevos materiales, tienen una fuerte resistencia a los rayos UV y se pueden usar por más de 25 años.5. ¿Cuál es el diámetro exterior del cable óptico?El diámetro exterior del cable óptico se puede producir en 2,0/2,6/2,8/3,0~5,0 mm.Pertenece al mini cable óptico.
