La fibra de 250 μm se coloca en un tubo holgado fabricado con un plástico de alto módulo. Los tubos están llenos de un compuesto de relleno resistente al agua. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo holgado se aplica material bloqueador de agua para mantener el cable compacto y hermético. Se colocan dos alambres de acero paralelos en los dos lados de la cinta de acero. Los cables de acero paralelos se colocan en la cinta de dos lados. El cable se completa con una funda de polietileno (PE).
Información detallada | |||
| Armadura: | Cinta de aluminio, Cinta de acero | Recuento de fibra: | 24 núcleos |
|---|---|---|---|
| Color de la vaina: | Negro | Paquete: | tambor de madera |
| Longitud por rollo: | 2 km a 4 km | Solicitud: | Aplicación aérea al aire libre |
| Marca de fibra: | Corning/YOFC/FIBRAHOME | Material del tubo suelto: | PBT |
| Destacar: | cable de fibra blindado,cable de fibra blindado | ||
Características:
Buen rendimiento mecánico y de temperatura.
Tubo holgado de alta resistencia resistente a la hidrólisis
Compuesto especial de relleno de tubos que garantiza una protección crítica de la fibra
Resistencia al aplastamiento y flexibilidad
PSP mejora a prueba de humedad
Dos alambres de acero paralelos aseguran la resistencia a la tracción
Diámetro pequeño, peso ligero y fácil instalación.
Temperatura de almacenamiento / funcionamiento: -40 ℃ ~ + 70 ℃
Solicitud:
Utilizable en Conducto / Antena

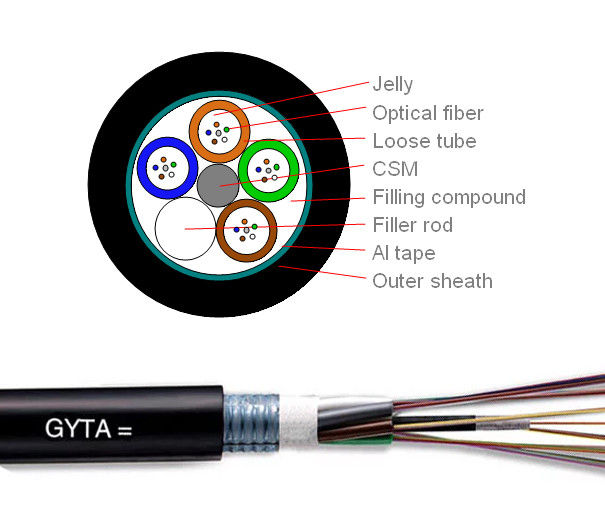

diseño de cables
24 fibras SM.
Alambre de acero como miembro de fuerza central.
Tubos protectores sueltos trenzados en SZ.
El tubo protegido se llenó con compuesto de relleno mientras que el núcleo trenzado se cubrió con cinta de aluminio.
Cubierta exterior del cable PE
Adecuado como: instalación de conductos
24 fibras SM.
Alambre de acero como miembro de fuerza central.
Tubos protectores sueltos trenzados en SZ.
El tubo protegido se llenó con compuesto de relleno mientras que el núcleo trenzado se cubrió con cinta de aluminio.
Cubierta exterior del cable PE
Adecuado como: instalación de conductos
CEI 60793-1, 60793-2, 60794-1
UIT-T G650, G652
| Pantalla multifunción (1310nm) | 9,2 mm±0,4 mm |
| Pantalla multifunción (1550nm) | 10,4 mm ± 0,8 mm |
| Diámetro del revestimiento | 125mm±1mm |
| Diámetro de fibra | 250 ± 15 mm (Color) |
| Error de concentricidad del núcleo/revestimiento | £ 0,6 mm |
| Revestimiento de no circularidad | £ 1,0% |
| Cortar longitud de onda | 1260 libras esterlinas |
| Coeficiente de atenuación | 1310nm: £0.36dB/km |
| 1550nm: £0.22dB/km | |
| Rendimiento de pérdida por flexión de la fibra óptica | £0.05dB |
| Dispersión del modo de polarización | £0.1ps/Ökm |
| Longitud de onda de dispersión cero | 1300 - 1324nm |
| Pendiente de dispersión cero | £0.093ps/(nm2•km) |
| Resistencia a la tracción | 1500N, cumple con IEC 794-1-E1 mientras la tensión de la fibra es ≤0.33% |
| Triturar | 1000N/100mm, conforme a IEC 794-1-E3 |
| Impacto | conforme a IEC 794-1-E4 |
| Doblado repetido | conforme a IEC 794-1-E6 |
| Torsión | conforme a IEC 794-1-E7 |
| flexionando | conforme a IEC 794-1-E8 |
| Pliegue | conforme a IEC 794-1-E10 |
| Codo de cable | conforme a IEC 794-1-E11 |
| Vibración | conforme a IEC 794-1 |
| La penetración del agua | conforme a IEC 794-1-F5B |
| La rigidez dieléctrica de la chaqueta exterior. | conforme a ITU-T Rec.K25 |
| Voltaje de prueba de chispa | El voltaje de prueba de chispa de la cubierta exterior del cable no será inferior a 8 kV CA |
| Abrasión | conforme a IEC 794-1-E2 |
| Prueba de ciclo de temperatura | conforme a IEC 794-1-F1 |
| Código de color de tubo suelto | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Naranja | Verde | Marrón | Pizarra | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rojo | Negro | Amarillo | Violeta | Rosa | Agua |
| Código de color de tubo suelto | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Naranja | Verde | Marrón | Pizarra | Blanco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rojo | Negro | Amarillo | Violeta | Rosa | Agua |
| Elementos | Descripciones | |
| Fibra óptica | G.652 | |
| Miembro de fuerza central | Material | Alambre de acero |
| Diámetro (mm) | 1.45 | |
| tubo suelto | Material | PBT |
Vaina exterior
| Material | EDUCACIÓN FÍSICA |
| Espesor (mm) | 1.6 | |
| Diámetro del cable (mm) | 8.9 | |
| Peso del cable (Kg/km) | 75 | |
| Resistencia a la tracción | Corto plazo(N) | 1500 |
| Largo plazo(N) | 600 | |
| Triturar | Corto plazo (N/10cm) | 1000 |
| Largo plazo (N/10cm) | 300 | |
| Rango de temperatura aplicable | Operación | - 40℃ ~ +70℃ |
| Instalación | - 40℃ ~ +70℃ | |
Radio de curvatura | Almacenamiento& Envío | - 40℃ ~ +70℃ |
| descargado | 10 veces el diámetro exterior | |
| cargado | 20 veces el diámetro exterior | |
El producto está de acuerdo con las instrucciones de EU ROHS
1 embalaje
2 Cada tramo individual de cable se enrollará en un tambor compuesto de soporte de hierro y madera.
3 Cubierto por una lámina protectora de plástico.
4 Sellado por fuertes listones de madera.
5 Longitud del tambor
6 La longitud estándar del tambor es de 3000m±3%;
7 La cantidad total es al menos la cantidad pedida.
8 O se puede entregar de acuerdo con los requisitos de los clientes, pero no más de 4000 m.
9 Marcado de tambor
Nombre del Fabricante;Año y mes de fabricación;Flecha de dirección de balanceo;Flecha indicadora de la posición final exterior del cable;Tipo y tamaño de cable;Número de tambor;Longitud del tambor;Peso bruto/neto;Placa de precaución que indica el método correcto para cargar, descargar y transportar el cable;Otra información del cliente, como el número de contrato,nº de proyecto y destino de entrega. (si es necesario)Documentos de identificación de cablesCertificado calificado de producto;Informe de prueba.
