Solicitud:

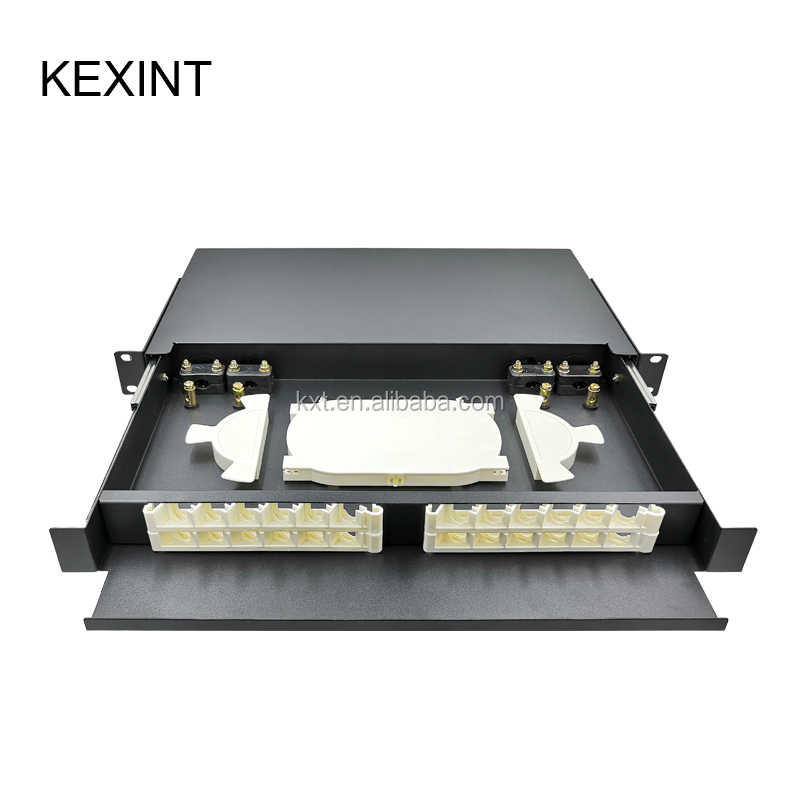

El producto se puede utilizar en el terminal de los cables ópticos, de diferentes tipos y estructuras, cuyo diámetro esté dentro de la bandeja de 18 mm (f).
Características estructurales:
1. Todos los índices de propiedad están de acuerdo con la Norma Nacional YD/T925—1997.
2. El cuerpo hace uso de chapa de acero laminada en frío. Fuerte fuerza adhesiva, artística y duradera.
3. El diseño distintivo de entrada de 1-2 cables y salida de fibra de 1-48 núcleos garantiza flexibilidad.
4. La entrada del cable está sellada con NBR resistente al aceite para mayor flexibilidad. Los usuarios pueden perforar la entrada y la salida.
5. La bandeja de fusión de fibra superpuesta y la unidad de conexión a tierra de aislamiento separada hacen que la disposición de los núcleos, expandiendo la capacidad y la conexión a tierra del cable sea flexible, conveniente y segura.
Especificaciones técnicas principales:
1. Dimensiones (mm): 482 x 240 x 1 U. 2. Peso: 3,7 kg. 3. Radio de bobinado de fibra óptica: ≥40 mm. 4. Pérdida adicional en la bandeja de fibra: ninguna. 5. Longitud de fibra restante en la bandeja: ≥1,6 m.
6. Capacidad de fibra: 48 núcleos. 7. Temperatura de trabajo: -40 °C a +60 °C. 8. Resistencia a la presión lateral: 500 N. 9. Resistencia a impactos: 750 N. 10. Material: Chapa de acero laminada en frío. 12. Capacidad máxima: 24 SC o 48 LC. 14. Grosor: 1,2 mm.
Operaciones:
1. Pele el cable, retire la carcasa exterior e interior, así como el tubo de contacto suelto, y lave la grasa de relleno, dejando entre 1,1 y 1,6 m de fibra y entre 20 y 40 mm de núcleo de acero.
2. Fije la tarjeta de presión del cable y el cable, así como el núcleo de acero de refuerzo del cable.
3. Lleve la fibra a la bandeja de fusión y conexión, fije el tubo de contacto térmico y el tubo fundido a una de las fibras de conexión.
Tras fundir y conectar la fibra, mueva el tubo termocontraíble y el tubo fundido, y fije la varilla de refuerzo de acero inoxidable (o cuarzo). Asegúrese de que el punto de conexión esté en el centro del tubo de la carcasa. Caliente el tubo para unir ambos. Coloque la unión protegida en la bandeja de fibra (cada bandeja tiene capacidad para 12 núcleos).
4. Coloque la fibra izquierda uniformemente en la bandeja de fusión y conexión, y fije la fibra de bobinado con bridas de nailon. Use las bandejas de abajo a arriba. Una vez conectadas todas las fibras, cubra la capa superior y fíjela.
5. Posicione y utilice el cable de tierra de acuerdo con el plan del proyecto.
Lista de embalaje:
1. Cuerpo principal de la caja del terminal: 1 pieza
2. Paño de lija para pulir: 1 pieza
3. Marca de fusión y conexión: 1 pieza
4. Manga termorretráctil: 2 a 24 piezas
5. corbata: 4～24 piezas
Nuestras ventajas:
1. Buena respuesta: Su consulta relacionada con nuestros productos o precios será respondida dentro de las 24 horas.
2.OEM y ODM: Podemos ayudarlo a diseñar o poner su logotipo y nombre de empresa en los productos.
3. Soporte técnico remoto y documentación técnica completa
4.Garantía: 1 año de garantía (Si bien la garantía no se hace responsable de aquellos rotos por violencia o actualizados con otras marcas).
5.Software en inglés, Indicador de inglés
6. Profesional, precio muy competitivo.
7. Gran stock, entrega rápida
Una empresa de alta tecnología especializada en la investigación y el desarrollo de comunicaciones y fabricación de fibra óptica.
