El cableado de cobre es la forma más económica, con menor latencia y menor consumo de energía para interconectar sistemas de alta velocidad. Los cables DAC conectan directamente los subsistemas eléctricos, de ahí el nombre de cables de cobre de conexión directa (DAC). Los cables de cobre DAC se utilizan principalmente en racks internos que conectan servidores de cómputo con subsistemas de almacenamiento dentro de una longitud máxima de 3 metros.
1. Disponible en extremos OSFP, OSFP y QSFP112 de dos puertos.
2. Los DAC ofrecen longitudes de 0,5 m a 2 metros para cables rectos y hasta 3 metros para divisores.
3. El consumo de energía es de 0,1 vatios por extremo.
4. Se utiliza un cable delgado de 30 AWG para longitudes cortas de hasta 1 metro para cables de 800G a 800G.
5. Se utiliza un cable 26 AWG más grueso con más blindaje para cables de 2 a 3 metros y divisores.
Se ofrecen dos cables divisores diferentes de hasta 3 metros para extremos de 4 canales 1:2 400 Gb/s y 2 canales 1:4 200 Gb/s para usar en adaptadores ConnectX-7 y BlueField-3.
7. BlueField-3 utiliza solo QSFP112, y ConnectX-7 se ofrece tanto en QSFP112 como en OSFP
DAC de dos puertos OSFP rectos y divisores con extremos OSFP y QSFP112
¿DAC es cobre o fibra?
Los cables DAC están fabricados con cable coaxial de cobre Twinax blindado y vienen equipados de fábrica con módulos en cada extremo conectados a puertos fijos. Los módulos no se pueden extraer del cable. Por lo tanto, todos los cables DAC se fabrican con una longitud fija. El cable de cobre de alta velocidad ofrece un excelente rendimiento de atenuación, baja latencia y antiinterferencias en transmisiones de banda ancha de alta frecuencia.
¿Para qué se utiliza el cable Twinax?
El cable Twinax de conexión directa se utiliza ampliamente en la interconexión de centros de datos, como dispositivos de almacenamiento SATA, sistemas RADI, routers y switches de núcleo, servidores para Ethernet 10G/40G/100G e InfiniBand. En general, este cable de cobre de conexión directa ofrece una solución rentable y de alto rendimiento para las siguientes situaciones:
• Parte superior del rack (ToR)/Rack adyacente: el cable DAC pasivo o activo es perfecto para ToR más cortos o operaciones de rack a rack con presupuestos rentables.
• Mitad de la fila: los DAC activos pueden ser una mejor solución en esta aplicación, siempre que la distancia de transmisión sea inferior a 15 m.
• Fin de fila: los cables DAC son ideales para las arquitecturas de final de fila siempre que la distancia esté dentro del límite de 15 metros.
Cables DAC más comunes

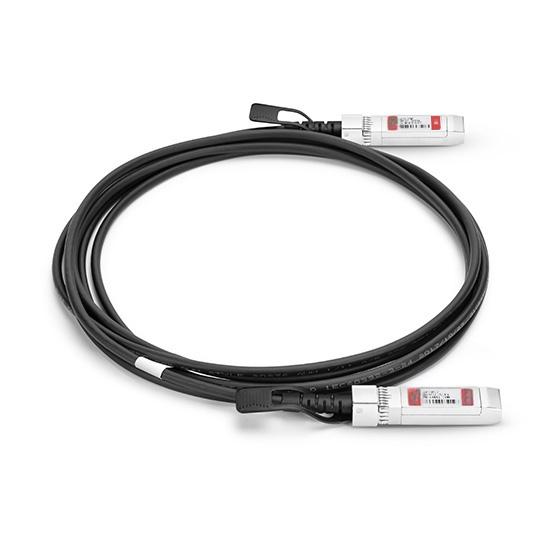

Convertidor-convertidor digital-digital (DAC) SFP+ a SFP+ de 10 G
El DAC 10G SFP+ a SFP+ utiliza conjuntos de cables pasivos de doble eje y se conecta directamente al módulo SFP+. Se caracteriza por su alta densidad, bajo consumo, bajo coste y bajo retardo.

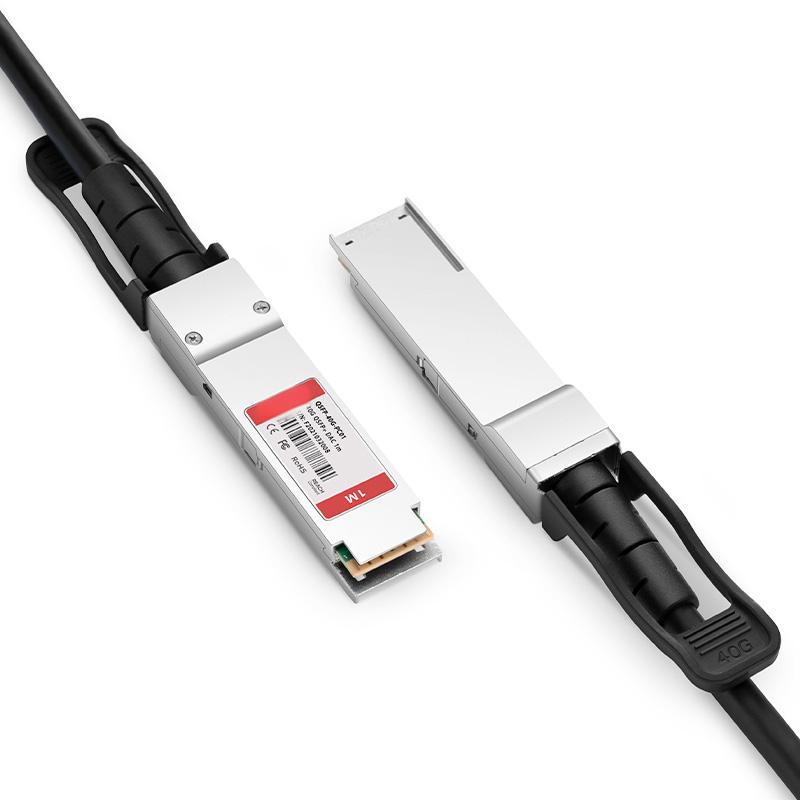

Convertidor-analógico (DAC) QSFP+ a QSFP+ de 40 G
40g QSFP+ a QSFP+ DAC es un cable de cobre de conexión directa de alta velocidad que consta de dos transceptores de fibra 40G QSFP+ y núcleo de cobre, que se utiliza para la interconexión entre puertos 40G QSFP+ a puertos 40G QSFP+ con una distancia de transmisión inferior a 7 m.
Convertidor-análogo de señal SFP28 a SFP28 de 25 G
El DAC SFP28 a SFP28 de 25G ofrece a los clientes capacidad de interconexión de redes Ethernet de alto ancho de banda de 25G. Cumple con el estándar Ethernet IEEE p802.3by y el estándar SFP28 sff-8402, y se utiliza ampliamente en centros de datos y centros de supercomputación.

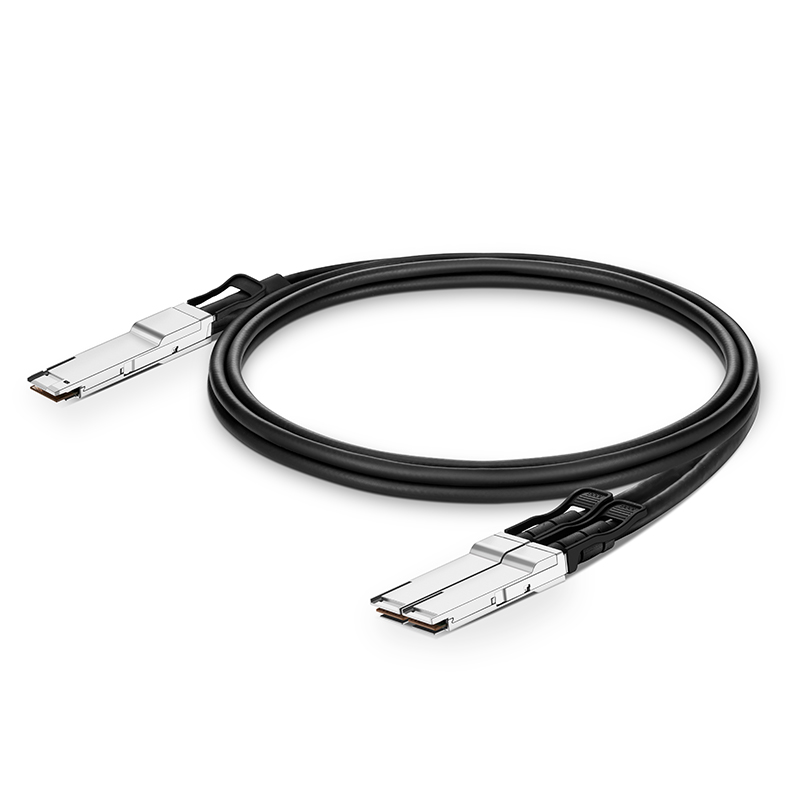

Convertidor-analógico (DAC) QSFP28 a QSFP28 de 100 G
El DAC QSFP28 a QSFP28 de 100 G proporciona interconexión de datos mediante un ancho de banda de 100 G y cuatro canales dúplex. Cumple con el estándar SFF-8436, cada canal admite una velocidad de 25 Gb/s y una agregación de ancho de banda de 100 Gb/s, y se utiliza para la conexión de red Ethernet entre equipos con puertos QSFP28.

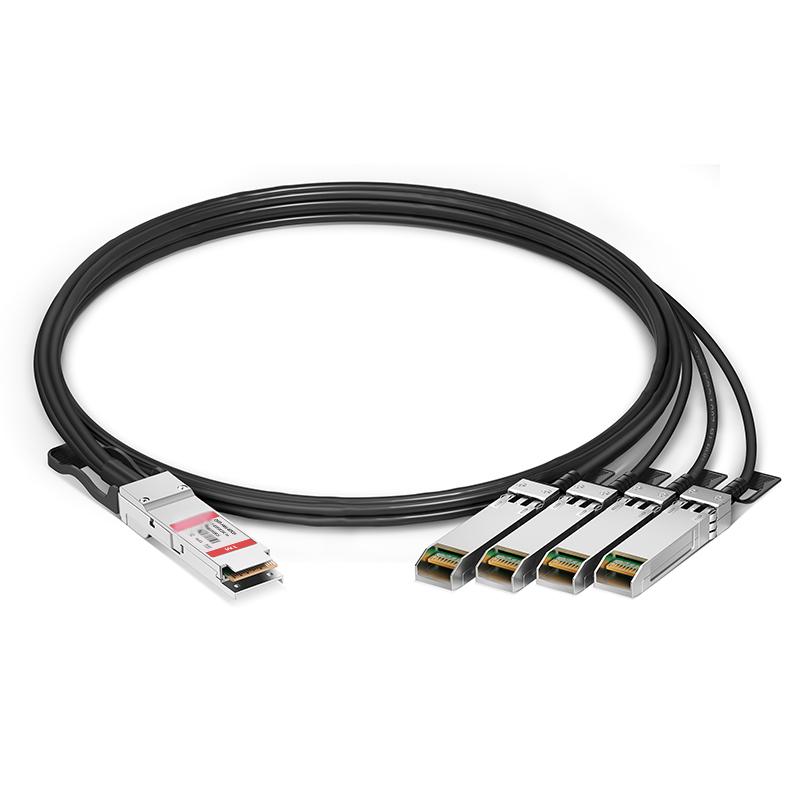

Convertidor D/A de 100 G QSFP28 a 4 SFP28
Un extremo del DAC QSFP28 de 100G a 4×SFP28 cuenta con un puerto QSFP28 de 100G y el otro con cuatro puertos SFP28 de 25G. Cumple con los estándares SFF-8665/SFF-8679, IEEE 802.3bj e Infiniband EDR, y proporciona interconexión de datos a través de un ancho de banda de 100G. Se utiliza ampliamente en escenarios de sistemas en centros de datos o centros de computación de alto rendimiento (HPC).
Convertidor-analógico (DAC) QSFP56 a QSFP56 de 200 G
El cable twinaxial de cobre de conexión directa activa QSFP56 de 200G está diseñado para Ethernet 200GBASE. Es adecuado para enlaces muy cortos y mejora la eficiencia de la red en conexiones de servidores y almacenamiento de centros de datos. Este cable cumple con el estándar IEEE 802.3cd de Ethernet y con QSFP MSA. El cable DAC QSFP56 de 200G de FiberMall se utiliza en Ethernet 200G, InfiniBand HDR, centros de datos y redes de área de almacenamiento.

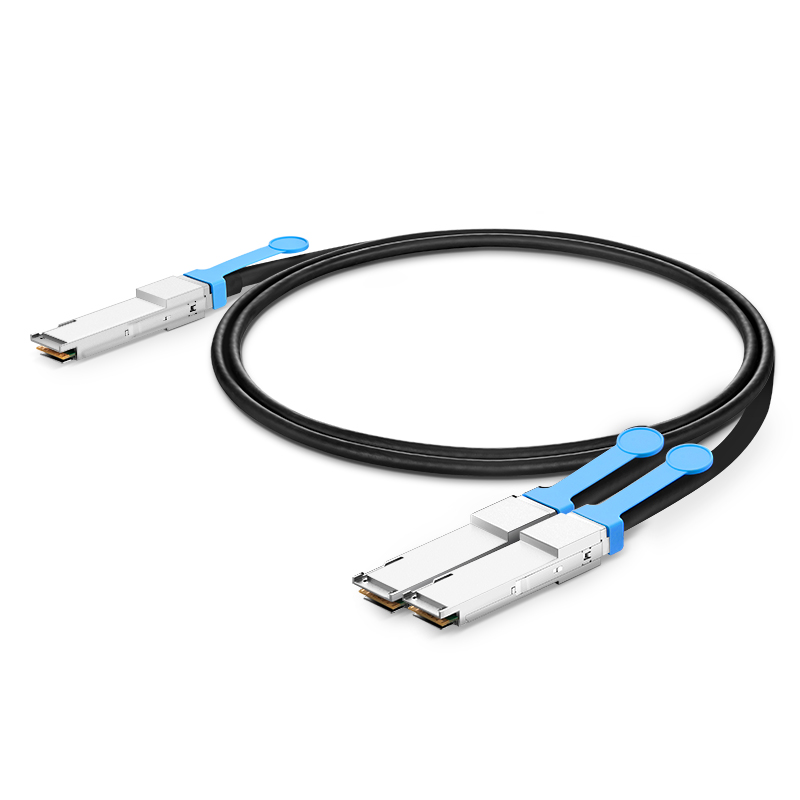

Convertidor D/A de conexión QSFP56 de 200 G a QSFP56 de 2 x 100 G
Los conjuntos AOC (Cable Óptico Activo) de conexión QSFP56 de 200G a 2 x 100G QSFP56 están diseñados para soportar Ethernet de 200G/2 x 100G e InfiniBand HDR/HDR100. Este cable de conexión cumple con los estándares IEEE 802.3cd, SFF-8665 y QSFP56 MSA. Permite conectar un puerto QSFP56 de 200G en un extremo y dos puertos QSFP56 de 100G en el otro, y es apto para enlaces de centros de datos y HPC (Computación de Alto Rendimiento) de hasta 70 m (OM3) o 100 m (OM4/OM5).
Convertidor analógico-digital (DAC) OSFP a OSFP NDR de 400 G
Este cable de conexión directa PAM4 de OSFP a OSFP de 28 AWG permite conectar dos tarjetas de red OSFP NVIDIA ConnectX-7 400G con un DAC OSFP Flat-Top de 400G. Ofrece una velocidad de datos máxima de 400 Gb/s y un conector OSFP FLT a OSFP FLT.
Convertidor DAC OSFP de 400 G a 2 x 200 G OSFP
El cable de cobre de conexión directa (DTA) de 400G OSFP a 2x200G QSFP56 proporciona conectividad confiable para centros de datos en entornos exigentes. Es el segundo enlace más económico, con menor latencia y muy bajo consumo de energía disponible.

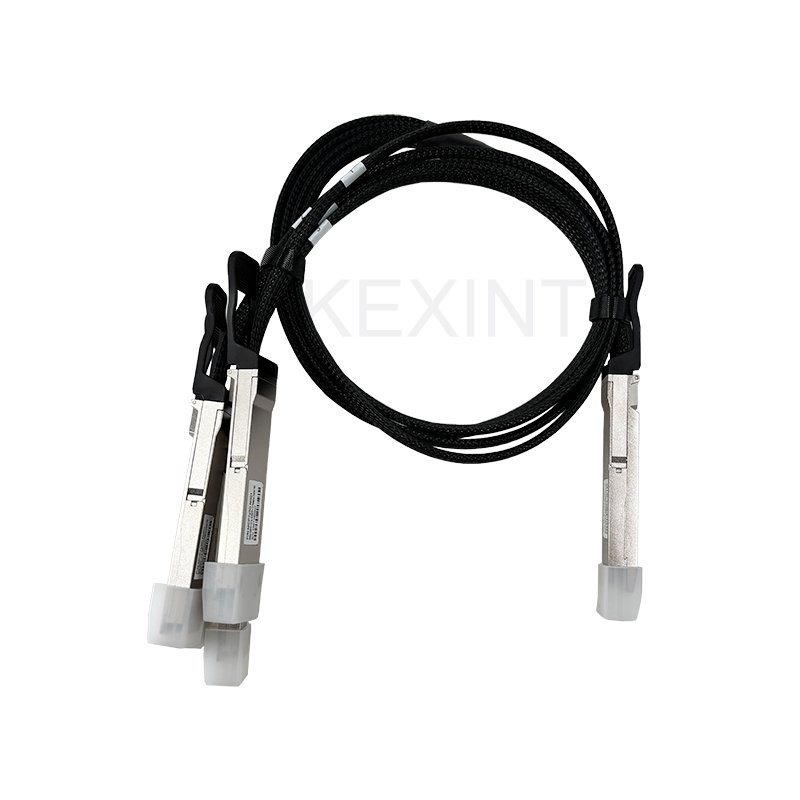

NDR Infiniband de 800 G, puerto doble OSFP a 4 DAC QSFP112 de 200 G
Un cable DAC (cobre de conexión directa) de conexión NDR (sin velocidad de datos) InfiniBand de puerto doble OSFP de 800G a 4 x 200G QSFP112 es un cable de cobre pasivo que permite dividir un solo puerto OSFP de 800 Gigabits por segundo (800G) en cuatro puertos QSFP112 de 200 Gigabits por segundo (200G) para conectividad InfiniBand.
¿Por qué elegir cables DAC en lugar de transceptores ópticos?
1. Alto rendimiento: el DAC es adecuado para el cableado de corta distancia del centro de datos con su fuerte intercambiabilidad del esquema de integración;
2. Ahorro de energía y protección del medio ambiente: El material interno del cable de alta velocidad es cobre, que tiene un buen efecto de disipación de calor natural y las cualidades de ahorro de energía y protección del medio ambiente;
3. Bajo consumo de energía: dado que el cable pasivo no necesita energía, el consumo de energía es casi 0.
4. Bajo costo: Los cables de cobre son mucho más baratos que la fibra, por lo que el uso de cables de alta velocidad puede reducir en gran medida los costos de cableado de todo el centro de datos.
