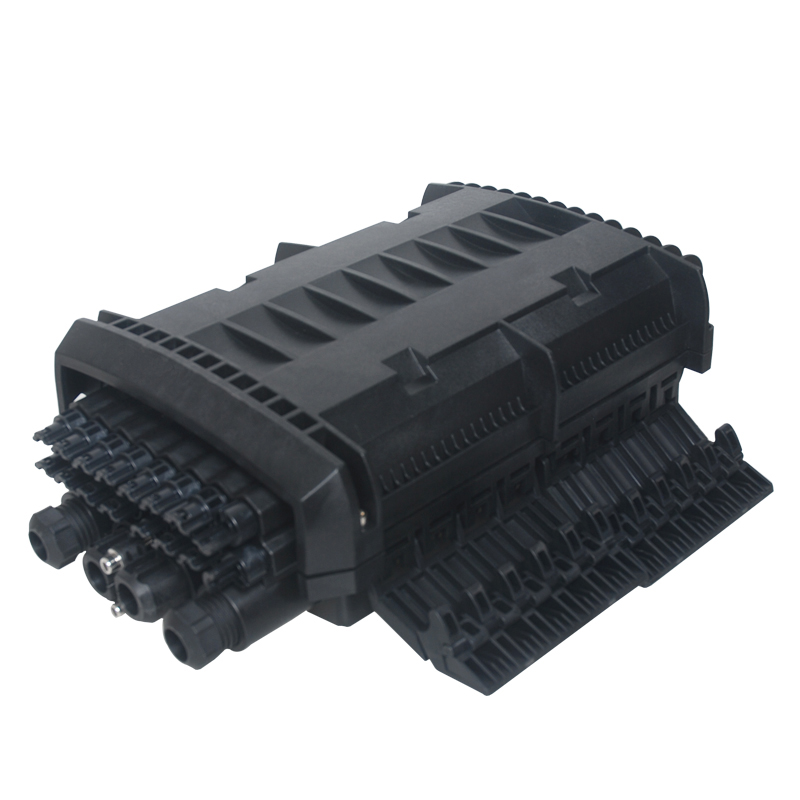

El cierre de terminación de acceso de fibra KXT-C-001 puede albergar hasta 16-24 suscriptores y 96 puntos de empalme como cierre. Se utiliza como cierre de empalme y punto de terminación para que el cable alimentador se conecte con el cable de bajada en el sistema de red FTTx. Integra empalme, división, distribución, almacenamiento y conexión de cables de fibra en una caja de protección sólida.
Información detallada | |||
| Cantidad de fibra óptica: | 24 núcleos 48 núcleos 72 núcleos 96 núcleos | Estándar de sellado: | IP68 |
|---|---|---|---|
| Material: | TTP | Color: | Negro |
| Tamaño: | 385*245*130 | Solicitud: | FTTH |
| Entorno de aplicación: | Cuando se coloca sobre la cabeza, en la tubería, bajo tierra o en el pozo. | Puertos de cable (entrada/salida): | 4 entradas/16 salidas |
| Destacar: | caja empalme de fibra optica,cierre de empalme de cable de fibra óptica | ||
1. Diseño a prueba de agua con nivel de protección IP-68.
2. Integrado con casete de empalme abatible y soporte de adaptador.
3. Prueba de impacto: IK10, fuerza de tracción: 100 N, diseño completamente resistente
4. Toda la placa de metal inoxidable y pernos antioxidantes, tuercas.
5. Control de radio de curvatura de fibra de más de 40 mm.
6. Adecuado para empalmes por fusión o empalmes mecánicos.
7. Se pueden instalar 2 piezas de 1*8 Splitter como opción.
8. Estructura de sellado mecánico y entrada de cables en el medio del vano.
9. Entrada de cable de 16 puertos para cable de bajada.
10. 24 adaptadores para interconexión de cables de bajada.
Configuración:
| Material | Tamaño | Máxima capacidad | Números de adaptador | Peso | Color | |
| Fortalecer Plástico Polímero | A*B*C(mm) 385*245*130 | Empalme 96 Fibras (4bandejas, 24 fibras/bandeja) | Divisor de PLC 2 piezas de 1x8 | 24 piezas de SC | 4,5 kg | Negro |
Aplicaciones:
Instalación de montaje en pared y montaje en poste
Preinstalación FTTH e instalación en campo
Puertos de cable de 4-7 mm adecuados para cable de bajada FTTH para interiores de 2x3 mm y cable de bajada autoportante figura 8 FTTH para exteriores
Accesorios estandar:
Cassette de empalme y herramienta de gestión de cables, tornillos y tuercas de instalación, manguitos de protección,
abrazadera de manguera, tubo de cable, llave, soporte de tapa, sello de goma para entrada de cable.
| S/N | Descripción | Cantidad | Nota |
| 1 | Tapa | 1 | 337 (largo) × 242 (ancho) × 63 (alto) mm. |
| 2 | Base | 1 | |
| 3 | Anillo de sellado | 1 | Sellado de cajas |
| 4 | piezas de sellado | 24 | Sellado de puertos de cable |
| 5 | bandeja de empalme | 4 | Para empalme y almacenamiento de cables |
| 6 | Cubierta de la bandeja de empalme | 1 | |
| 7 | Vendaje de bandeja de empalme | 1 | Fijación de varias bandejas de empalme |
| 8 | Perno de sujeción | 2 | Tapa de fijación y tapa de cierre |
| 9 | Hebilla | 4 | Tapa de fijación y tapa de cierre |
| 10 | Tuercas apretadas | 24 | Sellado de puertos de cable blando |
| 11 | herramienta apretada | 1 | Especial para apretar las tuercas |
| 12 | Panel de fijación de cables | 1 | Fijación de cable sin cortar |
| 13 | Panel de instalación del adaptador | 4 | Un panel adaptador para 6 adaptadores SC simplex |
| 14 | Soporte de bandeja de empalme | 1 | Instale 4 bandejas de empalme |
| 15 | Tapón de la tapa superior | 1 | Límite de cobertura superior |
| S/N | Descripción | Cantidad | Nota |
| dieciséis | Juego de montaje en pared | 1 | Para montaje en pared |
| 17 | Perno de anclaje de expansión | 2 | Partes del kit de montaje en pared |
| 18 | Tornillo hexagonal | 2 | Partes del kit de montaje en pared |
| 19 | Corbata de nailon (3*120mm) | 12 | Cable de fijación |
| 20 | Manguito de fusión (Φ1.0*60mm) | Según los núcleos de fibra. | empalme de cables |
| 21 | tubo de bobina de 0,2 m | 1 | Protege la fibra |
| 22 | Cinta aislante | 1 | Fijación de accesorios |
| 23 | Tubo EVA de 0,5 m | 1 | Proteger la fibra |
| 24 | Secadora | 1 |
| S/N | Descripción | Cantidad | Nota |
| 25 | Kit de montaje en poste | 1 | Para montaje en poste |
| 26 | Válvula | 1 | Prueba de rendimiento de sellado |
Procedimiento de trabajomi
Procedimiento de trabajo del cable sin cortar

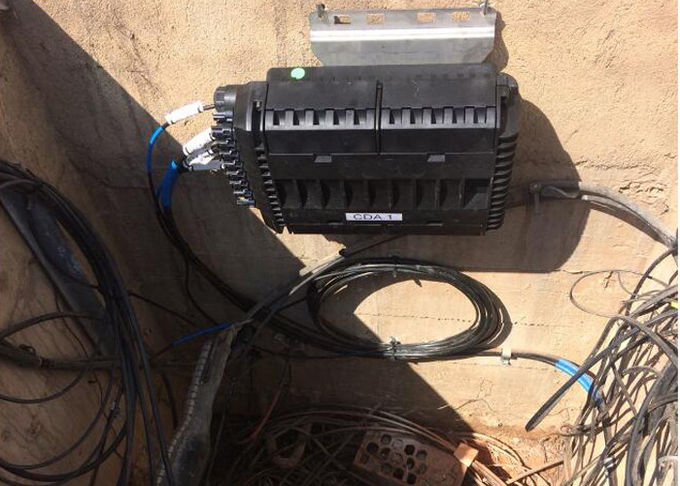

Instalación del producto:
Embalaje, transporte y almacenamiento:
El embalaje de este equipo es a prueba de humedad y terremotos. Los accesorios se empaquetan primero en bolsas de plástico, luego en las cajas con bolsas de plástico para sellar. Hay señales de dirección a prueba de humedad y terremotos fuera de las cajas. No se puede invertir en el transporte y estar libre de rodar cuando se transporta. Cargue con cuidado y evite la colisión. Debe evitar que llueva intensamente antes de la instalación. La temperatura en el transporte debe controlarse entre -35 ℃ y +55 ℃. La acumulación excesiva de mercancías debe almacenarse en las cajas de cartón. La tesorería debe alejarse de la erosión de los equipos de gas corrosivo y la temperatura debe ser inferior a 45 ℃ y superior a -5 ℃, y la temperatura relativa no debe ser alta a largo plazo (generalmente menos del 75 %).
