Cable de tierra aéreo compuesto de fibra óptica (también conocido como cable de tierra aéreo compuesto de fibra). La fibra óptica se coloca en el cable de tierra de la línea aérea de transmisión de alto voltaje para formar una red de comunicación de fibra óptica en la línea de transmisión. Esta estructura tiene la doble función de conexión a tierra y comunicación, y generalmente se denomina cable OPGW.
El cable OPGW está envuelto con alambres metálicos. El cable óptico es más confiable, estable y firme. Debido a la integración del cable de tierra aéreo y el cable óptico, en comparación con el uso de otros cables ópticos, se acorta el período de construcción y se ahorra el costo de construcción. Además, si el OPGW está hecho de alambre de acero revestido de aluminio o alambre de aleación de aluminio, es equivalente a erigir un buen cable de tierra conductor aéreo, lo que puede reducir la corriente de suministro potencial de la línea de transmisión, reducir la sobretensión de frecuencia eléctrica y mejorar la línea de comunicación de la línea eléctrica. Los beneficios de la interferencia y los efectos peligrosos. Debido a que la fibra tiene interferencia antielectromagnética y es liviana, se puede instalar en la parte superior de la torre de la línea de transmisión sin tener en cuenta la posición de montaje óptima y la corrosión electromagnética. Por lo tanto, el OPGW tiene características notables como alta confiabilidad, desempeño mecánico superior y bajo costo. Esta técnica es particularmente adecuada y económica cuando se instalan o reemplazan líneas de tierra existentes.
Información detallada | |||
| Solicitud: | Telecomunicación | Diámetro del cable: | 10,5-15 mm |
| Marca de fibra: | Corning/YOFC/FIBRAHOME | Paquete: | tambor de madera |
| Material conductor: | Aluminio/aleación de aluminio | Temperatura máxima de funcionamiento: | 200°C |
| RTS: | 75-226KN | Material exterior: | Alambres Metálicos |
| Destacar: | cable de fibra blindado,cable de fibra blindado | ||
Característica
1. Buen rendimiento mecánico y de temperatura.
2. Tubo suelto de alta resistencia que es resistente a la hidrólisis.
3. El compuesto especial de relleno de tubos garantiza una protección crítica de la fibra.
4. La estructura compacta especialmente diseñada es buena para evitar que el tubo suelto se encoja
5. Resistencia al aplastamiento y flexibilidad.
6. Alambre de acero utilizado como elemento de fuerza central
7. Compuesto de relleno de tubo suelto 100 % de relleno del núcleo del cable
8.PSP mejora a prueba de humedad
Solicitud
El cable de tierra compuesto de fibra óptica [OPGW] es adecuado para la instalación en nuevas líneas eléctricas con doble función de cable de tierra y comunicación. Especial para instalación en líneas eléctricas de tensión normal y extra alta tensión. OPGW puede reemplazar el cable de tierra convencional de la línea eléctrica antigua con una función de comunicación de fibra cada vez mayor. Conducen la corriente de cortocircuito y proporcionan resistencia a los rayos.
Características
1. Hasta 144 fibras
2. El diámetro y el peso del cable se aproximan con otro cable de tierra. Menos carga adicional a la torre, alta resistencia a la tracción.
3. La excelente tecnología de trenzado de tubos de acero inoxidable hace que las fibras tengan un buen exceso de longitud secundario y permite que las fibras se muevan libremente en el tubo. Lo que mantiene la fibra libre de tensión mientras el cable está sujeto a tensión longitudinal.
4. Las fibras ópticas están protegidas por tubos de acero inoxidable.
5. Excelente seguridad, buen rendimiento de resistencia a balas.
6. El diseño trenzado ACSW, AAW y SST proporciona una combinación de amplio rango de conductividad eléctrica y resistencia a la tracción mecánica.
Especificación técnica
| Modelo de cable | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Número /diámetro (mm) de tubo de acero inoxidable | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Número/diámetro de cable AL (mm) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Número/diámetro del cable ACS (mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diámetro del cable (mm) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Resistencia CC (200C W/km) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| Módulo de elasticidad (Gpa) | 162 | 96.1 | 95,9 | 95.6 | 97.8 |
| coeficiente de térmica lineal expansión (1/℃×10-6) | 12.6 | 17.8 | 17.8 | 17.8 | 17.2 |
| Capacidad de cortocircuito (kA²s) | 24 | 57.3 | 78,9 | 105.8 | 150.4 |
| máx. temperatura de funcionamiento (℃) | 200 | 200 | 200 | 200 | 200 |
| máx. conteo de fibra | 48 | 32 | 48 | 52 | 30 |
La erección de la construcción OPGW debe prestar atención al problema:
La construcción de OPGW es diferente de las hebras de acero ordinarias. Se debe tener cuidado para evitar daños permanentes para evitar el impacto del rendimiento de la fibra en el futuro. Se debe considerar: torsión OPGW, microflexión, presión radial local fuera de la abrazadera y contaminación de la fibra. . Por lo tanto, se deben tomar las siguientes medidas efectivas durante la fase de construcción para resolver:
(1) Evite que OPGW se tuerza
Instale un dispositivo de contrapeso y antitorsión en la placa de rodadura y la abrazadera de apriete;
Utilice poleas especiales de doble ranura;
Máquina antihilos de tensión con doble cabrestante;
(2) Prevenir y reducir la microflexión y el estrés de OPGW
No se permiten ángulos agudos (controle el radio de curvatura mínimo de 500 mm);
El diámetro del disco del cable OPGW no debe ser inferior a 1500 mm;
El diámetro de la polea debe ser más de 25 veces el diámetro de la OPGW, generalmente no menos de 500 mm; el interior de la polea debe tener una junta de nailon o goma para evitar rayar la superficie de la OPGW;
Línea de tracción adecuada y accesorios de pago;
Especifique que la longitud máxima del disco de la OPGW sea de 6000M para evitar que pase el número de poleas;
El ángulo de línea de la línea de descarga continua está limitado a ≤30°. En la sección de tracción de una línea de descarga, el OPGW después de la esquina debe tener forma de "C";
(3) Control de la tensión de recogida:
Máquina tensora hidráulica con dispositivo de tracción y máquina de tracción;
Limitar la velocidad de la línea a ≤ 0,5 m/s;
(4) Prevenir la contaminación de fibra
En la construcción y montaje de OPGW, se debe prestar atención al final del paquete;
Además, antes de que el OPGW llegue al sitio, antes del montaje, después de que se complete el montaje para la conexión de fibra y se complete la construcción de toda la línea, la prueba de aceptación de atenuación de fibra óptica del OPGW debe llevarse a cabo a tiempo.
Resistencia superior a los rayos
• Se necesitan menos cables de aleación de aluminio (AA) para cumplir con las especificaciones eléctricas
• Se pueden usar más cables ACS/de servicio más pesado
• Los cables AA se pueden reemplazar por completo con ACS en algunas aplicaciones
Tubo de núcleo de aluminio extruido
• Buena combinación de resistencia al aplastamiento y la torsión
• El tubo central se puede enrutar de forma segura y fácil a los cierres sin armadura
• Fácil acceso al núcleo óptico Superior
Rendimiento eléctrico
• El tubo central de aluminio aumenta sustancialmente la sección transversal del conductor
• Capacidad de cortocircuito mejorada
Alto rendimiento. Incluso en altos conteos de fibra
• Todas las fibras están alojadas en el tubo central
• Los tubos centrales están disponibles en una amplia gama de diámetros interiores
• Los cables de armadura no se reemplazan con tubos de fibra en diseños de conteo alto

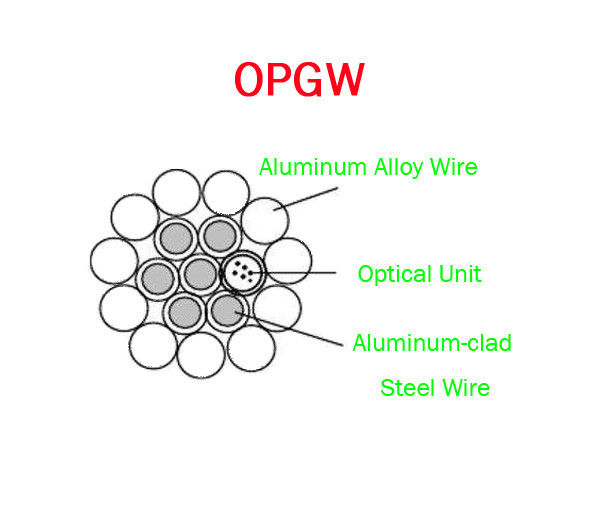

estructura
Paquete y envío:
1. Todos nuestros paquetes de cable de fibra óptica tienen un tambor de madera de exportación.
2. 2~3km/tambor, la dimensión de madera del cable de fibra óptica para exteriores es de 110cm*110cm*71cm, 0.85CBM,
3. Se pueden cargar alrededor de 39 tambores para un 20GP.
También acepte tambores de cable personalizados de los clientes. bienvenido a contactarnos!
