Conexión del sistema de red FTTX de fibra óptica con cierre conjunto multinúcleo de 96 núcleos
Información detallada | |||
| Cantidad de fibra óptica: | 24 núcleos 48 núcleos 72 núcleos 96 núcleos | Estándar de sellado: | IP68 |
|---|---|---|---|
| Material: | TTP | Color: | Negro |
| Tamaño: | 385*245*155 | Solicitud: | FTTH |
| Entorno de aplicación: | Cuando se coloca en altura, en tuberías, bajo tierra o en pozos. | Puertos de cable (entrada/salida): | 4 entradas/24 salidas |
| Destacar: | caja de unión de fibra óptica,cierre de unión de cables de fibra óptica | ||
Cierre de empalme de fibra óptica
Caja de empalme de fibra multinúcleo

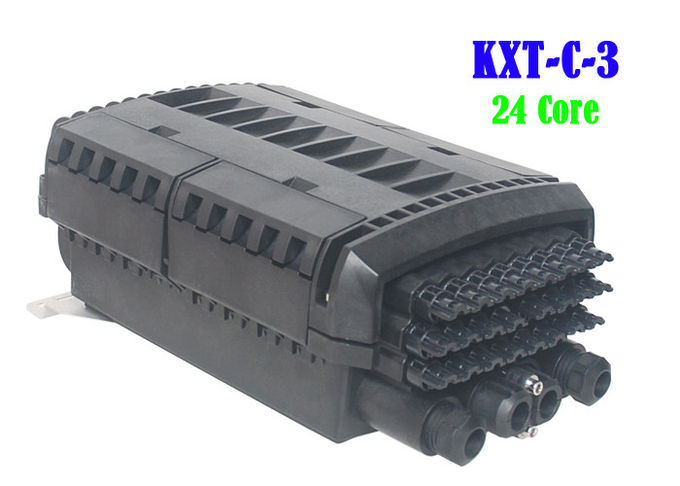

KXT-C-03
Descripción:
El cierre de terminación de acceso a fibra KXT-C-03 puede contener
hasta 16-24 suscriptores y 96 puntos de empalme como cierre.
Se utiliza como cierre de empalme y punto de terminación para
El cable de alimentación para conectar con el cable de caída en FTTx
Sistema de red. Integra empalme y división de fibra,
Distribución, almacenamiento y conexión de cables en un solo sistema
caja de protección.
Características:
1. Resistente al agua diseño con IP-68 Protección nivel.
2. Integrado con solapa hacia arriba empalme casete y adaptador titular.
3. Impact Prueba : IK10 , Tirar Fuerza : 100 N , máxima escabroso diseño
4. Todos inoxidable metal lámina y antioxidante pernos , tuercas .
5. Fibra doblar radio control más que 40 mm.
6. Adecuado para el fusión empalme o mecánico empalme.

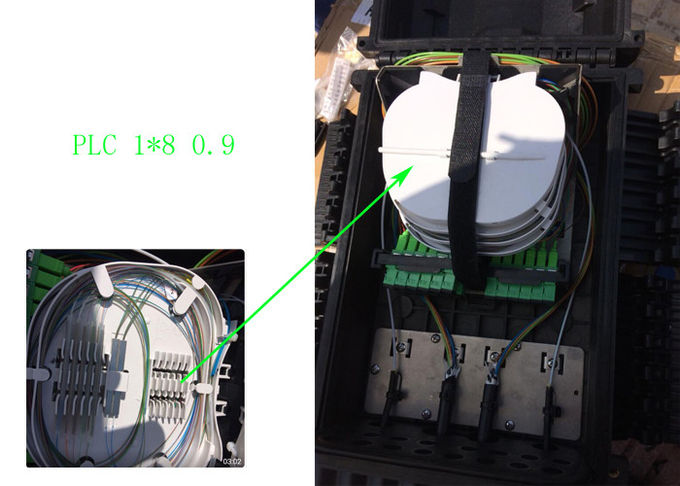

7. 2 piezas de 1*8 Disidente poder ser instalado como un opción.
8. Mecánica caza de focas estructura y tramo medio cable entrada.
9. 16 puertos cable entrada para gota cable.
10. 24 adaptadores para gota cable parcheo.
Configuración
| Material | Tamaño | Capacidad máxima | Números de adaptador | Peso | Color | |
| Fortalecer Plástico polimérico | A*B*C(mm) 385*245*155 | Empalme de 96 fibras (4 bandejas, 24 fibras/bandeja) | Divisor PLC 2 piezas de 1x8 | 24 piezas de SC | 4,5 kilos | Negro |
Aplicaciones

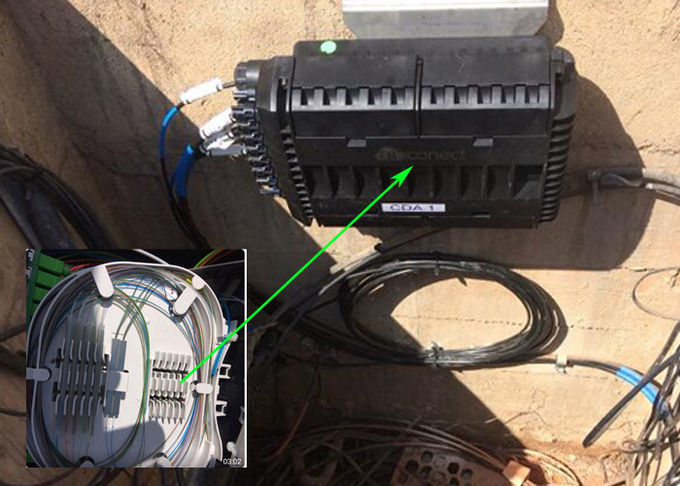

Instalación de montaje en pared y en poste.
Preinstalación y instalación en campo de FTTH
Puertos de cable de 4-7 mm adecuados para cables de conexión FTTH de interior de 2 x 3 mm y cables de conexión FTTH autoportantes de figura 8 para exterior.
Accesorios estándar
Casete de empalme y herramienta de gestión de cables, tuercas y tornillos de instalación, fundas de protección,
Abrazadera de manguera, tubo de cable, abrazadera, soporte de cubierta, sello de goma para entrada de cable.
Lista de piezas
Kits principales
| Número de serie | Descripción | Cantidad | Nota |
| 1 | Tapa | 1 | 337 (largo) × 242 (ancho) × 63 (alto) mm. |
| 2 | Base | 1 | |
| 3 | Anillo de sellado | 1 | Sellado de cajas |
| 4 | piezas de sellado | 24 | Sellado de puertos de cables |
| 5 | Bandeja de empalme | 4 | Para empalme y almacenamiento de cables |
| 6 | Cubierta de la bandeja de empalme | 1 | |
| 7 | Vendaje de bandeja de empalme | 1 | Reparación de varias bandejas de empalme |
| 8 | Perno de fijación | 2 | Fijación de tapa y cubierta de cierre |
| 9 | Hebilla | 4 | Fijación de tapa y cubierta de cierre |
| 10 | Tuercas apretadas | 24 | Sellado de puertos de cables blandos |
| 11 | Herramienta apretada | 1 | Especial para apretar las tuercas |
| 12 | Panel de fijación de cables | 1 | Arreglando un cable sin cortar |
| 13 | Panel de instalación del adaptador | 4 | Un panel adaptador para 6 adaptadores SC simplex |
| 14 | Soporte de bandeja de empalme | 1 | Instalar 4 bandejas de empalme |
| 15 | Tope de cubierta superior | 1 | Limitar la cobertura superior |
Piezas estándar
| Número de serie | Descripción | Cantidad | Nota |
| 16 | Kit de montaje en pared | 1 | Para montaje en pared |
| 17 | Perno de anclaje de expansión | 2 | Partes del kit de montaje en pared |
| 18 | Perno hexagonal | 2 | Partes del kit de montaje en pared |
| 19 | Brida de nailon (3 x 120 mm) | 12 | Cable de fijación |
| 20 | Manguito de fusión (Φ1,0 x 60 mm) | Según los núcleos de fibra. | Empalme de cables |
| 21 | tubo en espiral de 0,2 m | 1 | Proteger la fibra |
| 22 | Cinta aislante | 1 | Fijación accesoria |
| 23 | Tubo de EVA de 0,5 m | 1 | Proteger la fibra |
| 24 | Secador | 1 |
Piezas opcionales
| Número de serie | Descripción | Cantidad | Nota |
| 25 | Kit de montaje en poste | 1 | Para montaje en poste |
| 26 | Válvula | 1 | Prueba del rendimiento del sellado |
Procedimiento de trabajo
Procedimiento de trabajo con cable sin cortar
Instalación del producto
Embalaje, transporte y almacenamiento
Este equipo está embalado a prueba de humedad y terremotos. Los accesorios se embalan primero en plástico.
Bolsas, luego se introducen en cajas con bolsas de plástico para sellar. Hay señales de advertencia de humedad y de terremotos.
Fuera de las cajas.
No se puede voltear durante el transporte y no se puede mover. Cargue con cuidado.
Evite la colisión. Debe protegerlo de la lluvia intensa antes de la instalación. La temperatura en el
El transporte debe controlarse entre -35℃ y +55℃.
La acumulación excesiva de mercancías debe almacenarse en cajas. La tesorería debe mantenerse alejada de...
La erosión del equipo de gas corrosivo y la temperatura deben ser inferiores a 45 ℃ y superiores a -5 ℃, y
La temperatura relativa no debe ser alta a largo plazo (generalmente menos del 75%).
