Cierre de fibra óptica
realidad virtual
  • Detalles de los productos

Información detallada

Cantidad de fibra óptica: 24 núcleos 48 núcleos 72 núcleos 96 núcleos 144 núcleos Estándar de sellado: IP68
Material: MPP Color: Negro
Tamaño: 230*320 Solicitud: FTTH
Entorno de aplicación: Cuando se coloca sobre la cabeza, en la tubería, bajo tierra o en el pozo.
Destacar:

caja de terminación de cable de fibra óptica

,

caja empalme de fibra optica

Descripción del producto

Cable de junta de cierre de empalme de fibra óptica de domo de 24 ~ 144 núcleos mini

24~144 Cierre de empalme de fibra óptica Core Dome Cable de unión mini

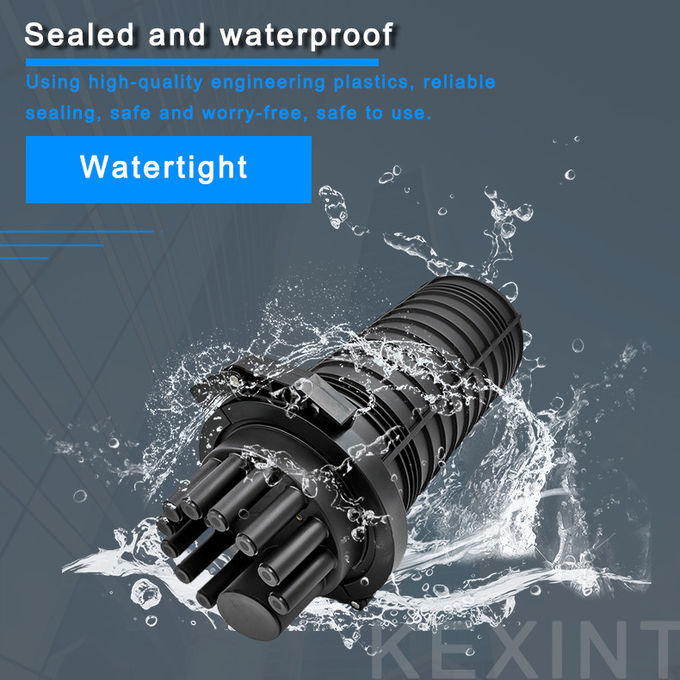

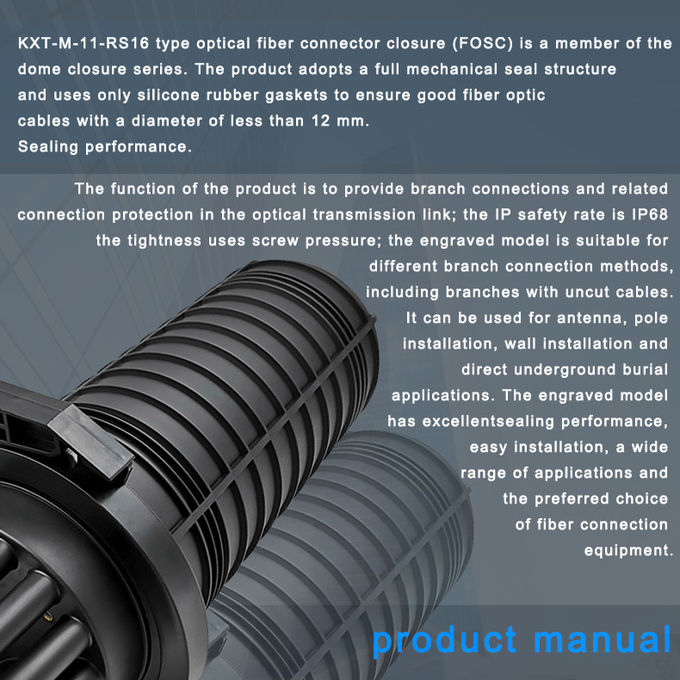

     El tipo de cierre de empalme de fibra óptica (FOSC) KXT-M-11-RS16 es un miembro de la serie de cierre de domo, el producto adopta una estructura de sellado totalmente mecánica, solo usa una junta de sellado de caucho de silicona para garantizar el buen rendimiento de sellado del cable de fibra con el diámetro dentro de 12 mm. La función del producto está en el enlace de transmisión óptica, para proporcionar conexión de derivación y protección de conexión relacionada; la tasa de seguridad IP es IP68; El método de sellado adopta la presión del tornillo; Este modelo es adecuado para diferentes métodos de conexión de derivación, incluida la derivación de cable sin cortar. Se puede utilizar para aplicaciones aéreas, de montaje en poste, de pared y subterráneas. El modelo tiene un rendimiento de sellado excelente, es fácil de instalar, tiene una amplia aplicación y es una opción prioritaria para el equipo de conexión de fibra.


    Solicitud:
   Un tipo de serie de cierre de domo, que se utiliza para la conexión directa durante el proceso de transmisión de fibra óptica y proporciona protección de conexión conjunta, con 6 orificios para cables redondos pequeños y 1 orificio para cables grande; termosellado con funda termorretráctil; Se puede utilizar para instalaciones aéreas, de poste, de pared y enterradas. Con un buen rendimiento de sellado, la instalación simple y la amplia gama de aplicaciones son la mejor opción para la conexión de fibra óptica.

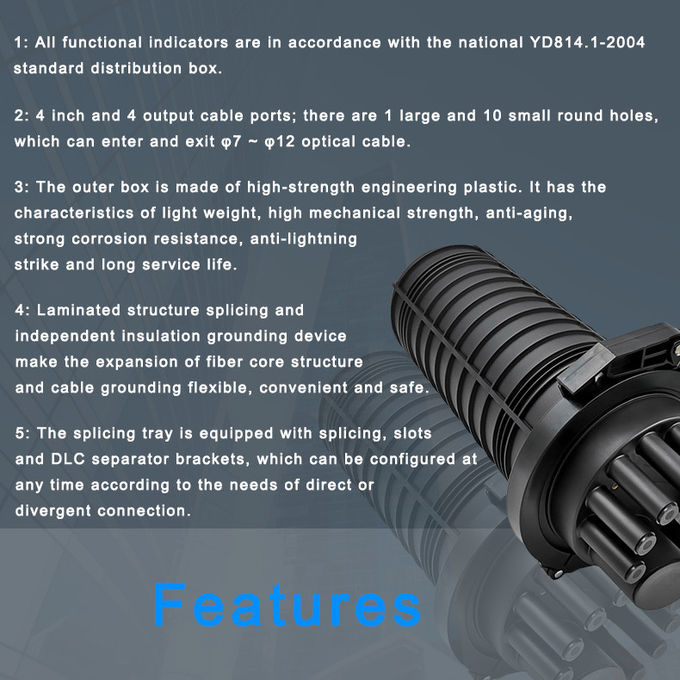

    Característica de producto:
 Todos los indicadores funcionales cumplen con el estándar nacional YD 814.1-2004 para cajas de distribución.
 Puertos de cable de cuatro entradas y cuatro salidas; hay 1 grande y 10 pequeños
orificios circulares, que pueden entrar y salir delΦ7~Φ12 cables ópticos.
 El cuerpo de la caja exterior está hecho de plásticos de ingeniería de alta resistencia. Tiene características de peso ligero, alta resistencia mecánica, antienvejecimiento, fuerte resistencia a la corrosión, resistencia a los rayos y larga vida útil.
 La bandeja de empalme de estructura apilada y el dispositivo de conexión a tierra de aislamiento independiente hacen que la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable sean flexibles, convenientes y seguras.
 La bandeja de empalme está equipada con ranuras de empalme y un soporte de divisor de PLC, que se puede configurar en cualquier momento según las necesidades de conexión directa o divergente.

    Índice técnico:

 Radio de curvatura de la fibra:≥40 mm
 Pérdida adicional del disco óptico:≤ 0.01dB
 Rango de temperatura: - 40°C ~ + 70°C
 Presión antilateral:≥2000N / 10cm
 Resistencia a los golpes:≥20N.m
 Nivel de protección: IP68


    ESPECIFICACIONES DEL PRODUCTO


EscribeKXT-M-11(RS-24)C
TamañoF230*320
Puertos de cable (entrada/salida)5 entradas/6 salidas
Diámetro del cable (mm)F7~F12
Capacidad de la bandeja de empalme24 (núcleo único)
Número máximo de tramos de empalme6
Capacidad máxima del núcleo144 (núcleo único)
Tipo de selladoManguito termorretráctil, caucho de silicona



    PROCESO DE INSTALACIÓN
1. Instalación de cables
① Abra el orificio: vio los puertos de entrada según sea necesario.
② Limpie la cubierta del cable con un paño (alrededor de 1,8 metros)
③ Deslice el cable en la caja a través del orificio.
2. Preparación de cables
① Pele la cubierta del cable, limpie el relleno, corte el núcleo reforzado del cable a una distancia de 75 mm del corte de la cubierta;
② Si se instala un cable blindado, deje una capa de blindaje del cable de aproximadamente 25 mm x 25 mm en el
dirección axial en el corte anular del cable y sujetar el cable blindado;
③ Corte el tubo suelto a 35 mm de la sección anular del cable óptico, retire el aceite del haz de fibra óptica y coloque el tubo de protección de fibra desnuda.
④ Alinee la sección del cable y el extremo del orificio de la base, inserte el núcleo reforzado en el orificio de fijación, apriételo con una tuerca y corte el exceso;
⑤ Si se usa un cable blindado para conectar 2 cables, los cables deben emparejarse de acuerdo con el orden de salida.
3. Sellado de agujeros ovalados
① Limpie la superficie elíptica y la funda del cable con un trozo de papel o paño limpio a una distancia de
100 mm desde el borde del agujero;
② Pula la superficie elíptica y la cubierta del cable con papel de lija, límpielos con un paño;
③ Colóquese el tubo termorretráctil elíptico y marque el cable óptico en el extremo del tubo;
④ haga la segunda marca en el cable a 5 mm del primer marcador;
⑤ Envuelva el cable con papel de aluminio tibio desde la segunda marca;
⑥ Cuando instale el segundo cable, asigne el tubo termocontraíble de acuerdo con el tamaño del cable, inserte la tarjeta de derivación (nota: todas las tarjetas de derivación deben insertarse completamente en el tubo termorretráctil)
⑦ Caliente el tubo termocontraíble con un soplete para que se encoja por todo el soporte y el cable, luego caliente el
clips en ambos lados hasta que el termofusible salga de los dos cables.


4. Instalación de Cable Óptico
① Cada bandeja de empalme admite un máximo de 16 fibras y admite hasta 2 tubos de protección de fibra desnuda en cada lado de la bandeja, marcando cada tubo a una distancia de 15 mm desde el borde de la bandeja de empalme;
② Corte con cuidado el tubo de protección adicional en la marca y asegúrelo a la bandeja con una correa.
5. Conexión y almacenamiento de fibra óptica
① Conecte las fibras correspondientes según sea necesario;
② Recorte la junta de fibra en la ranura de la bandeja de empalme, enrolle la fibra restante en la bandeja;
③ Compruebe si todas las fibras están intactas, luego cubra la tapa transparente y fíjela a la bandeja de empalme.
6. La instalación de la caja.
Coloque la tapa de la caja en la base de la caja. Asegúrese de que el orificio elíptico de la base de la caja esté alineado con la flecha marcada en la tapa de la caja. Utilice el anillo de seguridad para bloquear la tapa de la caja y la base de la caja juntas.

LISTA DE EMPAQUE
manual1 PC
cuerpo de la caja1 juego
conector de poste2 piezas
Tubo termorretráctil (pequeño)10 piezas
Tubo termorretráctil (ovalado)1 PC
Bolsa de empalme (12 uds./bolsa, L≤45 mm)según el tipo
cable de puesta a tierra (L = 120 mm)1 PC
tarjeta de sucursal1 PC
papel de aluminio2 piezas
Aro de manguera de acero inoxidable4 piezas


24 ~ 144 Core Dome Fiber Optic Splice Closure Joint Cable mini 024 ~ 144 Core Dome Fiber Optic Splice Closure Joint Cable mini 124 ~ 144 Core Dome Fiber Optic Splice Closure Joint Cable mini 2
