Cierre de fibra óptica
realidad virtual
  • Detalles de los productos

Información detallada

Cantidad de fibra óptica: 24 núcleos 48 núcleos 72 núcleos 96 núcleos Estándar de sellado: IP68
Material: TTP Color: Negro
Tamaño: 385*245*130 Solicitud: FTTH
Entorno de aplicación: Cuando se coloca sobre la cabeza, en la tubería, bajo tierra o en el pozo. Puertos de cable (entrada/salida): 2 entradas/24 salidas
Destacar:

caja de terminación de cable de fibra óptica

,

caja empalme de fibra optica

Descripción del producto

Oxidación anti del cable de descenso de arriba del recinto de la fibra del recinto de la fibra del soporte de la pared del empalme multifilar

Cierre de empalme de fibra óptica  Caja de empalme de fibra multinúcleo KXT-C-02 Instalación para colgar en la pared y postes





   Fibra KXT-C-02r el cierre de la terminación de acceso es capaz de contener

hasta 16-24 abonados y 96 puntos de empalme como cierre.

Se utiliza como cierre de empalme.re y un punto de terminación para

El cable alimentador para conectar con el cable de bajada en FTTx

sistema de redes. Integra empalme de fibra, división,

distribución, almacenamiento y conexión de cables en un solo sólido

caja de proteccion



Características:



1. Diseño a prueba de agua con nivel de protección IP-68.



2. Integrado con casete de empalme abatible y soporte de adaptador.



3. Prueba de impacto: IK10, fuerza de tracción: 100 N, diseño completamente resistente



4. Toda la placa de metal inoxidable y pernos antioxidantes, tuercas.



5. Control de radio de curvatura de fibra de más de 40 mm.



6. Adecuado para empalmes por fusión o empalmes mecánicos.



7. Se pueden instalar 2 piezas de 1*8 Splitter como opción.



8. Estructura de sellado mecánico y entrada de cables en el medio del vano.



9. Entrada de cable de 16 puertos para cable de bajada.





10. 24 adaptadores para interconexión de cables de bajada.



Configuración:



Material Tamaño Máxima capacidad Números de adaptador Peso Color
Fortalecer
Plástico Polímero
A*B*C(mm)
385*245*130
Empalme 96 Fibras
(4bandejas, 24 fibras/bandeja)
Divisor de PLC
2 piezas de 1x8
24 piezas de SC 4,5 kg Negro

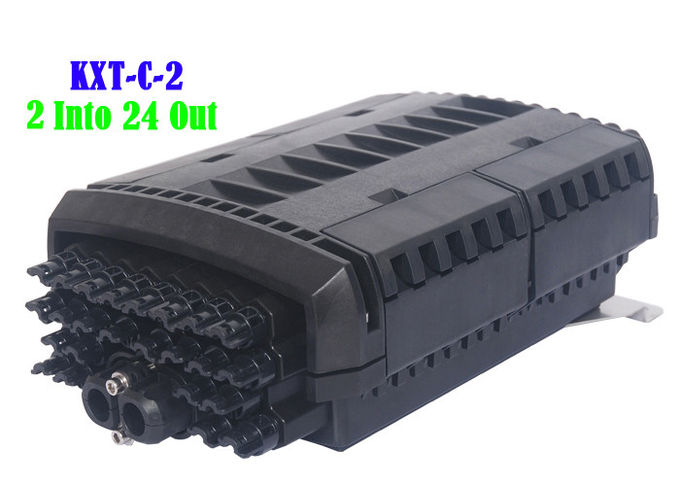

Multicore Splice Wall Mount Fiber Enclosure Overhead Drop Cable Anti Rusting 0



Aplicaciones



Instalación de montaje en pared y montaje en poste



Preinstalación FTTH e instalación en campo



Puertos de cable de 4-7 mm adecuados para cable de bajada FTTH para interiores de 2x3 mm y cable de bajada autoportante figura 8 FTTH para exteriores



EstándarAccesorios



Cassette de empalme y herramienta de gestión de cables, tornillos y tuercas de instalación, manguitos de protección,

abrazadera de manguera, tubo de cable, llave, soporte de tapa, sello de goma para entrada de cable.



Lista de partes

Equipos principales



S/N Descripción Cantidad Nota
1 Tapa 1 337 (L)×242 (ancho)×63 (alto) mm.
2 Base 1
3 Anillo de sellado 1 Sellado de cajas
4 piezas de sellado 24 Sellado de puertos de cable
5 bandeja de empalme 4 Para empalme y almacenamiento de cables
6 Cubierta de la bandeja de empalme 1
7 Vendaje de bandeja de empalme 1 Fijación de varias bandejas de empalme
8 Perno de sujeción 2 Tapa de fijación y tapa de cierre
9 Hebilla 4 Tapa de fijación y tapa de cierre
10 Tuercas apretadas 24 Sellado de puertos de cable blando
11 herramienta apretada 1 Especial para apretar las tuercas
12 Panel de fijación de cables 1 Fijación de cable sin cortar
13 Panel de instalación del adaptador 4 Un panel adaptador para 6 adaptadores SC simplex
14 Soporte de bandeja de empalme 1 Instale 4 bandejas de empalme
15 Tapón de la tapa superior 1 Límite de cobertura superior





Piezas estándar



S/N Descripción Cantidad Nota
dieciséis Juego de montaje en pared 1 Para montaje en pared
17 Perno de anclaje de expansión 2 Partes del kit de montaje en pared
18 Tornillo hexagonal 2 Partes del kit de montaje en pared
19 Corbata de nailon (3*120mm) 12 Cable de fijación
20 Manga de fusión (Φ1,0*60mm) Según los núcleos de fibra. empalme de cables
21 tubo de bobina de 0,2 m 1 Protege la fibra
22 Cinta aislante 1 Fijación de accesorios
23 Tubo EVA de 0,5 m 1 Proteger la fibra
24 Secadora 1



Partes opcionales



S/N Descripción Cantidad Nota
25 Kit de montaje en poste 1 Para montaje en poste
26 Válvula 1 Prueba de rendimiento de sellado





Procedimiento de trabajo

Procedimiento de trabajo del cable sin cortar

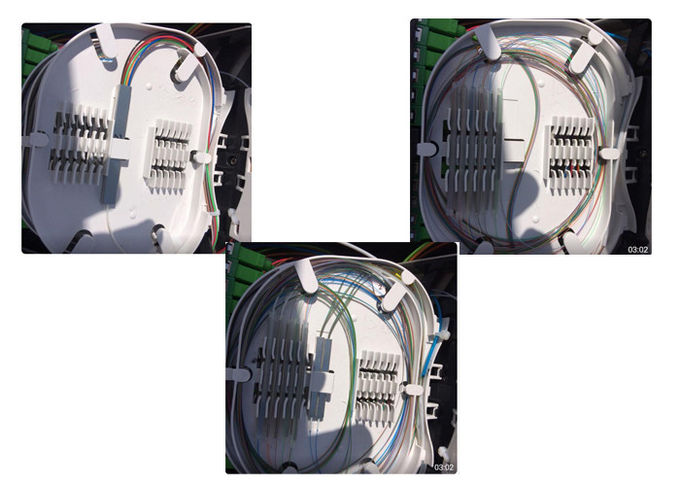

Multicore Splice Wall Mount Fiber Enclosure Overhead Drop Cable Anti Rusting 1

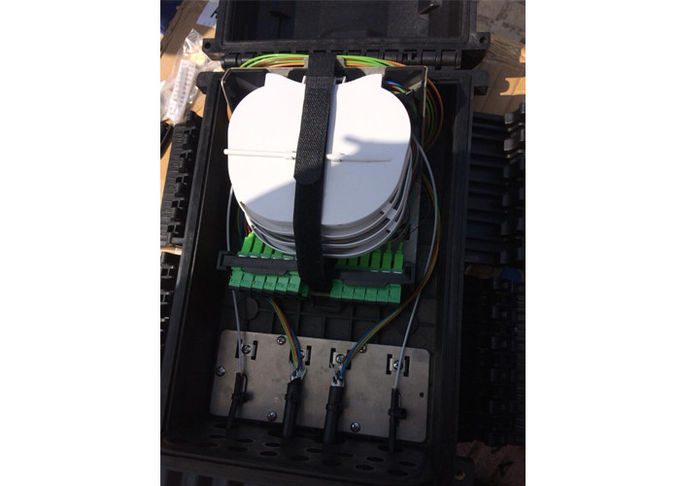

Multicore Splice Wall Mount Fiber Enclosure Overhead Drop Cable Anti Rusting 2

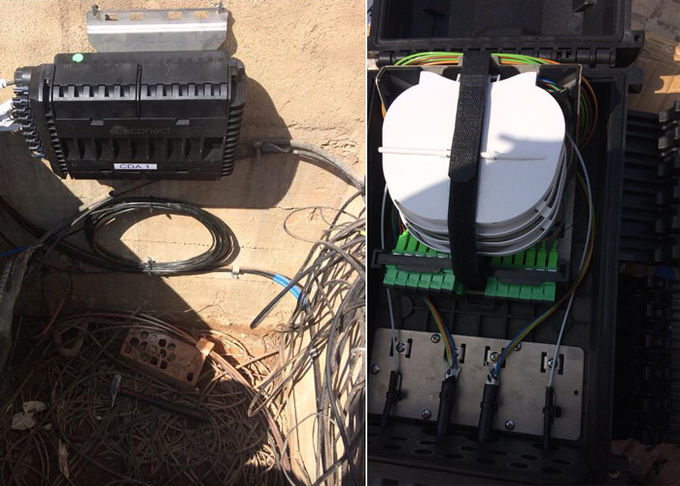

Instalación del producto



Multicore Splice Wall Mount Fiber Enclosure Overhead Drop Cable Anti Rusting 3



Embalaje, transporte y almacenamiento.



   El embalaje de este equipo es a prueba de humedad y terremotos. Los accesorios se embalan primero de plástico.

bolsas, luego en las cajas con bolsas de plástico para sellar. Hay señales de dirección a prueba de humedad y terremotos.

fuera de las cajas.

    Puede’ser invertida en el transporte y estar libre de rodar durante el transporte. Cargue con cuidado y

prevenir la colisión. Debe evitar que llueva intensamente antes de la instalación. La temperatura en el

el transporte debe ser controlado entre-35℃ a +55℃.

   La acumulación excesiva de mercancías debe almacenarse en las cajas de cartón. La tesorería debe alejarse de la

erosión del equipo de gas corrosivo y la temperatura debe ser inferior a 45℃ y superior a -5℃, y

la temperatura relativa no debe ser alta a largo plazo (generalmente menos del 75%).

Multicore Splice Wall Mount Fiber Enclosure Overhead Drop Cable Anti Rusting 4
