Caja de empalme de fibra óptica multinúcleo de 4 entradas y 24 salidas para instalación en pared o poste
Información detallada | |||
| Nombre: | Caja de distribución impermeable IP68 | Tamaño: | 330*260*130 |
|---|---|---|---|
| Material: | Ppc | Capacidad: | 24 núcleos SC o 96 núcleos |
| Color: | Negro | Forma de montaje: | Poste de sujeción para montaje en pared |
| Nivel de impermeabilidad: | IP68 | Modo de instalación: | Instalación de postes y colgadores de pared |
| Número de adaptador: | 24 SC | ||
| Destacar: | caja de unión de fibra óptica,cierre de unión de cables de fibra óptica | ||
Caja de empalme de fibra óptica multinúcleo de 4 entradas y 24 salidas para instalación en pared o poste
La caja de terminación de acceso de fibra KXT-C-03 tiene capacidad para 16-24 suscriptores y 96 puntos de empalme. Se utiliza como caja de empalme y punto de terminación para la conexión del cable de alimentación con el cable de acometida en un sistema de red FTTx. Integra empalme, división, distribución, almacenamiento y conexión de cables de fibra en una sólida caja de protección.
Características:
1. Diseño a prueba de agua con nivel de protección IP-68.

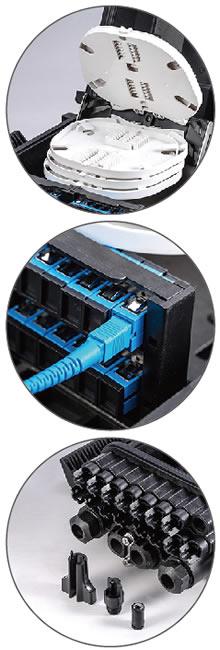

2. Integrado con casete de empalme con solapa y soporte adaptador.
3. Prueba de impacto: IK10, Fuerza de tracción: 100 N, Diseño totalmente resistente.
4. Toda la placa de metal inoxidable y pernos y tuercas antioxidantes.
5. Control del radio de curvatura de la fibra superior a 40 mm.
6. Adecuado para el empalme por fusión o empalme mecánico.

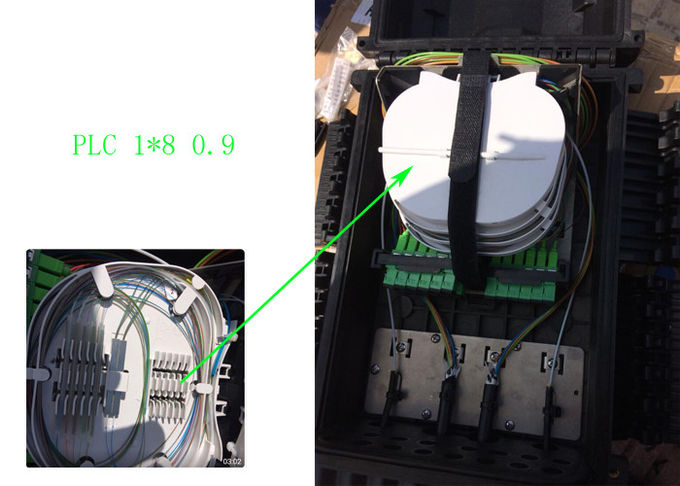

7. Se pueden instalar 2 piezas de divisor 1*8 como opción.
8. Estructura de sellado mecánico y entrada de cables en tramo medio.
9. Entrada de cable de 16 puertos para cable de caída.
10. 24 adaptadores para conexión de cables de conexión.
Configuración:
| Material | Tamaño | Capacidad máxima | Números de adaptador | Peso | Color | |
| Fortalecer Plástico polimérico | A*B*C(mm) 385*245*150 | Empalme de 96 fibras (4 bandejas, 24 fibras/bandeja) | Divisor PLC 2 piezas de 1x8 | 24 piezas de SC | 4,5 kilos | Negro |
Aplicaciones
Instalación de montaje en pared y en poste.
Preinstalación y instalación en campo de FTTH
Puertos de cable de 4-7 mm adecuados para cables de conexión FTTH de interior de 2 x 3 mm y cables de conexión FTTH autoportantes de figura 8 para exterior.
Accesorios estándar
Casete de empalme y herramienta de gestión de cables, tuercas y tornillos de instalación, fundas de protección,
Abrazadera de manguera, tubo de cable, abrazadera, soporte de cubierta, sello de goma para entrada de cable.
Lista de piezas
Kits principales
| Número de serie | Descripción | Cantidad | Nota |
| 1 | Tapa | 1 | 337 (largo) × 242 (ancho) × 63 (alto) mm. |
| 2 | Base | 1 | |
| 3 | Anillo de sellado | 1 | Sellado de cajas |
| 4 | piezas de sellado | 24 | Sellado de puertos de cables |
| 5 | Bandeja de empalme | 4 | Para empalme y almacenamiento de cables |
| 6 | Cubierta de la bandeja de empalme | 1 | |
| 7 | Vendaje de bandeja de empalme | 1 | Reparación de varias bandejas de empalme |
| 8 | Perno de fijación | 2 | Fijación de tapa y cubierta de cierre |
| 9 | Hebilla | 4 | Fijación de tapa y cubierta de cierre |
| 10 | Tuercas apretadas | 24 | Sellado de puertos de cables blandos |
| 11 | Herramienta apretada | 1 | Especial para apretar las tuercas |
| 12 | Panel de fijación de cables | 1 | Arreglando un cable sin cortar |
| 13 | Panel de instalación del adaptador | 4 | Un panel adaptador para 6 adaptadores SC simplex |
| 14 | Soporte de bandeja de empalme | 1 | Instalar 4 bandejas de empalme |
| 15 | Tope de cubierta superior | 1 | Limitar la cobertura superior |
Piezas estándar
| Número de serie | Descripción | Cantidad | Nota |
| 16 | Kit de montaje en pared | 1 | Para montaje en pared |
| 17 | Perno de anclaje de expansión | 2 | Partes del kit de montaje en pared |
| 18 | Perno hexagonal | 2 | Partes del kit de montaje en pared |
| 19 | Brida de nailon (3 x 120 mm) | 12 | Cable de fijación |
| 20 | Manguito de fusión (Φ1,0 x 60 mm) | Según los núcleos de fibra. | Empalme de cables |
| 21 | tubo en espiral de 0,2 m | 1 | Proteger la fibra |
| 22 | Cinta aislante | 1 | Fijación accesoria |
| 23 | Tubo de EVA de 0,5 m | 1 | Proteger la fibra |
| 24 | Secador | 1 |
Piezas opcionales
| Número de serie | Descripción | Cantidad | Nota |
| 25 | Kit de montaje en poste | 1 | Para montaje en poste |
| 26 | Válvula | 1 | Prueba del rendimiento del sellado |
Procedimiento de trabajo
Procedimiento de trabajo con cable sin cortar

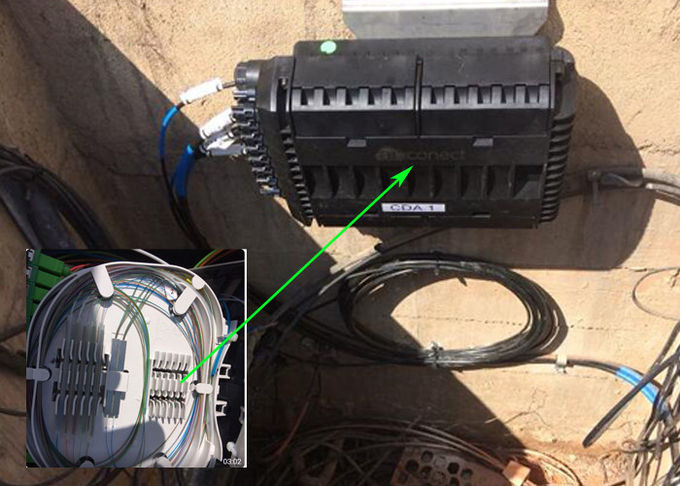

Instalación del producto
Embalaje, transporte y almacenamiento
Este equipo está embalado a prueba de humedad y terremotos. Los accesorios se embalan primero en plástico.
Bolsas, luego se introducen en cajas con bolsas de plástico para sellar. Hay señales de advertencia de humedad y de terremotos.
Fuera de las cajas.
No se puede voltear durante el transporte y no se puede mover. Cargue con cuidado.
Evite la colisión. Debe protegerlo de la lluvia intensa antes de la instalación. La temperatura en el
El transporte debe controlarse entre -35℃ y +55℃.
La acumulación excesiva de mercancías debe almacenarse en cajas. La tesorería debe mantenerse alejada de...
La erosión del equipo de gas corrosivo y la temperatura deben ser inferiores a 45 ℃ y superiores a -5 ℃, y
La temperatura relativa no debe ser alta a largo plazo (generalmente menos del 75%).
|
 | Todas las bandejas están articuladas en un lado, el funcionamiento independiente de una bandeja no afecta a las demás. |
| Plug and play, respuesta rápida para nuevos suscriptores. | |
| 1 puerto para cable sin cortar Ф10 ~ 17,5 mm. 2 puertos de derivación para cable Ф10-7,5 mm. 1 salida de 6 cables (aplicable para cable blando de 2 x 3 mm o cable redondo de Ф3-8 mm). |
| CONSEJO DE COMPRA |
| 380×245×130 mm | 4,0-4,5 kg | 385×245×150 mm (1 pieza) | 540×410×490 mm (4 piezas) |
