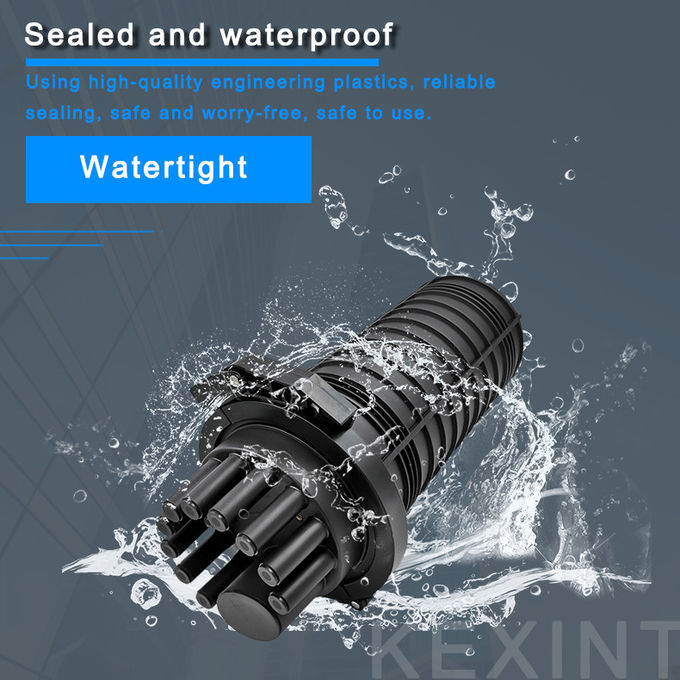

Caja de fibra óptica de 144 núcleos Cierre de cúpula para exteriores MINI resistente al agua IP68
1.Solicitud
Un tipo de serie de cierre de domo, que se utiliza para la conexión directa durante el proceso de transmisión de fibra óptica y proporciona protección de conexión conjunta, con 6 orificios para cables redondos pequeños y 1 orificio para cables grande; termosellado con funda termorretráctil; Se puede utilizar para instalaciones aéreas, de poste, de pared y enterradas. Con un buen rendimiento de sellado, la instalación simple y la amplia gama de aplicaciones son la mejor opción para la conexión de fibra óptica.

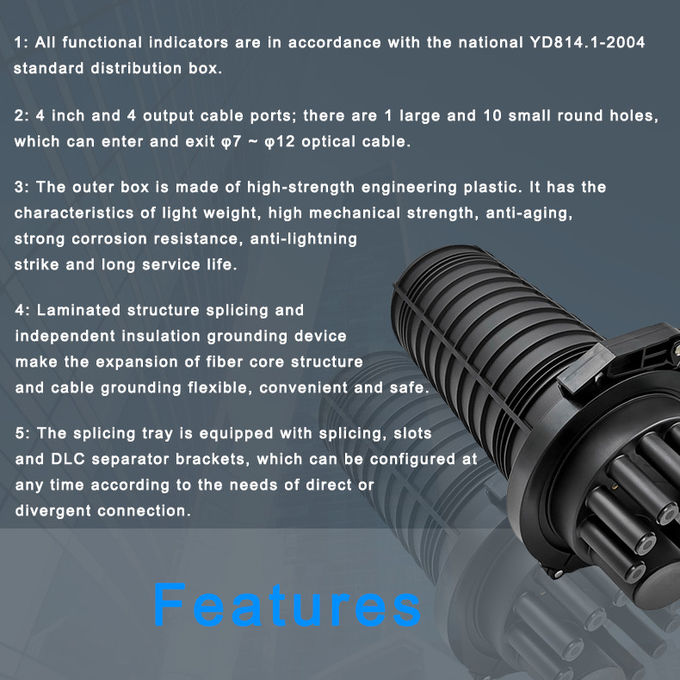

2.ProductoRasgo
* Todos los indicadores funcionales cumplen con el estándar nacional YD 814.1-2004 para cajas de distribución.
* Puertos de cable de cuatro entradas y cuatro salidas; hay 1 agujeros circulares grandes y 10 pequeños, que pueden entrar y salir delΦ7~Φ12 cables ópticos.

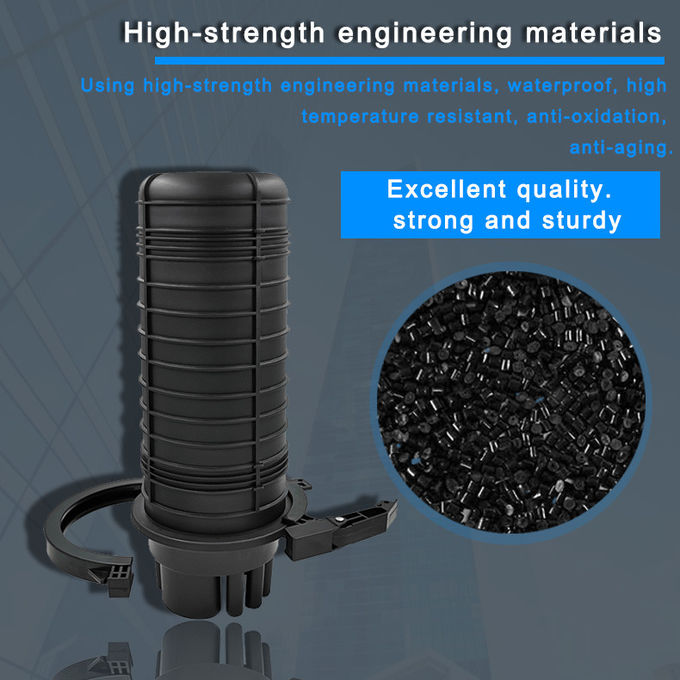

* El cuerpo de la caja exterior está hecho de plásticos de ingeniería de alta resistencia. Tiene características de peso ligero, alta resistencia mecánica, antienvejecimiento, fuerte resistencia a la corrosión, resistencia a los rayos y larga vida útil.
* La bandeja de empalme de estructura apilada y el dispositivo de conexión a tierra de aislamiento independiente hacen que la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable sean flexibles, convenientes y seguras.
* La bandeja de empalme está equipada con ranuras de empalme y un soporte de divisor de PLC, que se puede configurar en cualquier momento según las necesidades de conexión directa o divergente.
3. Índice técnico
* Radio de curvatura de la fibra:≥40 mm
* Pérdida adicional del disco óptico:≤ 0.01dB
* Rango de temperatura: - 40°C ~ + 70°C
* Presión anti lateral:≥2000N / 10cm
* Resistencia a los golpes:≥20N.m
* Nivel de protección: IP65
ESPECIFICACIONES DEL PRODUCTO

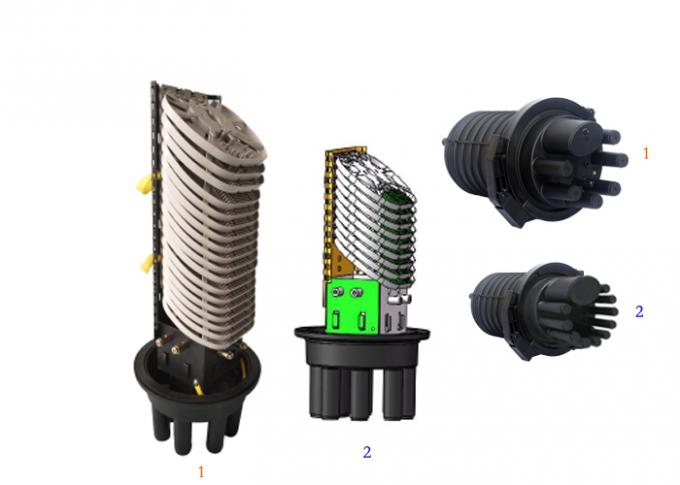

| Escribe | KXT-M11(RS16)-288 | KXT-M11(RS-16)-144 |
| Tamaño (mm) | ￠230 * 440 | ￠230 * 32 |
| tipo de divisor | 1:4 (2 piezas)/1:8 (1 pieza) | 1:4 (2 piezas)/1:8 (2 piezas) |
| Diámetro del cable (mm) | 7~12 | 7~12 |
| Capacidad de la bandeja de empalme | 16 (núcleo único) | 16 (núcleo único) |
| Cantidad máxima de bandeja de empalme | 18 | 9 |
| máxima capacidad | 288 (núcleo único) | 144 (núcleo único) |
| Tipo de sellado | tubo termorretráctil, caucho de silicona | tubo termorretráctil, caucho de silicona |
INSTALACIÓNPROCESO
1.Cableinstalación
① Abra el orificio: vio los puertos de entrada según sea necesario.
② Limpie la cubierta del cable con un paño (alrededor de 1,8 metros)
③ Deslice el cable en la caja a través del orificio.
2.Cablepreparación
① Pele la cubierta del cable, limpie el relleno, corte el núcleo reforzado del cable a una distancia de 75 mm delcorte de vaina;
② Si se instala un cable blindado, deje una capa de blindaje del cable de aproximadamente 25 mm x 25 mm en eldirección axial en el corte anular del cable y sujetar el cable blindado;
③ Corte el tubo suelto a 35 mm de la sección anular del cable óptico, retire el aceite delHaz de fibra óptica, ponte el tubo de protección de fibra desnuda.
④ Alinee la sección del cable y el extremo del orificio de la base, inserte el núcleo reforzado en el orificio de fijación, aprietecon una nuez y cortar el exceso;
⑤ Si se utiliza un cable blindado para conectar 2 cables, los cables deben emparejarse de acuerdo con elorden de salida.
3.Ovalagujerosellando
① Limpie la superficie elíptica y la funda del cable con un trozo de papel o paño limpio a una distancia de 100 mm del borde del orificio;
② Pula la superficie elíptica y la cubierta del cable con papel de lija, límpielos con un paño;
③ Colóquese el tubo termorretráctil elíptico y marque el cable óptico en el extremo del tubo;
④ haga la segunda marca en el cable a 5 mm del primer marcador;
⑤ Envuelva el cable con papel de aluminio tibio desde la segunda marca;
⑥ Cuando instale el segundo cable, asigne el tubo termocontraíble de acuerdo con el tamaño del cable, inserte la tarjeta de derivación (nota: todas las tarjetas de derivación deben insertarse completamente en el tubo termorretráctil)
⑦ Caliente el tubo termorretráctil con un soplete para que se encoja por todo el soporte y el cable, luego caliente los clips en ambos lados hasta que el termofusible fluya por los dos cables.
4. Instalación de Cable Óptico
① Cada bandeja de empalme admite un máximo de 16 fibras y admite hasta 2 tubos de protección de fibra desnuda en cada lado de la bandeja, marcando cada tubo a una distancia de 15 mm desde el borde de la bandeja de empalme;
② Corte con cuidado el tubo de protección adicional en la marca y asegúrelo a la bandeja con una correa.
5. Conexión y almacenamiento de fibra óptica
① Conecte las fibras correspondientes según sea necesario;
② Recorte la junta de fibra en la ranura de la bandeja de empalme, enrolle la fibra restante en la bandeja;
③ Compruebe si todas las fibras están intactas, luego cubra la tapa transparente y fíjela a la bandeja de empalme.
6. La instalación de la caja.
Coloque la tapa de la caja en la base de la caja. Asegúrese de que el orificio elíptico de la base de la caja esté alineado con la flecha marcada en la tapa de la caja. Utilice el anillo de seguridad para bloquear la tapa de la caja y la base de la caja juntas.
