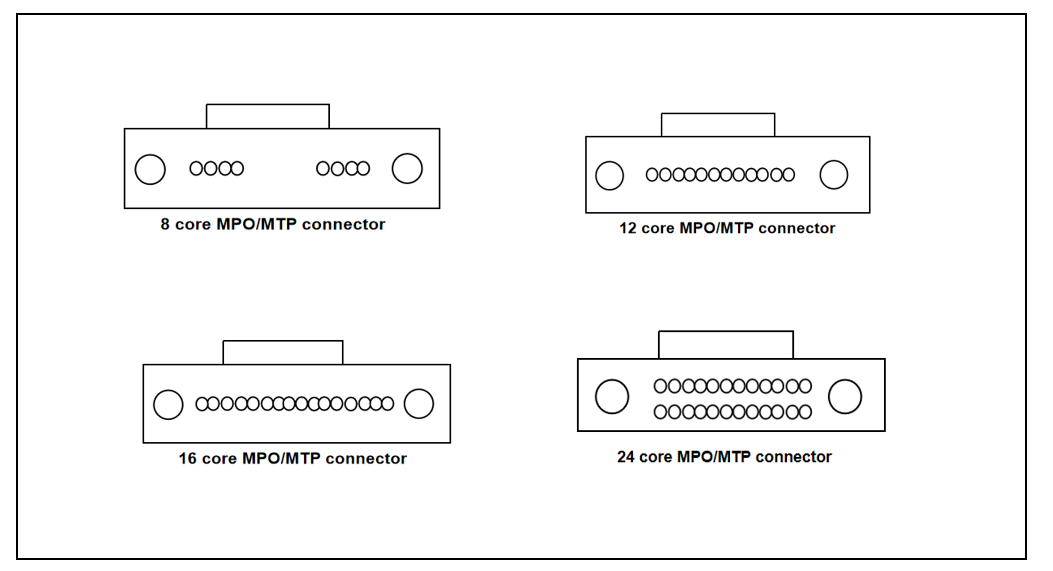

1. ¿Qué cantidad de núcleos está disponible para MPO/MTP?
Actualmente, los componentes terminados en conectores MPO de la fábrica Shenzhen Kexint admiten de 6 a 144 fibras ópticas, siendo los conectores MPO de 8 núcleos y de 24 núcleos los más comunes. Según las normas IEC-61754-7 y EIA/TIA-604-5 (FOCIS 5), normalmente se disponen 12 fibras ópticas en una fila, y un mismo conector MPO puede admitir una o más filas. Dependiendo del número de núcleos, el conector se clasifica como de una sola fila (12 núcleos) o de varias filas (24 núcleos o más). Para latiguillos de fibra óptica MPO-MPO de 40G, se suelen utilizar férulas multimodo MPO de 12 núcleos; para latiguillos de fibra óptica MPO-MPO de 100G, se suelen utilizar férulas MPO de 24 núcleos. Actualmente, existen en el mercado 16 tipos de matrices de fibra óptica de una sola fila, que pueden dividirse en múltiples filas para formar 32 núcleos o más. Los conectores de fibra óptica MPO de 16/32 núcleos se convertirán en la mejor solución para la transmisión de baja latencia y ultra alta velocidad en la red 400G de próxima generación.
2. Conector macho y hembra para MPO/MTP
Conectores MPO/MTP macho y hembra. El conector de fibra óptica MPO/MTP consta de fibras ópticas, revestimientos, componentes de acoplamiento, anillos metálicos, pines (pins), tapas antipolvo, etc. Los pines se dividen en dos tipos: macho y hembra. El conector macho tiene dos pines, mientras que el conector hembra no tiene ninguno. La conexión entre los conectores MPO/MTP se realiza mediante una alineación precisa de los pines. Los dos conectores MPO/MTP que se conectan entre sí deben ser uno macho y uno hembra.
3.Polaridad MPO/MTP

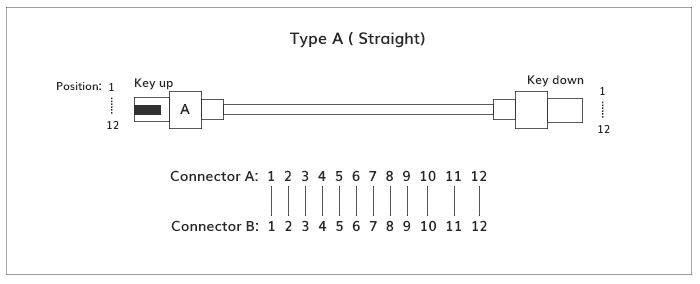

Tipo A (Directo): La posición de los núcleos de fibra en ambos extremos del cable de conexión es la misma; es decir, 1 en un extremo corresponde a 1 en el otro, y 12 en un extremo corresponde a 12 en el otro. La orientación de los pines de conexión en ambos extremos es opuesta: con el pin hacia arriba, el pin hacia abajo.
Tipo B (Tipo entrelazado): Las posiciones de los núcleos de fibra en ambos extremos del puente son opuestas; es decir, el núcleo 1 de un extremo corresponde al núcleo 12 del otro, y viceversa. La orientación de los pines de conexión es la misma en ambos extremos: hacia arriba corresponde a arriba y hacia abajo a abajo. Tipo C (Tipo de pares entrelazados): En los puentes MPO de tipo C, las posiciones de los pares adyacentes de núcleos de fibra están cruzadas. Es decir, el núcleo 1 de un extremo corresponde al núcleo 2 del otro, y el núcleo 12 de un extremo corresponde al núcleo 11 del otro. La orientación de los pines de conexión también es opuesta: hacia arriba corresponde a abajo.

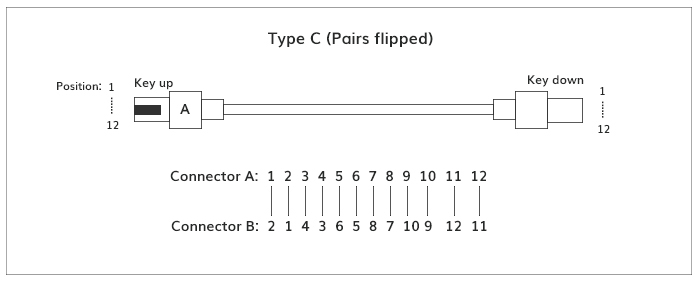

Tipo C (Par Intercalado): En los jumpers MPO de Tipo C, las posiciones de los pares adyacentes de núcleos de fibra están cruzadas. Es decir, el núcleo de fibra 1 en un extremo corresponde al núcleo de fibra 2 en el otro, y el núcleo de fibra 12 en un extremo corresponde al núcleo de fibra 11 en el otro. La orientación de los pines de conexión en ambos extremos también es opuesta: con el pin hacia arriba, el pin hacia abajo.
