144 core dome fiber optic splice closure, 24-144core dome optical joint cable.

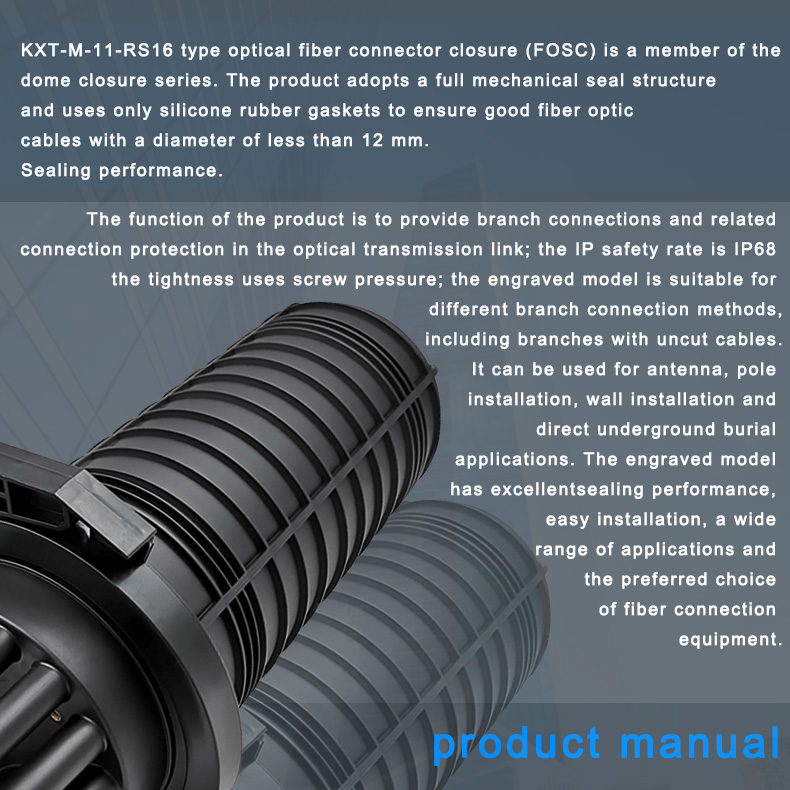

KXT-M-11-RS16 Uri ng Fiber Optic Splice Closure (FOSC) ay isang miyembro ng serye ng pagsasara ng DOME, ang produkto ay gumagamit ng ganap na mekanikal na istraktura ng sealing, gamit lamang ang silicone rubber sealing gasket upang matiyak ang mahusay na pagganap ng fiber cable na may diameter sa loob ng 12mm. Ang pag-andar ng produkto ay nasa optical transmission link, upang magbigay sa pamamagitan ng, branching connection at kaugnay na pagkonekta proteksyon; Ang rate ng kaligtasan ng IP ay IP68; siya sealing paraan adopts tornilyo presyon; Ang modelong ito ay angkop para sa iba't ibang mga paraan ng koneksyon sa sangay, kabilang ang sumasanga ng hindi pinutol na cable. Maaaring gamitin ito para sa aerial, pole-mounting, wall-mounting at underground application. Ang modelo ay mahusay sa pagganap ng sealing, madali para sa pag-install, malawak na application at ang naunang pagpili ng kagamitan sa koneksyon ng hibla.
Paglalarawan ng Produkto:

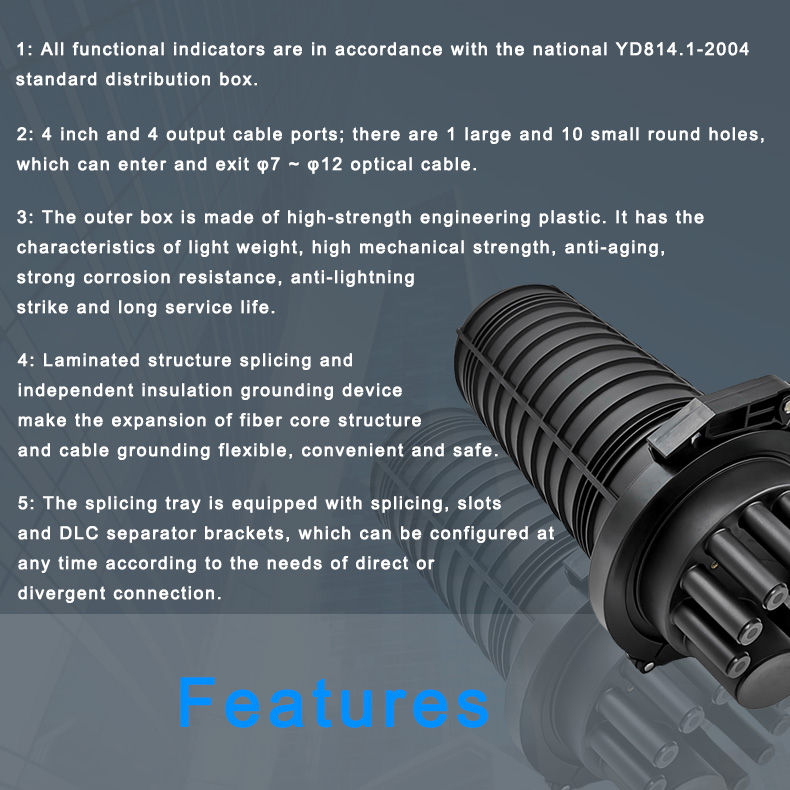

Ang lahat ng mga tagapagpahiwatig ng functional ay nakabatay sa pamantayan ng National YD 814.1-2004 para sa kahon ng pamamahagi.
four-in at four-out cable port; Mayroong 1 malaki at 10 maliit
Circular holes, na maaaring pumasok at lumabas sa φ7 ~ φ12 optical cable.

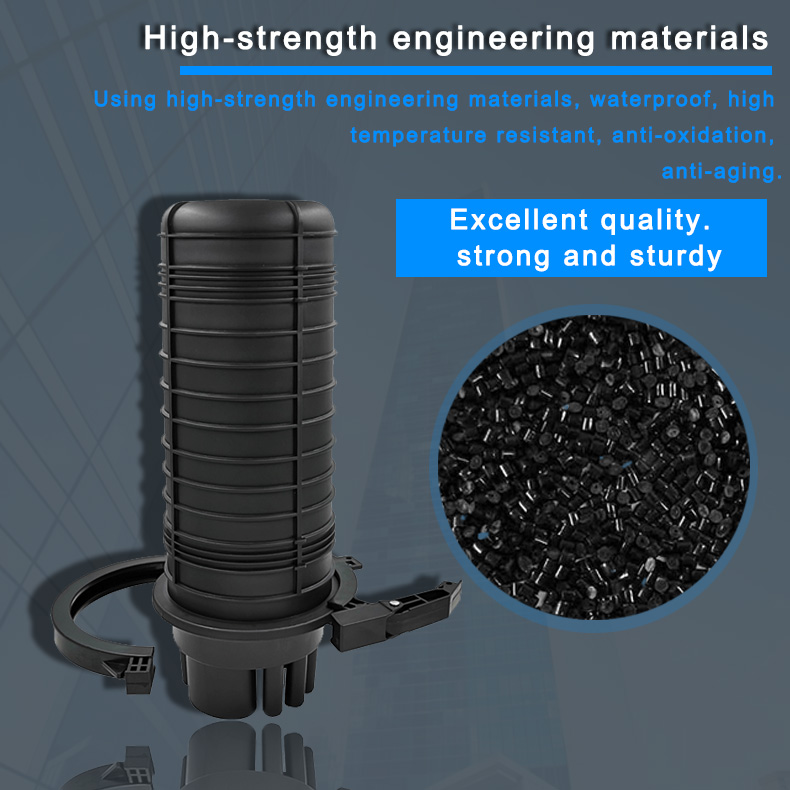

Ang panlabas na kahon ng katawan ay gawa sa high-strength engineering plastics, mayroon itong mga tampok ng liwanag na timbang, mataas na mekanikal na lakas, anti aging, malakas na kaagnasan paglaban, paglaban ng kidlat, at mahabang buhay ng serbisyo.

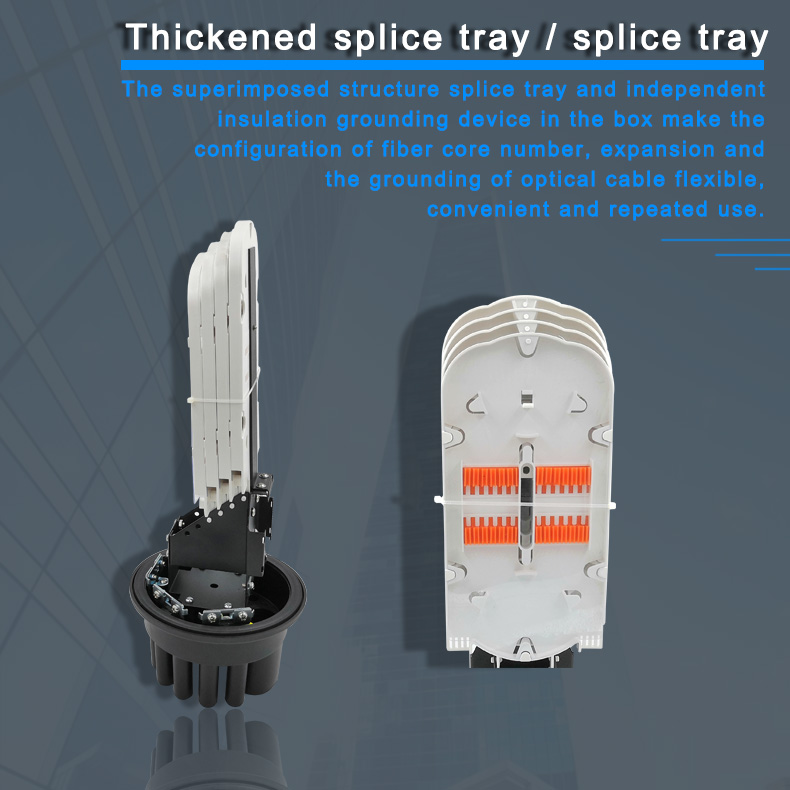

nakasalansan istraktura splice tray at independiyenteng pagkakabukod grounding aparato gumawa ng optical fiber core configuration, pagpapalawak at ang cable grounding nababaluktot, maginhawa at ligtas.

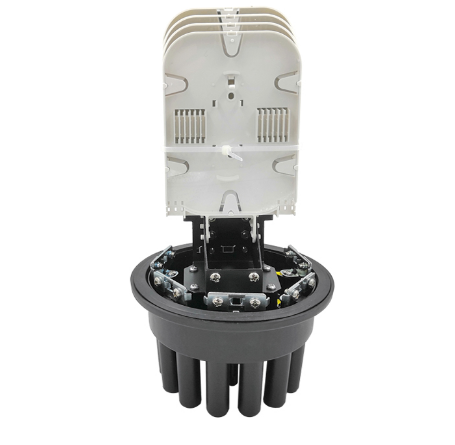

Ang splice tray ay nilagyan ng splicing slots at isang plc splitter holder, na maaaring i-configure sa anumang oras ayon sa mga pangangailangan ng direktang o divergent na koneksyon.

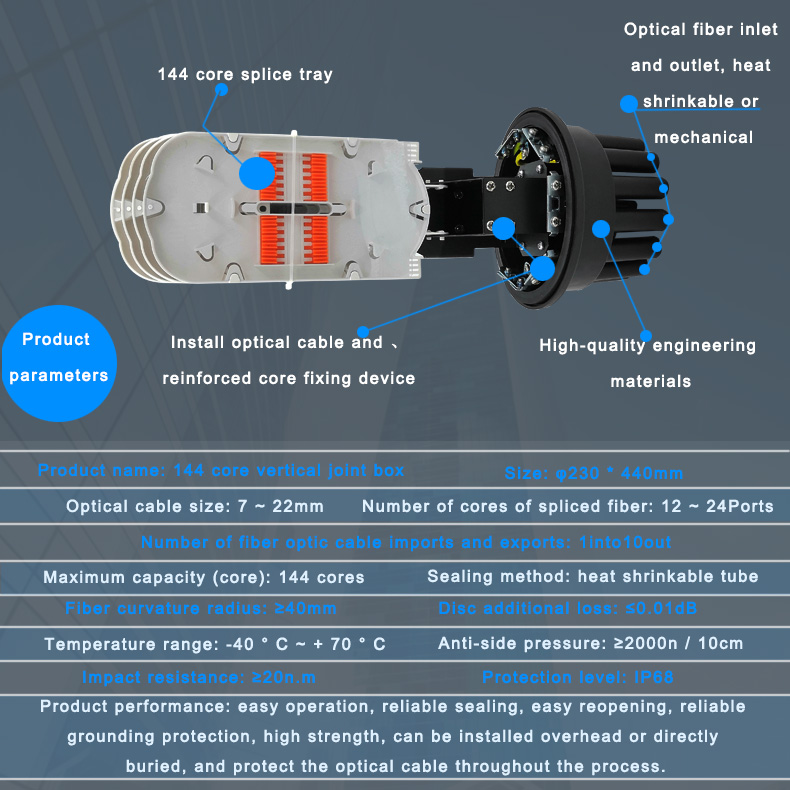

Teknikal na index:
fiber radius ng curvature: ≥40mm.
Optical disk karagdagang pagkawala: ≤ 0.01db.
saklaw ng temperatura: - 40 ° C ~ + 70 ° C
Anti lateral pressure: ≥2000n / 10 cm.
shock resistance: ≥20n.m.
Antas ng proteksyon: IP68.
Proseso ng pag-install:
1. Pag-install ng cable
① Buksan ang butas: Nakita ang mga entry port kung kinakailangan.
② linisin ang cable upak na may tela (mga 1.8 metro)
③ I-slide ang cable sa kahon sa pamamagitan ng butas.
2. Paghahanda ng cable.
① i-strip ang cable upak, linisin ang pag-file, i-cut ang cable reinforced core sa 75mm distansya mula sa upak cut;
② Kung naka-install ang isang shielded cable, mag-iwan ng cable shielding layer na humigit-kumulang 25mm x 25mm sa
Axial Direction sa annular cutout ng cable at clamp ang shielded cable;
③ Gupitin ang maluwag na tubo sa 35mm mula sa seksyon ng pabilog ng optical cable, alisin ang langis sa optical fiber bundle, ilagay sa hubad na proteksyon tube ng hibla.
④ ihanay ang seksyon ng cable at ang base hole dulo, ipasok ang reinforced core sa pag-aayos ng butas, pisilin ito sa isang kulay ng nuwes at putulin ang labis;
⑤ Kung ang Shield Wire ay ginagamit upang ikonekta ang 2 cable, ang mga cable ay dapat ipares magkasama ayon sa outlet order.
3. Oval hole sealing.
① Linisan ang elliptical ibabaw at cable upak na may malinis na piraso ng papel o tela sa layo
100mm mula sa gilid ng butas;
② magaspang ang elliptical ibabaw at cable upak na may buhangin papel, linisin ang mga ito sa tela;
③ ilagay sa elliptical init shrinkable tube, at markahan ang optic cable sa dulo ng tubo;
④ Gumawa ng 2nd mark sa cable sa 5mm mula sa 1st marker;
⑤ I-wrap ang cable na may mainit na papel na aluminyo mula sa 2nd mark;
⑥ Kapag i-install ang 2nd cable, ilaan ang init shrinkable tube ayon sa cable size, ipasok ang branch card (Tandaan: Ang lahat ng mga card ng sangay ay dapat na ganap na nakapasok sa init Paliitin ang tubo)
⑦ init ang init pag-urong tubo sa isang tanglaw upang ito shrinks sa lahat ng higit sa holder at cable, pagkatapos ay init ang
clip sa magkabilang panig hanggang sa ang mainit na matunaw ay dumadaloy sa dalawang kable.
4. Pag-install ng Optic Cable.
① Ang bawat splice tray ay mayroong maximum na 16 fibers, at humahawak ng hanggang 2 hubad na tubo proteksyon tubes sa bawat panig ng tray, pagmamarka ng bawat tubo sa isang distansya ng 15mm mula sa gilid ng splice tray;
② Maingat na putulin ang dagdag na tubo ng proteksyon sa marka at i-secure ang tubo sa tray na may strap.
5. Optical fiber connection at storage.
① Ikonekta ang kaukulang fibers kung kinakailangan;
② clip ang hibla joint sa puwang ng splice tray, coiled ang natitirang hibla sa tray;
③ Suriin kung ang lahat ng fibers ay buo, pagkatapos ay masakop ang transparent na talukap ng mata at ayusin ito sa splice tray.
6. Ang pag-install ng kahon
Ilagay ang takip ng kahon sa box base. Siguraduhin na ang elliptical hole ng box base ay nakahanay sa arrow na minarkahan sa cover ng kahon. Gamitin ang lock ring upang i-lock ang talukap ng kahon at ang box base magkasama.
