Приложение закрытия соединения коробки соединения оптического волокна держателя стены 48 ядер на открытом воздухе ФОСК МПП механическое

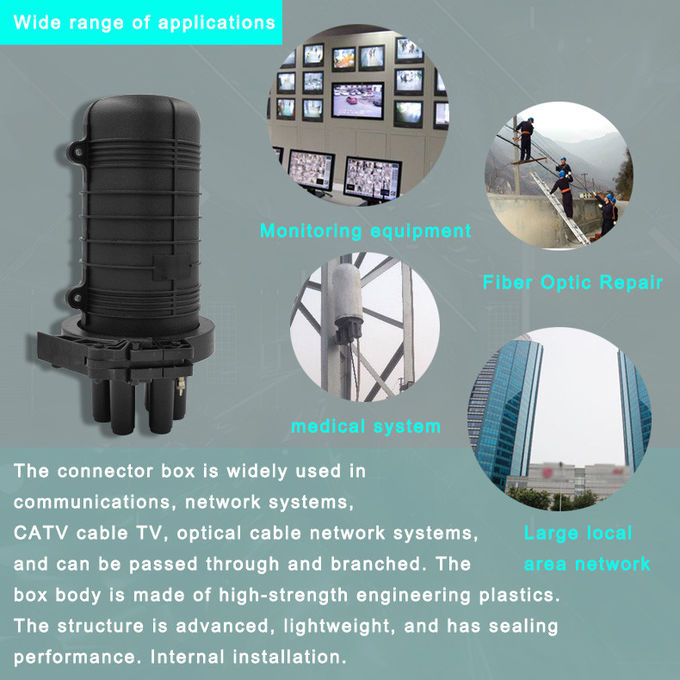

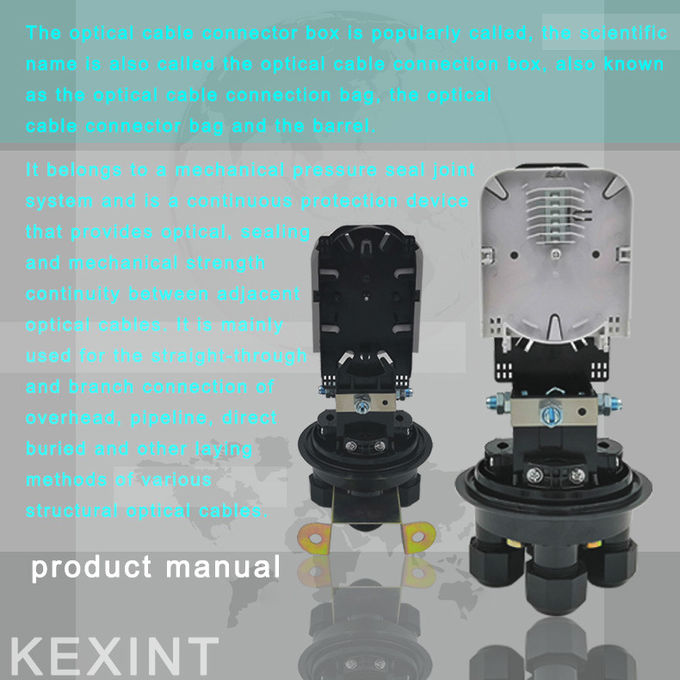

1. Волоконно-оптическое соединение в основном используется для защиты оптоволоконного соединения между двумя кабелями и резервирования участка оптоволокна для обслуживания в коробке. Коробка имеет хорошую герметичность, защиту от воды и влаги, а ее силовая линия устойчива к коррозии.
2. Существует два типа распределительной коробки: центральная и терминальная. Центральный тип используется в центральной части, если линия предназначена для защиты кабелей, соединенных встык, в то время как терминальный тип используется в конце линии для разветвления в кабельной линии или для защиты соединения оптоволокна в кабеле и перемычке. .
Детальная информация | |||
| Волоконно-оптическое количество: | 24 ядра ~ 48 ядер | Стандарт уплотнения: | IP68 |
| Материал: | МПП | Цвет: | Черный |
| Размер: | 288*178мм | Заявление: | FTTH |
| Среда применения: | При прокладке надземной, в трубопроводе, под землей или в колодце. | Диаметр оптоволоконного кабеля: | Φ8мм~Φ25 мм |
| Способ уплотнения кабеля: | механический | ||
| Выделять: | коробка для заделки оптоволоконного кабеля,закрытие соединения оптоволоконного кабеля | ||

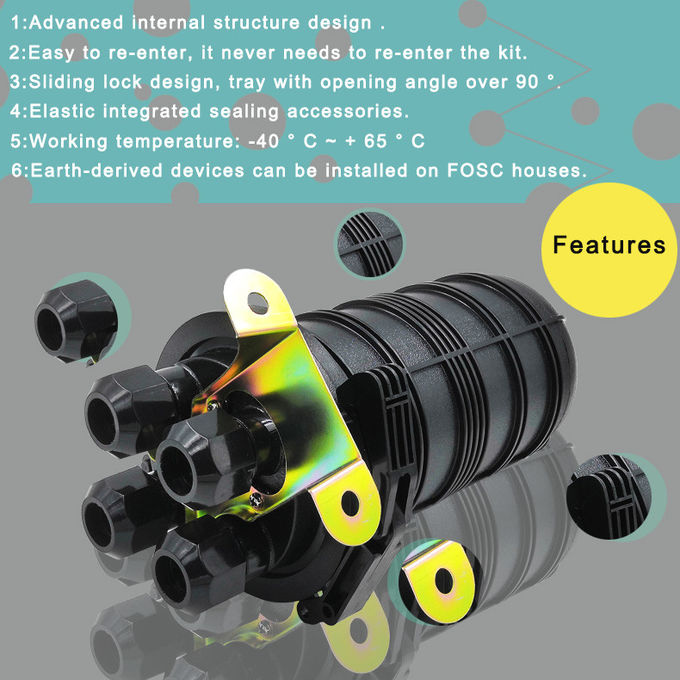

1.Особенности:
1, расширенный дизайн внутренней структуры
2, легко повторно войти, он никогда не требует комплектов повторного входа
3, дизайн с замком, угол открытия лотка более 90º
4. Устройство извлечения Earthling может быть установлено в доме FOSC.
5, эластичный встроенный уплотнительный фитинг
6, рабочая температура: -40~+65 °C
2. Базовая структура и конфигурация
2.1 Размеры и вместимость
| Внешний размер (высота x диаметр) | 435мм×190мм |
| Вес (без внешней коробки) | 2350 г— 2600 г |
| Количество входных/выходных портов | 5 штук вообще |
| Диаметр оптоволоконного кабеля | Φ8мм~Φ25 мм |
| Возможности FOSC | Bunchy: 12–96 (ядер), Ribbon: до 288 (ядер) |

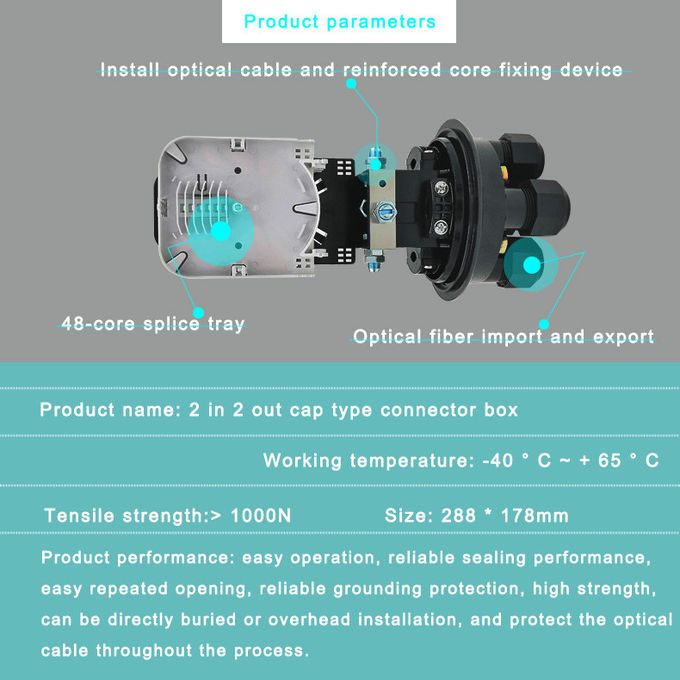

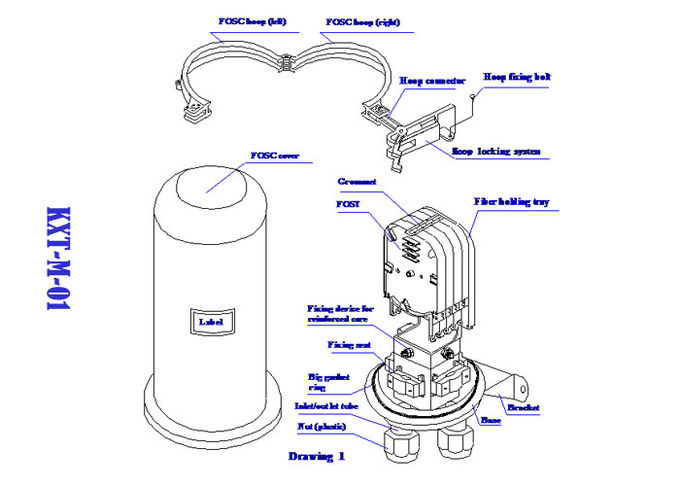

2.2 Основные компоненты
| Нет. | Наименование компонентов | Количество | Применение | Примечания |
| 1 | обложка ФОСК | 1 кусок | Защита сращивания оптоволоконного кабеля в целом | Высота х диаметр 355 мм х 150 мм |
| 2 | Лоток для сращивания оптоволокна (FOST) | Максимум. 6 лотков (в сборе) Максимум. 4 лотка (лента) | Фиксация термоусадочной защитной втулки и удерживающих волокон | Подходит для: Банчи: 12,24 (жил) Лента: 6 (шт.) |
| 3 | Лоток для хранения волокон | 1 шт | Удерживающие волокна с защитным покрытием | |
| 4 | База | 1 комплект | Фиксация внутренней и внешней структуры | |
| 5 | Пластиковый обруч | 1 комплект | Крепление между крышкой FOSC и основанием | |
| 6 | Уплотнительный фитинг | 1 кусок | Уплотнение между крышкой FOSC и основанием | |
| 7 | Клапан для проверки давления | 1 комплект | После нагнетания воздуха он используется для испытаний под давлением и испытаний на герметичность. | Конфигурация согласно требованию |
| 8 | Заземляющее устройство | 1 комплект | Выведение металлических частей оптоволоконных кабелей в ВОСК для заземления | Конфигурация согласно требованию |
2.3 Основные принадлежности и специальные инструменты
| Нет. | Название аксессуаров | Количество | Применение | Примечания |
| 1 | Термоусадочный защитный рукав | Защита стыков волокон | Конфигурация по мощности | |
| 2 | Нейлоновый галстук | Фиксация волокна с защитным покрытием | Конфигурация по мощности | |
| 3 | Термоусадочная фиксирующая втулка (одинарная) | Фиксация и герметизация одиночного оптоволоконного кабеля | Конфигурация согласно требованию | |
| 4 | Термоусадочная фиксирующая втулка (масса) | Крепежная и уплотнительная масса оптоволоконного кабеля | Конфигурация согласно требованию | |
| 5 | Разветвляющийся зажим | Разветвление волоконно-оптических кабелей | Конфигурация согласно требованию | |
| 6 | Заземляющий провод | 1 кусок | Прокладка между заземляющими устройствами | |
| 7 | Осушитель | 1 сумка | Поместите в FOSC перед герметизацией для осушки воздуха | |
| 8 | Этикетировочная бумага | 1 кусок | Маркировка волокон | |
| 9 | Специальный ключ | 1 кусок | Затяжная гайка усиленного сердечника | |
| 10 | Металлический обруч | 1 комплект | Для настенного монтажа и обхвата столба | |
| 11 | Буферная трубка
| решили клиенты | Подключен к волокнам и зафиксирован с помощью FOST, управляющего буфером. | Конфигурация согласно требованию |
| 12 | Бумага из алюминиевой фольги | 1 кусок | Защитите нижнюю часть FOSC |
3. Необходимые инструменты для установки
3.1 Дополнительные материалы (предоставляются оператором)
| Наименование материалов | Применение |
| липкая лента | Маркировка, временное закрепление |
| Этиловый спирт | Уборка |
| Марля | Уборка |
3.2 Специальные инструменты (предоставляются оператором))
| Название инструментов | Применение |
| Резак волокна | Отрезание оптоволоконного кабеля |
| Стриппер для волокна | Снять защитный слой с оптоволоконного кабеля |
| Комбинированные инструменты | Сборка ФОСК |
3.3 Универсальные инструменты (предоставляются оператором)
| Название инструментов | Использование и спецификация |
| Лента лента | Измерение оптоволоконного кабеля |
| Труборез | Резка оптоволоконного кабеля |
| Электрический резак | Снять защитный слой с оптоволоконного кабеля |
| Комбинированные плоскогубцы | Отрезание армированного сердечника |
| Отвертка | Крестовая/параллельная отвертка |
| ножницы | |
| Водонепроницаемый чехол | Водонепроницаемый, пыленепроницаемый |
| Металлический ключ | Затяжная гайка усиленного сердечника |
3.4 Инструменты для сращивания и тестирования (предоставляются оператором)
| Наименование инструментов | Использование и спецификация |
| Машина для сращивания Fusion | Сращивание волокон |
| ОТ ДР | Тестирование сплайсинга |
| Инструменты для временного сращивания | Предварительное тестирование |
| Распылитель огня | Уплотнительная термоусадочная фиксирующая втулка |
