GYTS 72B1.3 Cavo corazzato in fibra ottica per esterni G652D 36B1.3 G652D aereo e conduttura PE
12 fibre SM (max.) poste in ogni tubo.
Filo d'acciaio come elemento di forza centrale.
Provette tampone sciolte SZ-stranded.
Il tubo tamponato è stato riempito con un composto di riempimento mentre l'anima a trefoli è stata ricoperta di materiale waterblock
Nastro in acciaio corrugato corazzato per attacco roditore.
Cavo HDPE Guaina esterna.
Adatto come: installazione in condotta.
Informazioni dettagliate | |||
| Armatura: | Nastro d'acciaio | Conteggio fibre: | 72 |
| Pacchetto: | Tamburo di legno | Colore guaina: | PE nero |
| Applicazione: | Applicazione aerea all'aperto | Lunghezza per rotolo: | 2 km |
| Marca della fibra: | Corning/YOFC/FIBERHOME | Fibra: | G652D |
| Evidenziare: | cavo in fibra armato,cavo in fibra armato | ||
GYTS-72B1.3

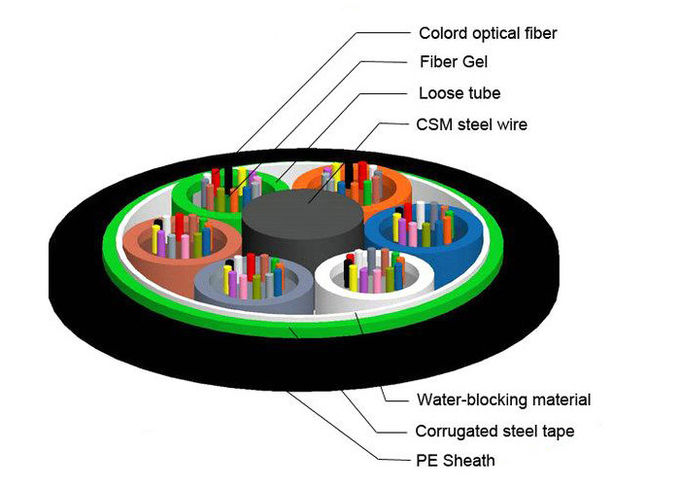

Design del cavo
12 fibre SM (max.) poste in ogni tubo.
Filo d'acciaio come elemento di forza centrale.
Provette tampone sciolte SZ-stranded.
Il tubo tamponato è stato riempito con un composto di riempimento mentre l'anima a trefoli è stata ricoperta di materiale waterblock
Nastro in acciaio corrugato corazzato per attacco roditore.
Cavo HDPE Guaina esterna.
Adatto come: installazione in condotta.
Standard di riferimento
IEC 60793-1, 60793-2, 60794-1
ITU-T G650, G652
Caratteristiche ottiche e meccaniche della fibra
| MFD (1310 nm) | 9,2 mm ± 0,4 mm |
| MFD (1550 nm) | 10,4 mm ± 0,8 mm |
| Diametro del rivestimento | 125 mm ± 1,0 mm |
| Diametro della fibra | 250 ± 15 mm (colorato) |
| Errore di concentricità nucleo/rivestimento | £ 0,6 mm |
| Errore di concentricità dell'MFD | £ 0,8 mm |
| Non circolarità del rivestimento | £ 1,0% |
| Tagliare la lunghezza d'onda | £ 1260 miglia nautiche |
| Coefficiente di attenuazione | 1310 nm: £ 0,35 dB/km |
| 1550 nm: £ 0,21 dB/km | |
| Prestazioni a flessione della fibra ottica | £ 0,05 dB |
| Dispersione della modalità di polarizzazione | £ 0,1 ps/Ökm |
| Lunghezza d'onda a dispersione zero | 1300 – 1324 nm |
| Pendenza a dispersione zero | £ 0,092 ps/(nm2•km) |
| Resistenza alla trazione | 1500N, conforme a IEC 60794-1-E1 mentre la deformazione della fibra è ≤0,33% |
| Schiacciare | 1000N/100mm, conforme a IEC 60794-1-E3 |
| Impatto | conforme a IEC 60794-1-E4 |
| Piegatura ripetuta | conforme a IEC 60794-1-E6 |
| Torsione | conforme a IEC 60794-1-E7 |
| Flessione | conforme a IEC 60794-1-E8 |
| Kinky | conforme a IEC 60794-1-E10 |
| Curva del cavo | conforme a IEC 60794-1-E11 |
| Prova ciclica della temperatura | conforme a IEC 60794-1-F1 |
| Penetrazione dell'acqua | conforme a IEC 60794-1-F5B |
| Tensione di prova di scintilla | La tensione di prova della scintilla della guaina esterna del cavo non sarà inferiore a 8 kV CA |
| Codice colore | 1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancia | Verde | Marrone | Ardesia | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua |
| Elementi | Descrizioni | ||
| Fibra ottica | Categoria | G.652D | |
| Conta | 72 | ||
| Fibre ottiche per tubo | Conta | Massimo 12 | |
| Membro di forza centrale | Materiale | Filo di acciaio | |
| Diametro (millimetro) | 1.55 | ||
| Cuscino in PE (millimetro) | 1.55 | ||
| Tubo sciolto | Materiale | PBT | |
| Diametro (millimetro) | 2.0 | ||
| Conta | 6 | ||
| Barra di riempimento | Conta | 0 | |
| Colore | Natura | ||
| Armatura | Materiale | Nastro in acciaio ondulato | |
| Guaina esterna | Materiale | HDPE | |
| Colore | Nero | ||
| Spessore (mm) | Nominale 1.7 | ||
| Diametro del cavo (mm) ±0,5 | 12.7 | ||
| Peso del cavo (kg/km) ±10% | 131 | ||
| Resistenza alla trazione | A breve termine(N) | 1500 | |
| Lungo termine(N) | 600 | ||
| Schiacciare | A breve termine (N/10 cm) | 1000 | |
| A lungo termine (N/10 cm) | 300 | ||
| Intervallo di temperatura applicabile | Operazione | - 40 ℃ ~ +70 ℃ | |
| Installazione | - 20℃ ~ +60℃ | ||
| Magazzinaggio& spedizione | - 40 ℃ ~ +70 ℃ | ||
| Raggio di curvatura | scaricato | 10 volte il diametro esterno | |
| caricato | 20 volte il diametro esterno | ||
Il prodotto è conforme alle istruzioni di ISO 14001 e EU RoHS6.
Imballaggio
Ogni singola lunghezza di cavo sarà avvolta su un tamburo in legno composito.
Coperto da foglio tampone di plastica.
Sigillato da robusti listelli di legno.
Lunghezza del tamburo
La lunghezza standard del tamburo è di 3000 m;
La quantità totale è almeno la quantità ordinata.
Oppure può essere consegnato in base alle esigenze dei clienti, ma non più lungo di 5000 m.
Marcatura del tamburo
Nome del produttore;
Anno e mese di produzione;
Freccia di direzione di rollio;
Freccia indicante la posizione dell'estremità esterna del cavo;
Tipo e dimensione del cavo;
Numero di tamburo;
Lunghezza del tamburo;
Peso lordo / netto;
