El cable de conexión de fibra óptica FTTH cuenta con dos conectores en cada extremo para la conexión. El cable pigtail es un cable con un conector. Los conectores son de tipo SC con férula cerámica pulida según UPC. El cable de conexión de conversión SM cuenta con dos conectores diferentes. Ofrecemos longitudes de 20 m, 30 m, 50 m, 80 m, 100 m, 150 m, 200 m, 300 m y 500 m. Si necesita más de 1 km de longitud, contáctenos.
Información detallada | |||
| Nombre: | Cable de conexión de fibra óptica | Longitud del cable: | 25 m 50 m 75 m 100 m 150 m |
|---|---|---|---|
| Tipo de fibra: | 657A1 657A2 G657B3 G652D | Modo de fibra: | SM |
| Pérdida de inserción: | 0,25 dB | Pérdida de recuperación: | 55 DB |
| Wenlenth: | 1310 1550 | Marca: | Blanco |
| Material: | LSZH | ||
| Destacar: | cable de conexión de fibra dúplex,cables de conexión de fibra | ||
Cable de conexión de fibra óptica FTTH blanco con conector SC/APC/SC/UPC de 50 m
1.Descripción del producto:
El cable de conexión de fibra óptica FTTH cuenta con dos conectores en cada extremo para la conexión. El cable pigtail es un cable con un conector. Los conectores son de tipo SC con férula cerámica pulida según UPC. El cable de conexión de conversión SM cuenta con dos conectores diferentes. Ofrecemos longitudes de 20 m, 30 m, 50 m, 80 m, 100 m, 150 m, 200 m, 300 m y 500 m. Si necesita más de 1 km de longitud, contáctenos.

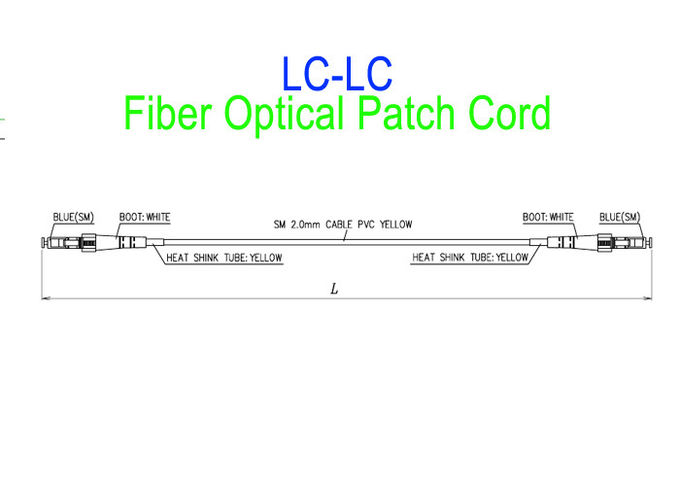

2. Construcción del producto :
3. Aplicaciones:
Red de área local (LAN)
Red de comunicación de datos
Red de transmisión óptica de telecomunicaciones
Red de acceso óptico (OAN)
Terminación activa del dispositivo
Transmisión de datos por fibra óptica
Equipos de prueba y CATV
Gigabit Ethernet
4. Tipo de cable: GJXFH-1B6a2

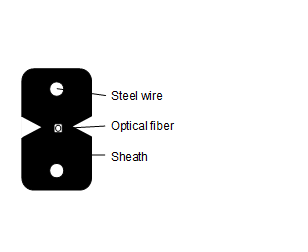

4.1. Vista de perfil:
4.2. Especificación tecnológica
| Artículo | Parámetros tecnológicos |
| Tipo de cable | GJXFH-1B6 |
| Especificación del cable | 3.0×2.0 |
| Color de la fibra | Azul |
| Tipo de fibra | 9/125(G657A) |
| Color de la funda | Negro |
| Material de la funda | LSZH |
| Dimensión del cable mm | 3,0(±0,1)*2,0(±0,1) |
| Peso del cable Kg/km | 9.5 |
| Radio de curvatura mínimo mm | 15(estático) 30(dinámico) |
| Atenuación dB/km | ≦ 0,4 a 1310 nm, ≦ 0,3 a 1550 nm |
| Tensión corta N | 80 |
| Aplastamiento corto N/100 mm | 1000 |
| Temperatura de funcionamiento ℃ | -40~+70 |
| Temperatura de instalación ℃ | -5~+60 |
Transporte y almacenamiento temperatura ℃ | -40~+70 |
Nota: el producto cumple con las instrucciones de RoHS de la UE.
5. Color del cable óptico
| G652D/G657A | OM2 | OM3 | OM4 | Cables blindados |
| Negro o blanco | Naranja o negro | Aguamarina o negro | Magenta o negro | Azul o negro |
6. Especificación del conector
6.1 Requisitos generales
| Especificación | Unidad | SC, FC, LC | ST, MU, MT-RJ,SMA | MTP, MPO | E2000 | |||||
| Monomodo | Multimodo | Monomodo | Multimodo | Multimodo | Monomodo | Monomodo | ||||
| Código postal Único | Vehículo blindado de transporte de personal | ordenador personal | Código postal Único | ordenador personal | ordenador personal | Vehículo blindado de transporte de personal | Código postal Único | Vehículo blindado de transporte de personal | ||
| Pérdida de inserción | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,7 | ≤0,75 | ≤0,3 | ≤0,3 |
| Pérdida de retorno | dB | ≥50 | ≥60 | ≥30 | ≥50 | ≥30 | ≥25 | ≥45 | ≥55 | ≥75 |
| Longitud de onda | Nuevo Méjico | 1310/1510 | 1310/1510 | 1310/1510 | 1310/1510 | |||||
| Intercambiabilidad | dB | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | |||||
| Vibración | dB | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | |||||
| Temperatura de funcionamiento | °C | -40~75 | -40~75 | -40~75 | -40~75 | |||||
| Temperatura de almacenamiento | °C | -45~85 | -45~85 | -45~85 | -45~85 | |||||
| Diámetro del cable | mm | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | φ3.0,φ2.0,φ0.9 | |||||
6.2 Designación especial
| Tipo | Estándar, Maestro |
| Estilo | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Fibra | Monomodo/Multimodo |
| 50/125, 62,5/125 (multimodo) OM2 y OM1 | |
| 50/125, 10G (Multimodo) OM3 | |
| Cable | Simplex, dúplex |
| Φ3,0 mm, Φ2,0 mm, Φ0,9 mm | |
| PVC o LSZH | |
| Manera de pulir | UPC, SPC, APC (8° y 6°) |
| Pérdida de inserción | ≤ 0,1 dB (para maestro monomodo) |
| ≤ 0,25 dB (para estándar monomodo) | |
| ≤ 0,25 dB (para multimodo) | |
| Probado por JDS | |
| Pérdida de retorno (Monomodo) | UPC ≥ 50dB |
| SPC ≥ 55dB | |
| APC ≥ 60dB (típico 65dB) | |
| Probado por JDS | |
| Repetibilidad | ±0,1 dB |
| Temperatura de funcionamiento | -400 °C a 850 °C |
| Requisito de geometría (Monomodo) | Radio del extremo de la férula |
| 7 mm ≤ R ≤ 12 mm (para APC) | |
| 10 mm ≤ R ≤ 25 mm (para estándar) | |
| Desplazamiento del ápice ≤ 30 μm (para el modelo Master) | |
| Desplazamiento del ápice ≤ 50 μm (para estándar) | |
| Socavado -50 nm ≤ U ≤ 50 nm | |
| Probado por DORC | |
| Requisito de geometría (Monomodo) | Radio del extremo de la férula |
| 7 mm ≤ R ≤ 12 mm (para APC) | |
| 10 mm ≤ R ≤ 25 mm (para estándar) | |
| Desplazamiento del ápice ≤ 30 μm (para el modelo Master) | |
| Desplazamiento del ápice ≤ 50 μm (para estándar) | |
| Socavado -50 nm ≤ U ≤ 50 nm | |
| Probado por DORC |

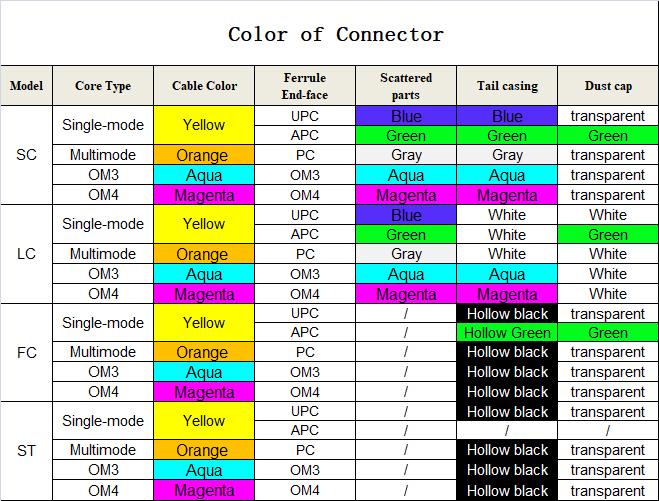

7. Color del conector
8.Ambientalmente
El producto cumple con las instrucciones de EU ROHS.
