El cable GYTA53 utiliza un elemento central de refuerzo metálico para proporcionar una excelente resistencia a la tensión. Su estructura de doble cubierta le confiere una buena resistencia a la humedad y al aplastamiento. La doble armadura le otorga una buena resistencia a los roedores. El tubo holgado de alta resistencia es resistente a la hidrólisis. Una capa de material hidrófugo rodea el núcleo del cable para evitar la entrada de agua. Puede utilizarse en conductos y enterrado directamente, siendo adecuado para entornos exigentes.
Información detallada | |||
| Número de modelo: | GYTS53/GYTA53 | Miembro de fuerza: | Elemento de refuerzo de alambre de acero/FRP |
|---|---|---|---|
| Nombre del producto: | Cable de fibra óptica para exteriores | Tipo de fibra: | G657A1/G657A2 |
| Armadura: | Cinta de acero/aluminio | Solicitud: | Aplicación aérea exterior |
| Color de la funda: | Negro | Paquete: | Tambor de madera |
| Destacar: | cable de red blindado,cable de fibra blindado | ||
Cable de fibra óptica blindado para exteriores, enterrado directamente, GYTA53 GYTS53, monomodo.
Cable blindado de fibra óptica para exteriores
GYTA53-24B1.3
Descripción del Producto:
El cable GYTA53 utiliza un elemento central de refuerzo metálico para proporcionar una excelente resistencia a la tensión. Su estructura de doble cubierta le confiere una buena resistencia a la humedad y al aplastamiento. La doble armadura le otorga una buena resistencia a los roedores. El tubo holgado de alta resistencia es resistente a la hidrólisis. Una capa de material hidrófugo rodea el núcleo del cable para evitar la entrada de agua. Puede utilizarse en conductos y enterrado directamente, siendo adecuado para entornos exigentes.
Característica:
1. Buen rendimiento mecánico y térmico
2. Tubo holgado de alta resistencia resistente a la hidrólisis
3. El compuesto especial de relleno del tubo garantiza una protección crítica de la fibra.
4. Resistencia al aplastamiento y flexibilidad
5. Se adoptan las siguientes medidas para garantizar la estanqueidad del cable:
a. Alambre de acero utilizado como elemento central de refuerzo
b. Compuesto de relleno de tubos sueltos
c. 100% de relleno del núcleo del cable
d. Barrera antihumedad APL
e. Material impermeable

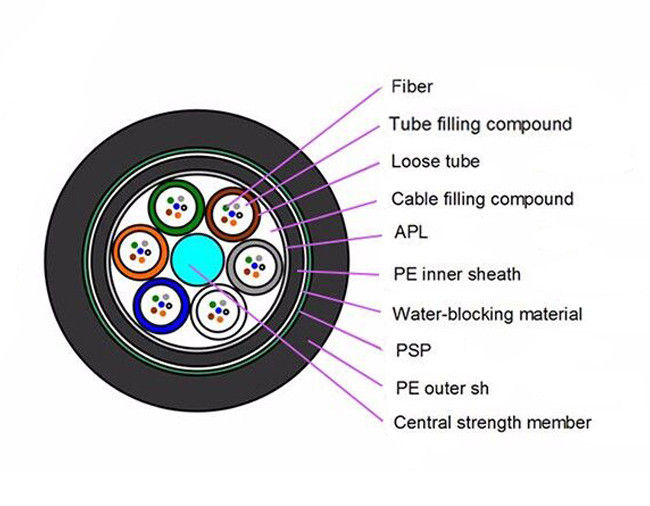

Diseño del cable:
24 fibras SM.
Se colocan 6 fibras SM en cada tubo.
Alambre de acero como elemento central de refuerzo.
Tubos de protección sueltos trenzados en SZ.
El tubo amortiguado se llenó con un compuesto de relleno, mientras que el núcleo trenzado se cubrió con un material impermeabilizante.
Cinta de aluminio como barrera contra la humedad.
Cubierta interior del cable de PE.
Cinta corrugada de acero inoxidable blindada.
Cubierta exterior del cable de HDPE.
Apto para: Instalación enterrada directamente.
IEC 60793-1, 60793-2, 60794-1
ITU-T G650, G652
| MFD(1310nm) | 9,2 mm ± 0,4 mm |
| MFD(1550nm) | 10,4 mm ± 0,8 mm |
| Diámetro del revestimiento | 125 mm ± 1,0 mm |
| Diámetro de la fibra | 250 ± 15 mm (Coloreado) |
| error de concentricidad núcleo/revestimiento | 0,6 mm |
| Revestimiento no circular | 1,0% |
| Longitud de onda de corte | 1260 nm |
| coeficiente de atenuación | 1310 nm: 0,36 dB/km |
| 1550 nm: 0,22 dB/km | |
| Rendimiento de pérdida por curvatura de la fibra óptica | 0,05 dB |
| Dispersión del modo de polarización | 0,1 libras esterlinas por kilómetro |
| Longitud de onda de dispersión cero | 1300 – 1324 nm |
| Pendiente de dispersión cero | 0,092 libras esterlinas/(nm2•km) |
| Resistencia a la tracción | 3000 N, conforme a la norma IEC 794-1-E1 con una deformación de la fibra ≤0,33 % |
| Aplastar | 3000 N/100 mm, conforme a IEC 794-1-E3 |
| Impacto | Cumplir con la norma IEC 794-1-E4 |
| Doblar repetidamente | Cumplir con la norma IEC 794-1-E6 |
| Torsión | Cumplir con la norma IEC 794-1-E7 |
| Flexión | Cumplir con la norma IEC 794-1-E8 |
| Pliegue | Conforme a la norma IEC 794-1-E10 |
| Curva del cable | Conforme a la norma IEC 794-1-E11 |
| penetración de agua | Conforme a la norma IEC 794-1-F5B |
| Rigidez dieléctrica de la cubierta exterior | Conforme a la recomendación K25 de la UIT-T |
| Tensión de prueba de chispa | La tensión de prueba de chispa de la cubierta exterior del cable no será inferior a 8 kV CA. |
| Abrasión | Conforme a la norma IEC 794-1-E2 |
| Prueba de ciclos de temperatura | Conforme a la norma IEC 794-1-F1 |
5 Estructura
| Elementos | Descripciones | ||
| Fibra óptica | Categoría | G.652D | |
| Cuentas | 24 | ||
Número de fibras por tubo | Cuentas | 6 | |
| miembro central de fuerza | Material | alambre de acero | |
| Diámetro (mm) | 1.55 | ||
| tubo suelto | Material | PBT | |
| Diámetro (mm) | 2.0 | ||
| Cuentas | 4 | ||
| Varilla de llenado | Cuentas | 1 | |
| Resistente a la humedad | Material | Cinta de aluminio corrugada | |
| vaina interior | Material | Educación física | |
| Espesor (mm) | Nominal 0,8 | ||
| Armadura | Material | Cinta de acero inoxidable corrugada | |
| Vaina exterior | Material | HDPE | |
| Espesor (mm) | Nominal 1.7 | ||
| Diámetro del cable (mm) ±0,5 | 12.5 | ||
| Peso del cable (kg/km) ±10% | 160 | ||
| Resistencia a la tracción | Corto plazo (N) | 3000 | |
| Largo plazo (N) | 1000 | ||
| Aplastar | Corto plazo (N/10 cm) | 3000 | |
| Largo plazo (N/10 cm) | 1000 | ||
| Rango de temperatura aplicable | Operación | -45℃ ~ +70℃ | |
| Instalación | -20℃ ~ +60℃ | ||
| Almacenamiento y envío | -45℃ ~ +70℃ | ||
| Radio de curvatura | Descargado | 12,5 veces el diámetro exterior | |
| Cargado | 25 veces el diámetro exterior | ||
El producto cumple con las instrucciones de ISO 14001 y RoHS de la UE (sin plomo en ZTE).
8.1 Embalaje
8.1.1 Cada tramo individual de cable deberá enrollarse en un tambor compuesto de hierro y madera.
8.1.2 Cubierto por una lámina protectora de plástico.
8.1.3 Sellado con fuertes listones de madera.
8.1.4 Longitud del tambor
8.1.4.1 La longitud estándar del tambor es de 3000 m;
8.1.4.2 La cantidad total es al menos la cantidad solicitada.
8.1.4.3 O puede entregarse según los requisitos del cliente, pero no más largo de 5000 m.
8.2. Marcado del tambor
Nombre del fabricante;
Año y mes de fabricación;
Flecha de dirección de giro;
Flecha indicadora de la posición del extremo exterior del cable;
Tipo y tamaño del cable;
Número de tambor;
Longitud del tambor;
Peso bruto / neto;
Placa de precaución que indica el método correcto para cargar, descargar y transportar el cable;
Otra información del cliente, como el número de contrato, el número de proyecto y el destino de entrega (si fuera necesario).
8.3 Documentos de identificación de cables
Certificado de calidad del producto;
Informe de prueba.
Información precisa sobre volumen y peso.
El producto cumple con la normativa RoHS de la UE.
