کابل ADSS، ساختار لوله شل، لولههای ژلهای پر شده، لولههایی با میلههای پرکننده در اطراف عضو استحکام مرکزی غیرفلزی FRP (پلاستیک تقویتشده با فایبر شیشه)، مواد مسدودکننده آب، نخهای آرامید تقویتشده و غلاف خارجی HDPE قرار گرفتهاند.
کابل ADSS دارای حداکثر 144 فیبر نوری در لولههای شل پر از ژله است که در اطراف یک عضو استحکام غیرفلزی مرکزی قرار گرفتهاند. کابل آب مسدود شده، نخ آرامید تقویت شده و روکش پلی اتیلن است. چاپ سطحی برای کابل شامل علامت گذاری طول متوالی در فواصل یک متری است. به طور عمده در خطوط برق 220 کیلوولت یا ولتاژ پایین تر نصب شده است. دو ژاکت و طرح لوله گشاد رشته ای.
دو ماده مهم: 1. HDPE مقاوم در مسیر است. 2. آرامید وارداتی.
جزئیات اطلاعات | |||
| نوع فیبر: | G652D/G657A1 | نام تجاری فیبر: | Corning/YOFC/FIBERHOME |
| طول در هر رول: | 2 کیلومتر تا 4 کیلومتر | کاربرد: | برنامه هوایی در فضای باز |
| نوع کابل نوری: | کابل نوری برق | رنگ غلاف: | مشکی |
| تعداد فیبر: | 48 هسته | بسته: | طبل چوبی |
| غلاف: | غلاف بیرونی مقاوم در برابر مسیر | طول: | 150 متر |
| برجسته: | کابل فیبر زرهی،کابل فیبر زرهی | ||
طراحی کابل
1. 48 الیاف SM
2. طول موج عملیاتی G652 D در 1260 ~ 1625 نانومتر
3. FRP به عنوان عضو قدرت مرکزی.
4. شل لوله بافر SZ رشته.
5. لوله بافر با ترکیب پرکننده پر شده در حالی که هسته رشتهای با مواد بلوک آب پوشانده شده است
6. نخ های آرامید به عنوان عضو مقاومت محیطی
7. HDPE مقاوم در برابر مسیر (غلاف بیرونی PE برای کاربردهایی که کابل در محلی که پتانسیل فضایی ≤12KV نصب شده است استفاده می شود)
8. مناسب به عنوان: نصب هوایی (پرده: 150 متر)
معیارمرجع
IEC 60793-1، 60793-2، 60794-1
ITU-T G650, G652
ساختار و پارامتر کابل
| مورد | فهرست | ارزش | |
| 12 | 24 | ||
| لوله شل | مواد | PBT | |
| عدد | 1 | 2 | |
| قطر (میلی متر) | 2.2 | ||
| پرکننده | عدد | 5 | 4 |
| حداکثر تعداد فیبر در هر لوله | 12 | ||
| عضو قدرت مرکزی | مواد | FRP | |
| قطر (میلی متر) | 2.4 | ||
| قطر پلی اتیلن (میلی متر) | - | ||
| عضو قدرت محیطی | مواد | نخ های آرامید | |
| غلاف بیرونی | مواد | PE/HDPE | |
| رنگ | مشکی | ||
| ضخامت (میلی متر) | اسمی 1.7، حداقل 1.5 | ||
| قطر کابل (mm) (±0.5) | 10.1 | ||
| وزن کابل (kg/km) (±10%) | 83 | ||
| مورد | واحد | ارزش |
| 12/24 | ||
| استحکام کششی نامی (RTS) | ن | 5400 |
| قدرت خرد شدن (کوتاه/بلند مدت) | N/100mm | 1000/300 |
ویژگی های فیبر نوری
G652D
| قطر میدان حالت (1310 نانومتر): | 9.2mm±0.4mm | |
| قطر میدان حالت (1550 نانومتر): | 10.4mm±0.8mm | |
| قطر روکش: | 125mm±1.0mm | |
| خطای تمرکز هسته/روکش: | <12 میلی متر | |
| عدم دایره روکش: | <1.0٪ | |
| نمایه ضریب شکست: | 1310 نانومتر | 1.4672 |
| 1550 نانومتر | 1.4683 | |
| قطع طول موج فیبر کابلی (lCC): | <1260 نانومتر | |
| میرایی در 1310 نانومتر: | <0.36dB/km | |
| میرایی در 3±1383 نانومتر: | <0.36dB/km | |
| میرایی در 1550 نانومتر: | <0.22dB/km | |
| افزایش تلفات 100 نوبت فیبر به طور شل زخمی شده است | ||
| با شعاع 25 میلی متر: | <0.05 دسی بل | |
| پراکندگی در محدوده 1288 تا 1339 نانومتر: | <3.5ps/ (nm•km) | |
| پراکندگی در 1550 نانومتر: | <18ps/ (nm•km) | |
| شیب پراکندگی در طول موج پراکندگی صفر: | <0.092ps/(nm2•km) | |
| مقدار پیوند پراکندگی حالت قطبش: | <0.1ps/Ökm | |
مواد اصلی
هسته فیبر نوری، با ضریب شکست بالاتر در مقایسه با روکش، از SiO2 (دی اکسید سیلیکون) آغشته به GeO2 (دی اکسید ژرمانیوم) ساخته شده است.
مواد روکش
روکش فیبر نوری از SiO ساخته شده است2(سیلیسیم دی اکسید).
نوع پوشش اولیه
پوشش اولیه از آکریل ات قابل درمان با اشعه ماوراء بنفش ساخته شده است.
ویژگی های کابل نوری
| مشخصات مکانیکی و روش آزمایش | ||
| استحکام کششی | MAT، مطابق با IEC 60794-1-21-E1 در حالی که کرنش فیبر ≤0.33٪ است | |
| خرد کردن | 1000N، مطابق با IEC 60794-1-21-E3 | |
| تأثیر | مطابق با IEC 60794-1-21-E4 | |
| خم شدن مکرر | مطابق با IEC 60794-1-21-E6 | |
| پیچ خوردگی | مطابق با IEC 60794-1-21-E7 | |
| سایش | مطابق با IEC 60794-1-21-E2B | |
| خم شدن کابل | مطابق با IEC 60794-1-21-E11 | |
| نفوذ آب | مطابق با IEC 60794-1-F5B | |
| جریان مرکب | مطابق با IEC 60794-1-21c-E14 | |
| دمای مورد نیاز | عمل | - 40 ~ 60 + ℃ |
| نصب و راه اندازی | - 15 ~ 50 + ℃ | |
| ذخیره سازی / حمل و نقل | - 40 ~ 60 + ℃ | |
| تست چرخه دما | مطابق با IEC 60794-1-22-F1 | |
| شعاع خمشی | تخلیه شد | 10 برابر قطر بیرونی |
| لود شده | 20 برابر قطر بیرونی | |
از نظر زیست محیطی
این محصول با دستورالعمل اتحادیه اروپا ROHS مطابقت دارد
بسته بندی

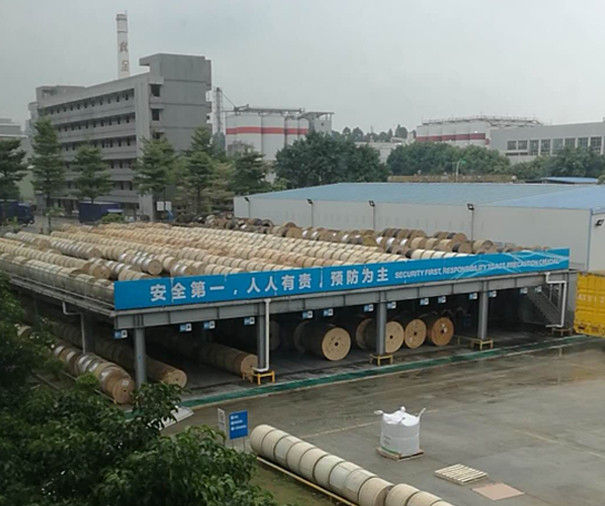

هر طول کابل باید بر روی یک درام کامپوزیت چوبی آهنی پیچیده شود.
با ورق بافر پلاستیکی پوشانده شده است.
مهر و موم شده توسط چوب های چوبی محکم.
طول درام
طول درام استاندارد 4000 متر است.
تعداد کل حداقل مقدار سفارش داده شده است.
یا می توان آن را با توجه به نیاز مشتریان تحویل داد، اما نه بیشتر از 5000 متر.
علامت گذاری درام
نام سازنده؛
سال و ماه ساخت؛
فلش جهت رول؛
موقعیت انتهای بیرونی کابل فلش را نشان می دهد.
نوع و اندازه کابل؛
شماره درام؛
طول درام؛
وزن ناخالص / خالص؛
صفحه احتیاط که روش صحیح بارگیری، تخلیه و انتقال کابل را نشان می دهد.
سایر اطلاعات مشتری مانند شماره قرارداد،شماره پروژه و مقصد تحویل (در صورت نیاز)
مدارک شناسایی کابل
گواهی واجد شرایط محصول؛
گزارش تست
بسته بندی و ارسال:
A. تمام بسته های کابل فیبر نوری ما با درام چوبی صادراتی هستند.
ب. 2 ~ 3 کیلومتر / درام، ابعاد چوبی کابل فیبر نوری فضای باز 110cm*110cm*71cm، 0.85CBM،
ج. می توان حدود 39 درام برای 20GP بارگذاری کرد.
همچنین درام کابل سفارشی را از مشتریان بپذیرید. خوش آمدید با ما تماس بگیرید
