Pigtail به یک فیبر نوری یا کابل نوری با یک اتصال فعال فیبر نوری در یک انتها و یک فیبر نوری یا کابل نوری در انتهای دیگر اشاره دارد. تقسیم یک جامپر نوری به دو قسمت تبدیل به دو پیگتیل نوری می شود. پیگتیل های نوری معمولاً برای پایان مسیر نوری استفاده می شوند (مانند جفت نقطه ترمینال با جعبه نتایج آزمایش واقعی، سینی اتصال در تجهیزات سیم کشی و غیره). یا استخراج دستگاه های نوری (مانند اسپلیترهای نوری، لیزرها، آشکارسازها و غیره).
اطلاعات جزئی | |||
| نوع رابط: | FC/APC | نوع فیبر: | حالت تک |
|---|---|---|---|
| مواد بافر: | PVC یا LSZH | نوع فیبر نوری: | G652D، G657A1 یا G657A2 |
| طول: | 1.5 متر | رنگ: | زرد |
| اندازه کابل: | 0.9 میلی متر | ضرر برگشتی: | 65 DB |
| نور بالا: | پچ کورد فیبر دوبلکس،پچ کورد فیبر دوبلکس | ||

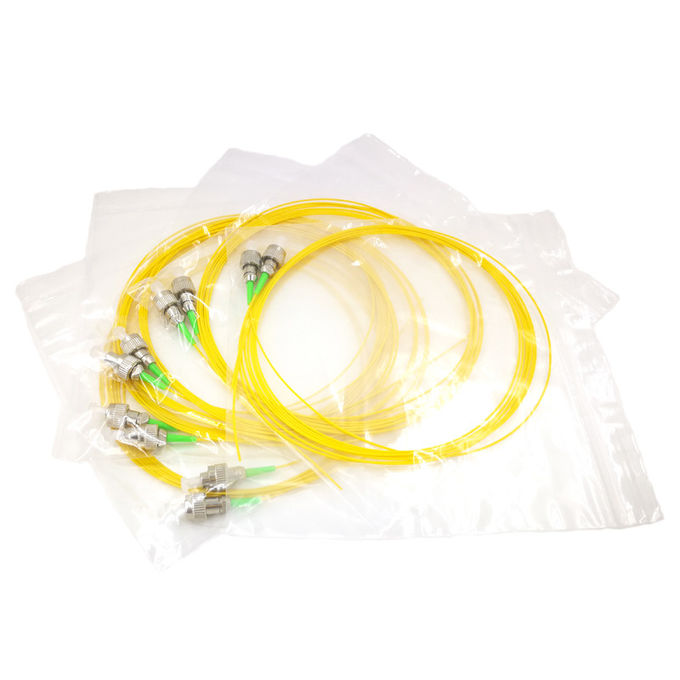

پچ بند ناف فیبر نوری FC/APC G652D G657A1 G657A2 1.5 متری Pigtail
Pigtail به یک فیبر نوری یا کابل نوری با یک اتصال فعال فیبر نوری در یک انتها و یک فیبر نوری یا کابل نوری در انتهای دیگر اشاره دارد. تقسیم یک جامپر نوری به دو قسمت تبدیل به دو پیگتیل نوری می شود. پیگتیل های نوری معمولاً برای پایان مسیر نوری استفاده می شوند (مانند جفت نقطه ترمینال با جعبه نتایج آزمایش واقعی، سینی اتصال در تجهیزات سیم کشی و غیره). یا استخراج دستگاه های نوری (مانند اسپلیترهای نوری، لیزرها، آشکارسازها و غیره).
مشابه کابل های پچ نوری، زمانی که کابل اتصال یک کابل نوری (بیشتر کابل نوری داخلی) باشد که خط آزمایش استاندارد را گذرانده است، به آن پیگتیل فیبر نوری می گویند. هنگامی که کابل اتصال یک فیبر نوری است (معمولاً یک فیبر فشرده)، به آن پیگتیل فیبر نوری می گویند. هیچ استاندارد محصول خاصی برای پیگتیل های نوری وجود ندارد. اکثر خریداران و فروشندگان هنگام تحویل به "هر نوع" تغییر می کنند. همه آنها به صورت پچ کورد نوری هستند. پذیرش کیفیت همانند پچ کوردهای نوری است.
پیگتیل ها به دو دسته چند حالته و پیگتیل های تک حالته تقسیم می شوند. پیگتیل های چند حالته نارنجی با طول موج 850 نانومتر و فاصله انتقال 5 کیلومتر هستند. آنها برای اتصال کوتاه فاصله استفاده می شود. پیگتیل های تک حالته زرد با دو طول موج 1310 نانومتر و 1550 نانومتر و فواصل انتقال به ترتیب 10 کیلومتر و 40 کیلومتر هستند.
1 توضیحات
پیگتیل جزء مهمی از سیستم ارتباط نوری است. عمدتاً برای تحقق دو عملکرد اتصال پورت های نوری بین دستگاه ها و اتصال دستگاه با هسته کابل نوری استفاده می شود. برخلاف کابلهای معمولی، هستههای پیگتیل دارای ویژگیهایی هستند که به راحتی شکسته میشوند و در مقاومت کششی ضعیف هستند، و هیچ راهحل پردازش درستی برای اجزای رابط وجود ندارد. ساخت پیگتیل با طول مناسب در محل بر اساس فاصله واقعی امکان پذیر نیست. بنابراین، در کاربردهای واقعی، پیگتیلها معمولاً در یک سری مشخص از طولهای اسمی پردازش و تولید میشوند. هنگام نصب و ساخت در محل، مهندسان می توانند پیگتیل هایی را انتخاب کنند که از فاصله واقعی بیشتر باشد. از آنجایی که پیگتیل دارای ویژگی های طول گسسته و آسیب آسان است، قرار دادن پیگتیل پیوند اصلی در نصب، بازگشت و ذخیره سازی پیگتیل است.

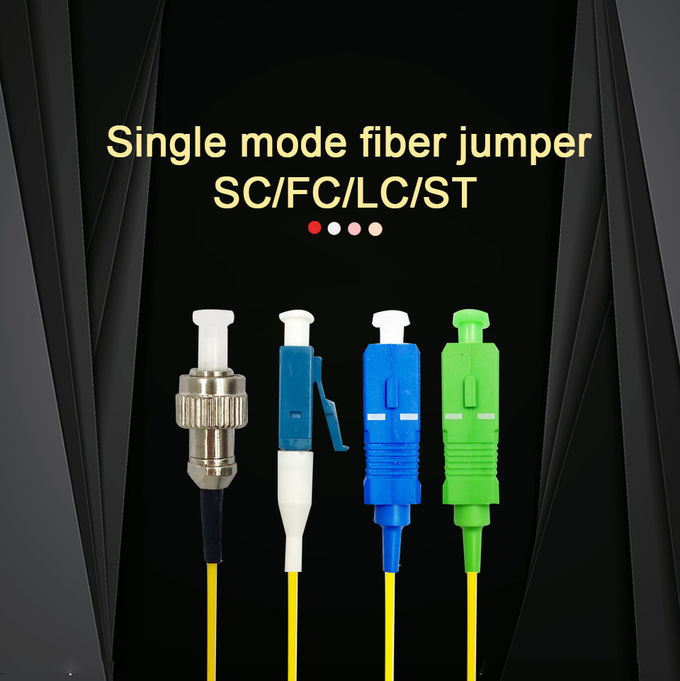

فیبر نوری pat ch cord و pigtail می توانند با انواع مختلف اتصال دهنده ها مانند ST، FC، SC، LC یا MU متصل شوند. با فرول سرامیکی با کیفیت بالا، انطباق خوبی دارد و اتلاف درج پایینی دارد. و به طور گسترده در شبکه های مخابراتی، انتقال داده، تجهیزات تست و شبکه LAN CATV و غیره استفاده می شود.
2 ویژگی
از دست دادن کم درج و از دست دادن بازتاب عقب
قابلیت تعویض خوب
دوام خوب
پایداری دمای بالا
پولیش PC/UPC/APC استاندارد با کیفیت برتر
استاندارد: IEC درجه B
3 مشخصات
| موارد | حالت تک | چند حالته | ||||||
| کامپیوتر | UPC | APC | 62.5/125 | 50/125 | 50/125 10G | |||
| از دست دادن درج | <0.3dB | <0.3dB | ||||||
| ضرر برگشتی | ≥45dB | ≥50dB | ≥60dB | ≥35dB | ||||
| ماندگاری | <0.1dB تغییر معمولی، 500 جفت گیری | |||||||
| دمای عملیاتی | -40 تا +75 | -40 تا +75 | ||||||
| اندازه سوراخ فرول | 125.0+1/-0um، همگرایی:≤1um | 125um، اتصال: 1≤3um | ||||||
| 125.3+1/-0um، همگرایی:≤1um | 127um، اتصال: 1≤3um | |||||||
| 125.5+1/-0um، همگرایی:≤1um | 128um، اتصال: 1≤3um | |||||||
مشخصات G652D و G657A2 به ساختار شیشه و کابل فیبر نوری اشاره دارد و به طور کلی فیبرهای انتخابی در لیدهای پچ فیبر نوری برای سیستم های تک حالته هستند.
قطر میدان حالت فیبر 1.G652D 10.4μm @1550nm است.
فیبرهای 2.G652D انتقال تلفات کمتری را ارائه میکنند که در تسهیل پیوندهای ارتباطی از راه دور (تا مسافت بیش از 100 کیلومتر) بهتر است.
3. کمبود، الیاف G652D مقاومت خمشی محدودی دارند.
فیبرهای G657A2 در نصب شبکه کابلی دسترسی پیشرفته استفاده میشوند، جایی که مقاومت خمشی بالاتری برای چالههای اتصال کابلهای کوچکتر مورد نیاز است و همچنین امکان کوچکسازی کابل و سختافزار را فراهم میکند.
الیاف 1.G657A2 کاملاً با الیاف G652D سازگار است. قطر میدان حالت فیبر G657A2 9.8μm@1550nm است. هنگام اتصال دو الیاف مختلف به یکدیگر، تلفات اتصال کمی بیشتر است.
فیبر 2.G657A2 مقاومت بیشتری در برابر خمش (ماکروخم) تلفات دارد (شکل زیر را ببینید) و تکنیک های استقرار کم هزینه را تسهیل می کند.

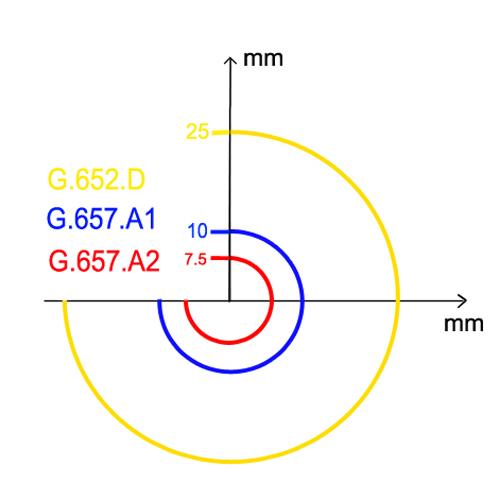

شکل: شعاع خمشی مربوطه برای الیاف G652 و G657. شعاع خمشی فیبر در مقابل تضعیف افزایش در 1310 نانومتر.
بنابراین، فیبر نوری G657A2 در پچکوردها، شعاع خمشی و انعطافپذیری بهبود یافتهای را ارائه میکند که ممکن است مدیریت کابل و مسیریابی بهتر در مناطق شلوغ را فراهم کند. شعاع خم بهبود یافته، همچنین ممکن است امکان افزایش تراکم را در زمینه های وصله با چگالی بالا فراهم کند. فیبر نوری G657A2 در استقرار مرکز داده و شبکه های Enterprise بسیار محبوب شده است.
